Papan PCB HDI FR4 TG170
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan Sirkuit Cetak HDI 6L 2+N+2 | Marterial | FR4 TG170 |
|---|---|---|---|
| Permukaan selesai | Emas Perendaman | Ketebalan papan | 2.0MM |
| Ketebalan tembaga | 1/1/1/1/1/1OZ | Jalur/celah PCB min | 3/3jt |
| Topeng solder | Hijau, dua sisi | Lubang pengeboran mekanis terkecil | 0.2MM |
| Persyaratan Khusus | HDI Terkubur vias dan blind vias, dua langkah menumpuk / 0.25mm BGA | Produk komunikasi aplikasi | kontrol industri |
| Menyoroti | FR4 TG170 HDI PCB Board,TG170 HDI PCB Board,TG170 hdi pcb prototipe |
||
Deskripsi Produk

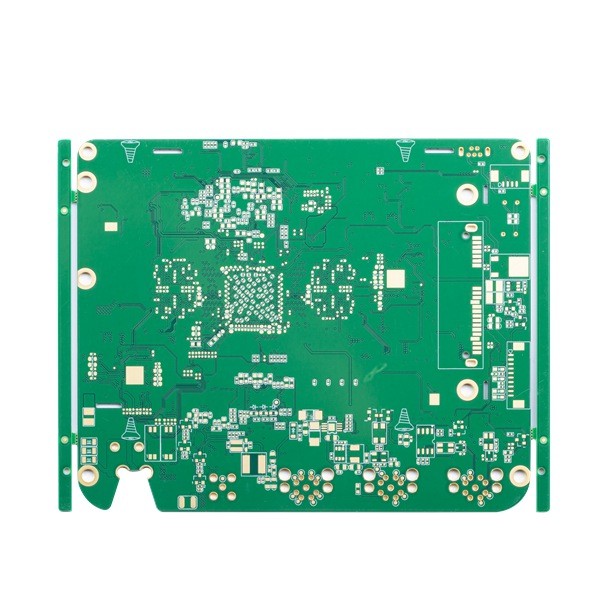

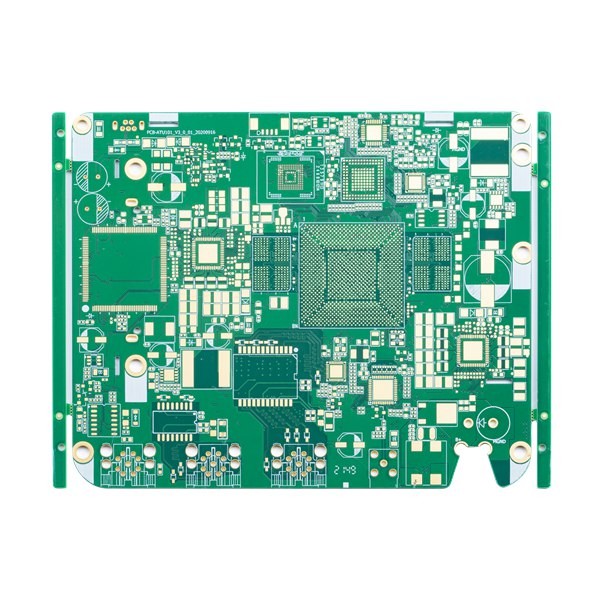

Papan PCB HDI FR4 TG170
Papan PCB HDI HDI Blind Dikuburkan Vias Dua Langkah Stack Up Layanan Perakitan PCB Papan PCB Hijau Sirkuit Cetak Kepadatan Tinggi
Papan Sirkuit Cetak HDI 6L 2+N+2
HDI adalah singkatan dari High Density Interconnector.Ini adalah jenis PCB khusus yang memiliki kemampuan interkoneksi kepadatan tinggi.Artinya, papan HDI memiliki lebih banyak kabel atau jalur konduksi per satuan luas, memanfaatkan ruang secara maksimal dan menawarkan PCB yang ringkas.
HDI PCB memiliki interkoneksi yang padat, menghemat banyak ruang dan menawarkan lebih banyak kepadatan komponen dan memiliki kemampuan untuk membuat sirkuit menjadi kompak.
Papan HDI sangat menarik untuk elektronik portabel, seluler, dan portabel karena kinerjanya yang ramping, dapat diandalkan, dan ukurannya yang kecil.Teknologi HDI adalah komponen penting dari banyak teknologi canggih.Miniaturisasi komponen elektronik termasuk PCB telah memungkinkan produsen memproduksi perangkat yang lebih kecil dan lebih hemat biaya tanpa mengorbankan kinerja atau keandalan.
Mereka sebagian besar digunakan dalam Elektronik Konsumen, komunikasi, Otomotif dan Dirgantara, Peralatan Medis, dan produk kontrol industri dan industri lainnya.
| Jumlah lapisan papan sirkuit: | 6L | Laminasi papan sirkuit: | FR4 TG170 |
| Lapisan Tembaga tebal: | 1/1/1/1/1/1OZ | Ketebalan papan: | 2.0MM |
| Ukuran lubang terkecil: | 0.20mm | Track/celah PCB terkecil: | 3/3jt |
| Warna topeng solder: | Hijau | Warna layar sutra: | putih |
| permukaan PCB selesai: | Emas Perendaman | Profil papan: | Rute |
| Aplikasi Papan PCB: | kontrol industri | ||
| Meminta persyaratan khusus: | ruang garis kecil dan celah: 3/3mil/HDI Terkubur vias dan blind vias, dua langkah stack up/kontrol impedansi/0.25mm BGA | ||
FAQ:
Q1: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.
Q2: Dengan negara mana Anda bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
