xNama PCB | PCB Interkonektor Kepadatan Tinggi 4L 1+N+1 | Marterial | FR4 TG170 |
---|---|---|---|
Permukaan selesai | Emas Perendaman | Ketebalan papan | 2.0MM |
Ketebalan tembaga | 1/1/1/1OZ | Jalur/celah PCB min | 4/4jt |
Topeng solder | Hijau, dua sisi | Lubang pengeboran mekanis terkecil | 0.2MM |
Persyaratan Khusus | kontrol impedansi / TG . tinggi | Produk komunikasi aplikasi | produk komunikasi |
Cahaya Tinggi | 4mil High Density Interconnect PCB,TG170 High Density Interconnect PCB,TG170 PCB Board Fabrikasi |

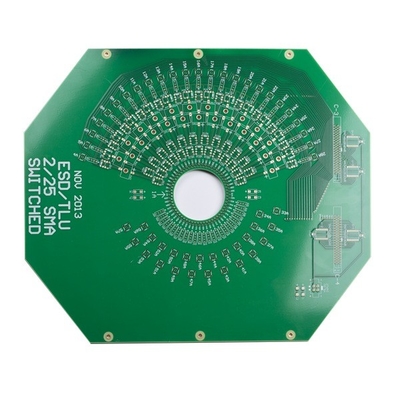

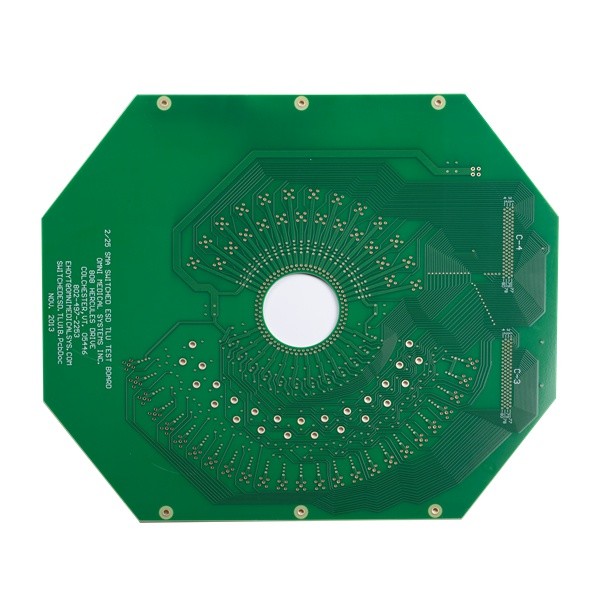

4mil Fabrikasi Papan PCB Interkoneksi Kepadatan Tinggi FR4 TG170
Papan PCB HDI Papan Prototipe PCB Papan Prototipe PCB Papan HDI Layanan Pembuatan PCB Papan PCB FR4
Papan Sirkuit Cetak Interkonektor Berdensitas Tinggi 4L 1+N+1
HDI adalah singkatan dari High Density Interconnector.Ini adalah jenis PCB khusus yang memiliki kemampuan interkoneksi kepadatan tinggi.Artinya, papan HDI memiliki lebih banyak kabel atau jalur konduksi per satuan luas, memanfaatkan ruang secara maksimal dan menawarkan PCB yang ringkas.
HDI PCB memiliki interkoneksi yang padat, menghemat banyak ruang dan menawarkan lebih banyak kepadatan komponen dan memiliki kemampuan untuk membuat sirkuit menjadi kompak.
Papan HDI sangat menarik untuk elektronik portabel, seluler, dan portabel karena kinerjanya yang ramping, dapat diandalkan, dan ukurannya yang kecil.Teknologi HDI adalah komponen penting dari banyak teknologi canggih.Miniaturisasi komponen elektronik termasuk PCB telah memungkinkan produsen memproduksi perangkat yang lebih kecil dan lebih hemat biaya tanpa mengorbankan kinerja atau keandalan.
Mereka sebagian besar digunakan dalam Elektronik Konsumen, komunikasi, Otomotif dan Dirgantara, Peralatan Medis, dan produk kontrol industri dan industri lainnya.
Jumlah lapisan papan sirkuit: | 4L | Laminasi papan sirkuit: | FR4 TG170 |
Lapisan Tembaga tebal: | 1/1/1/1OZ | Ketebalan papan: | 2.0MM |
Ukuran lubang terkecil: | 0.20mm | Track/celah PCB terkecil: | 4/4jt |
Warna topeng solder: | TAIYO Hijau | Warna layar sutra: | putih |
Permukaan PCB selesai: | Emas Perendaman | Profil papan: | Rute |
Aplikasi Papan PCB: | komunikasi | ||
Meminta persyaratan khusus: | HDI Terkubur vias dan blind vias, satu langkah stack up / kontrol impedansi / TG tinggi |
FAQ:
Q1: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.
Q2: Dengan negara mana Anda bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q3: Apakah file PCB kami akan diperiksa.
J: Ya.Data Anda akan diperiksa oleh Tim Engineer kami.Jika kami menemukan masalah teknis atau memiliki pertanyaan, kami akan menghubungi Anda dan menyelesaikan masalah bersama.
Q4: Apakah produk kami akan diuji sebelum pengiriman.
J: Ya.Kami dapat menyediakan Pengujian Sirkuit Fungsi jika Anda memberi kami metode pengujian.
Q5: Metode pembayaran mana yang Anda terima?
A: Wire Transfer (T/T), Letter of Credit (L/C), atau Paypal (Paypal hanya untuk nilai kecil kurang dari 500 USD)
