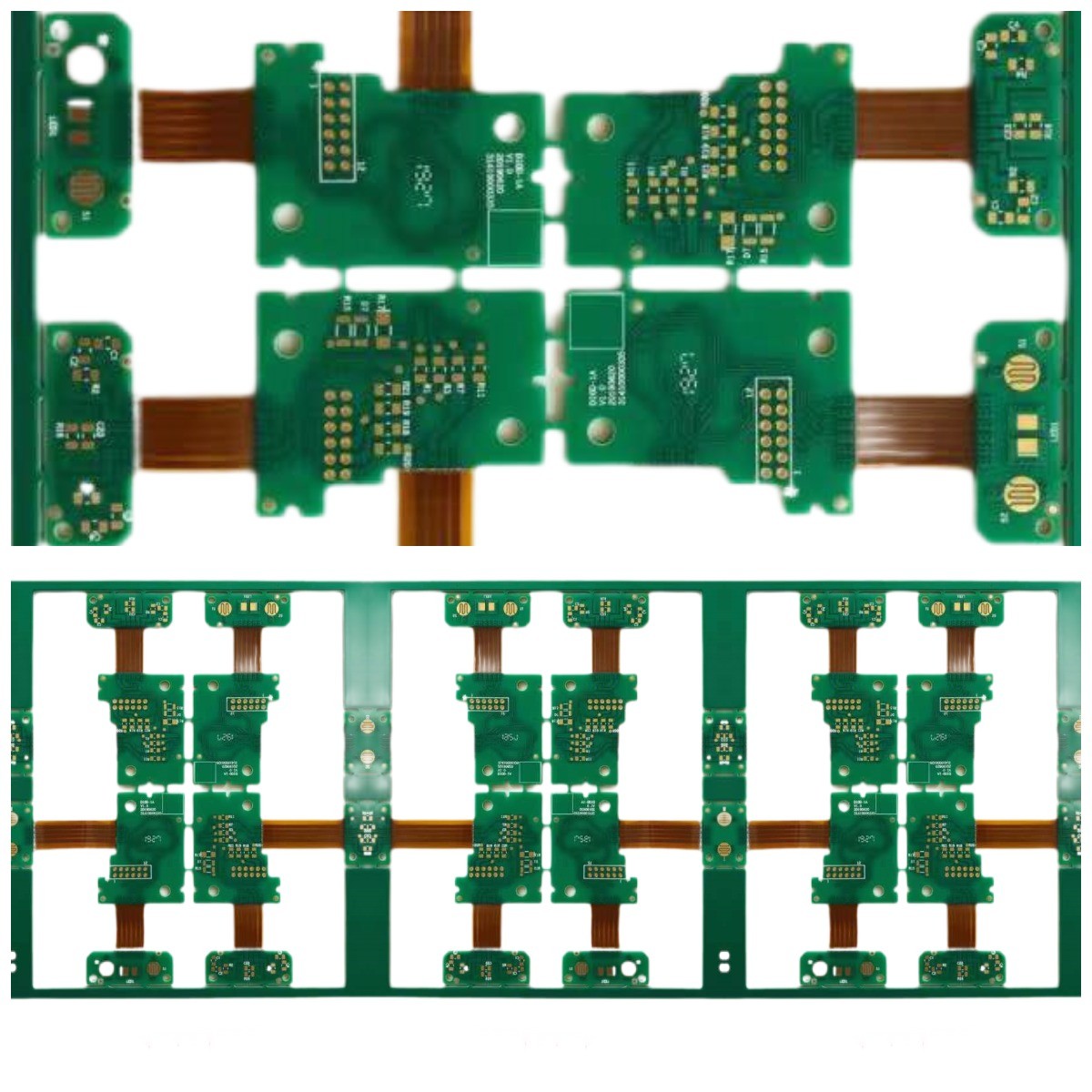

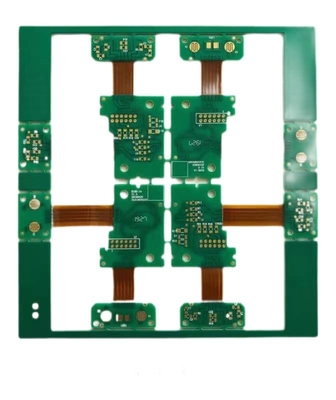

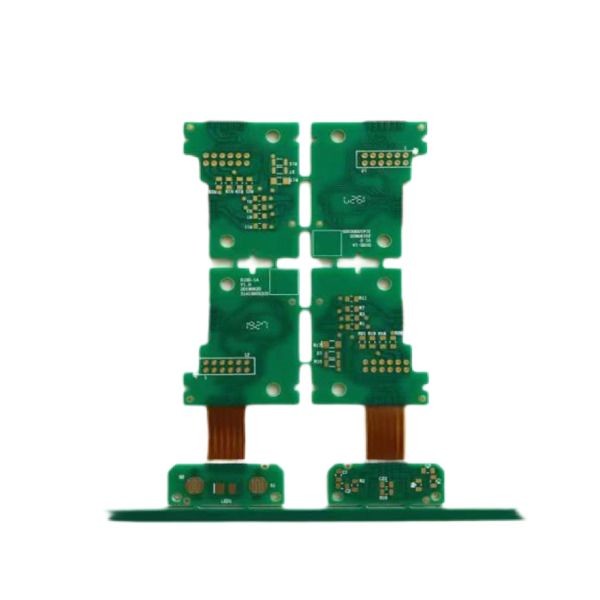

2.0mm Papan Sirkuit Fleksibel Kaku FR4 Tinggi TG Immersion Tin Pcb
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| jenis PCB | PCB fleksibel kaku | Marterial | FR4, TG Tinggi, Frekuensi Tinggi, Tawas, Polimida |
|---|---|---|---|
| Permukaan selesai | Timah Perendaman, Perak Perendaman, ENIG, ENEPIG, HASL, OSP, Emas Keras, Emas Lunak | Ketebalan papan | 2.0MM |
| Min. min. Hole Size Ukuran lubang | 0.15mm | Layanan lainnya | Perakitan PCB, pesanan prototipe |
| Cahaya Tinggi | Papan Sirkuit Fleksibel Kaku 2.0mm,Papan Sirkuit Fleksibel Kaku ISO9001,Pcb Timah Perendaman 2.0mm |
||
Deskripsi Produk
2.0mm Papan Sirkuit Fleksibel Kaku FR4 Tinggi TG Immersion Tin Pcb
PCB fleksibel kaku PCB fleksibel kaku sirkuit fleksibel kaku papan sirkuit fleksibel kaku produsen PCB fleksibel kaku
PCB fleksibel kaku
Produk HSX mencakup papan sirkuit cetak 1~32L FR-4, papan sirkuit cetak IMS, papan sirkuit cetak HDI, papan PTFE frekuensi tinggi, dan papan rigidflex.Dan kami menyediakan layanan quikturn/cepat yang fleksibel (12 jam hingga 72 jam), serta pembuatan PCB volume kecil hingga volume besar.
Produk banyak digunakan di bidang teknologi tinggi, seperti industri komunikasi, industri pasokan listrik, industri elektronik konsumen, kontrol industri, peralatan medis, dan sebagainya.Kami memiliki tim PCB yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang maju.
Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)
Ukuran panel minimal selesai: 5 * 5mm
Bahan PCB: PI + FR4, FR4, Rogers, Bebas Halogen, TG Tinggi, dan tembaga berat
Ketebalan PCB: 0.2 ~ 4.0mm (＜0.2 mm, 4 mm perlu ditinjau)
Ketebalan tembaga PCB: H~5oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Ukuran lubang maks: 6.0mm (> 6mm, gunakan penggilingan untuk memperbesar lubang)
Lubang bor HDI Min: 0,08-0,10MM
Ruang minimum di lapisan dalam (satu sisi): 4～8L (termasuk): sampel: 4 juta;volume kecil: 4,5 juta;
8~12L (termasuk): sampel: 5 juta;volume kecil: 5,5 juta
12～18L (termasuk): sampel: 6 juta;volume kecil: 6,5 juta
Masker solder PCB: Hijau, Hijau matt, Biru, Biru matt, Hitam, Hitam matt, Kuning, Merah, Putih, dll
Layar sutra PCB: Putih, Hitam, dll
Permukaan PCB: HASL bebas timbal, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger
Aplikasi: Komunikasi, Industri/Elektronik Konsumen.
| Lapisan PCB | PCB fleksibel kaku (4L) |
| permukaan PCB | emas perendaman |
| bahan PCB | FR-4, TG170+PI |
| Ketebalan PCB | 2.0mm |
| min.ukuran lubang | 0.2mm |
| min.spasi baris | 3mil (0,075mm) |
| profil PCB |
Perutean dan V-CUT |
| Masker solder PCB | Hijau, kedua sisi |
| layar sutra PCB | Putih, kedua sisi |
| Ketebalan tembaga PCB | 2/2/2/2/2oz selesai |
| Layanan lainnya | Perakitan PCB, pesanan prototipe |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Pembuatan PCB, Perakitan PCB, Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
24H tercepat untuk 2L dan 4L, 3WD untuk papan HDI.
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Lapisan PCB | 2L |
| permukaan PCB | LF-HASL |
| bahan PCB | FR4, TG170 |
| Ketebalan tembaga | 1/1oz selesai |
| Masker solder PCB | Sisi ganda, hijau |
| layar sutra PCB | Sisi ganda, Putih |
| Kuantitas | 15 pcs, 15 hari kerja |
4. Syarat pembayaran apa yang Anda miliki?
Transfer Kawat (T/T)
