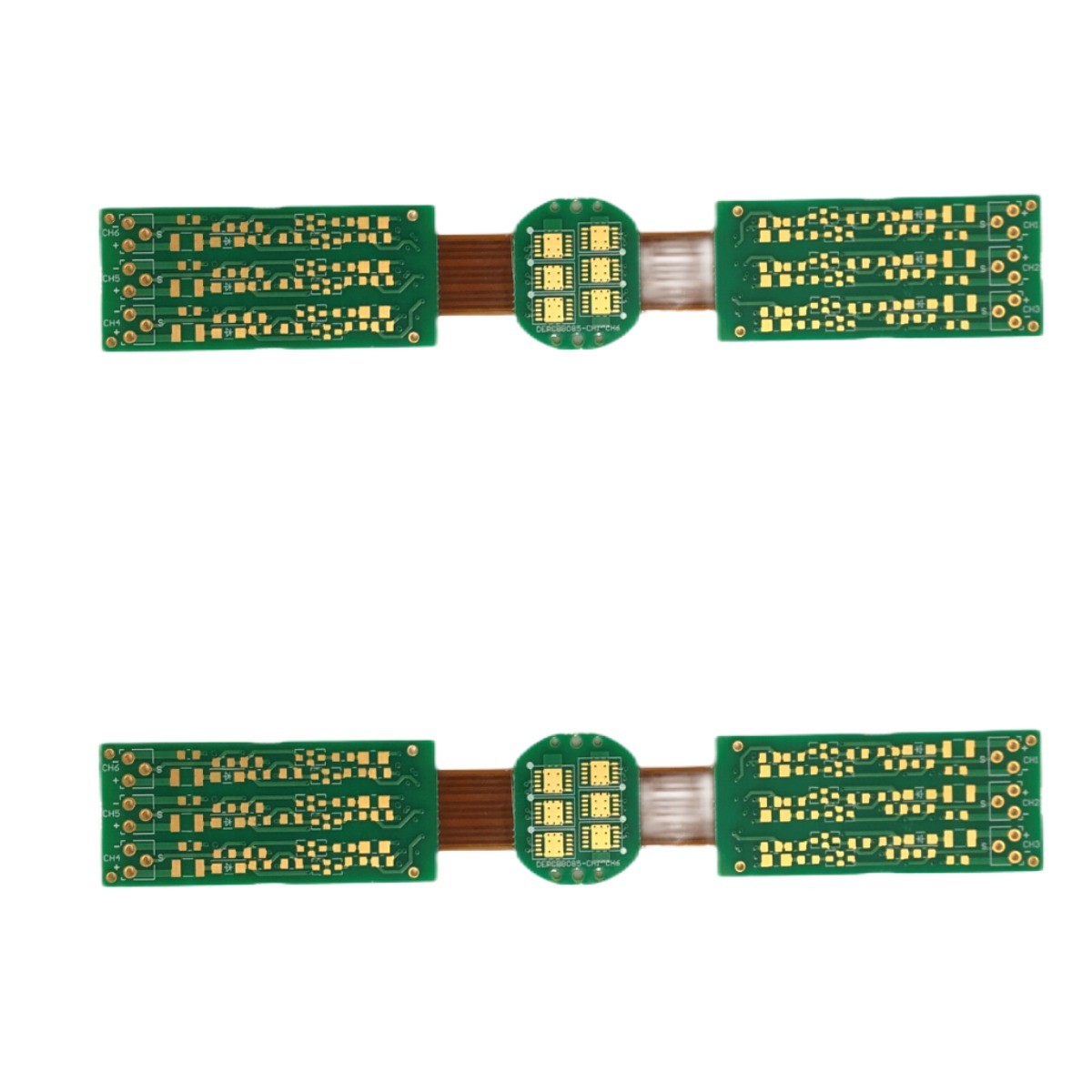

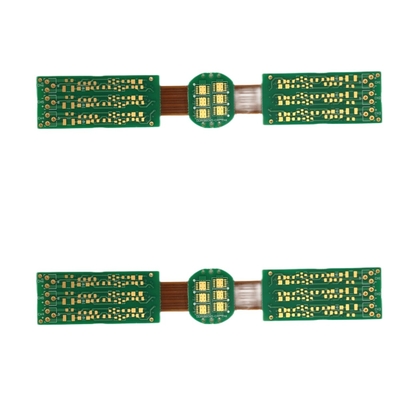

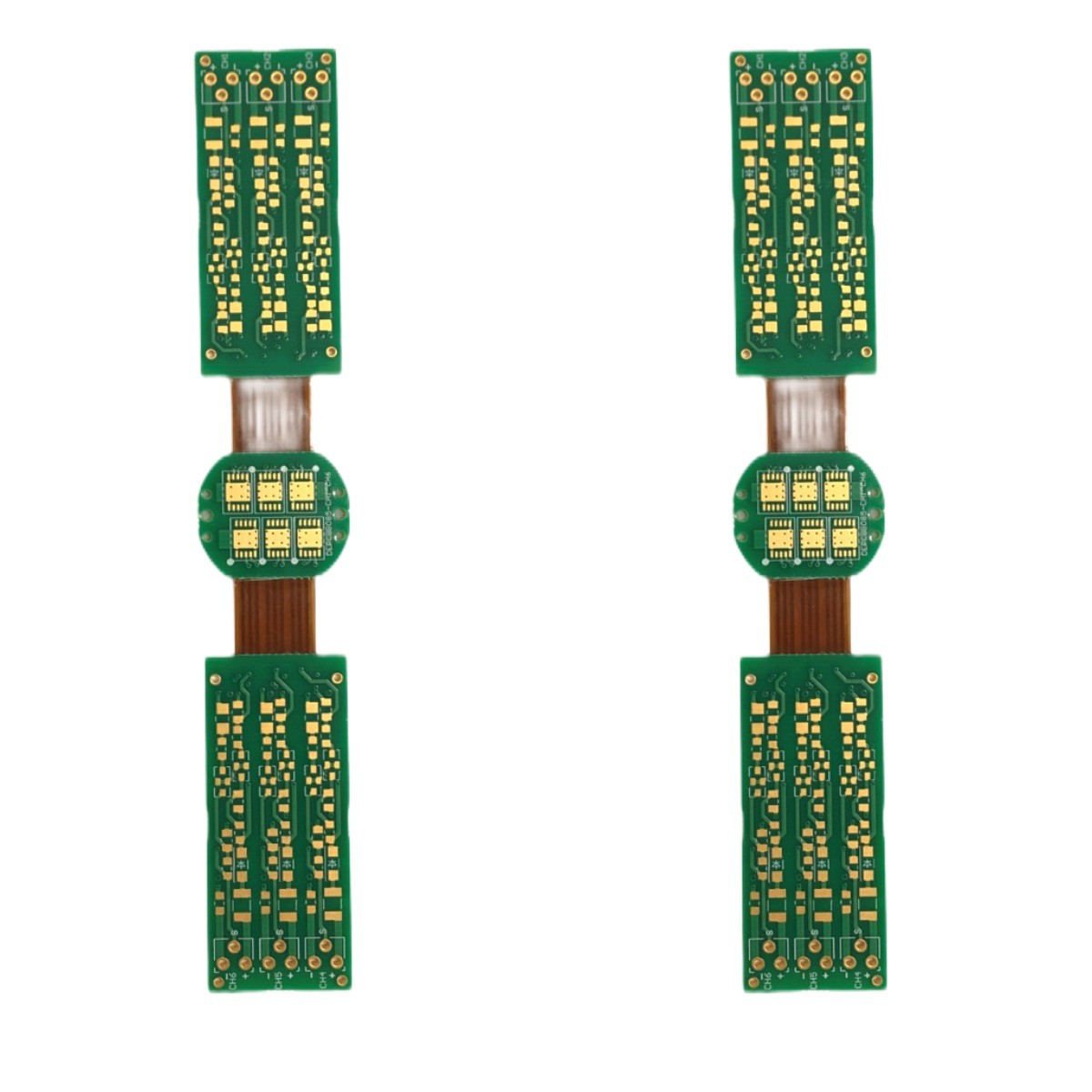

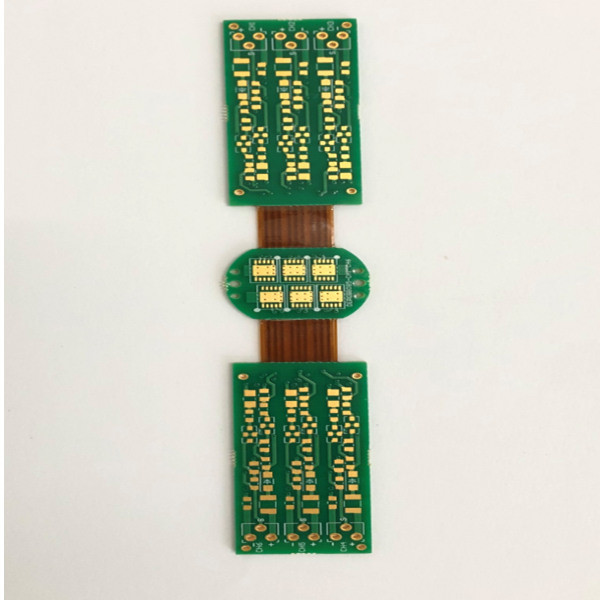

ENIG 2u Multilayer Rigid Flex PCB Assembly 3oz Base Double Layer
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| jenis PCB | 2L papan sirkuit cetak fleksibel kaku PCB | Permukaan selesai | ENIG 2u |
|---|---|---|---|
| Ketebalan papan | 1.0mm | Ketebalan tembaga | 1/3oz dasar |
| E-Tes | 100% E-Diuji | Layanan lainnya | Perakitan PCB, prototipe PCB cepat |
| Cahaya Tinggi | ENIG 2u Rigid Flex PCB,3oz Multilayer Rigid Flex PCB,ENIG 2u 3oz pcb |
||
Deskripsi Produk
ENIG 2u Multilayer Rigid Flex PCB Assembly 3oz Base Double Layer
Rigid Flex PCB Flex Pcb Assembly Rigid Pcb Board Flex Board PCB Multi Layer PCB Fleksibel PCB Prototipe
2L papan sirkuit cetak fleksibel kaku PCB
Jenis PCB: PCB fleksibel kaku
Lapisan PCB: 2L hingga 10L
Bahan PCB: PI dan FR4 materail
Ketebalan tembaga: 1/3oz ~ 5oz
Ukuran pengeboran minimum: 0.15mm
Lebar garis terkecil: 0,075mm/3mil
Jarak baris minimum: 0,075mm/3mil
Pemrosesan bentuk: Die stamping, cutting, laser prototyping
Solder mask: PI solder mask coverlay film atau PET solder mask covelay film laminasi (Hitam, Merah, Kuning dan Hijau, dll)
Permukaan selesai: OSP / Immersion Tin / LF-HASL / Au Plated Ni / ENIG (kebanyakan ENIG)
Keuntungan: Pengurangan berat, perakitan komponen dan ruang kabel yang lebih berharga, pengurangan kompleksitas logistik, penyederhanaan perakitan, keandalan yang jauh lebih baik dari seluruh sistem PCB, peningkatan luar biasa dari testabilitas fungsional
Aplikasi: aplikasi berkinerja tinggi dan berkecepatan tinggi, perangkat telekomunikasi, peralatan kedirgantaraan, perangkat otomotif, peralatan militer, peralatan konsumen, dll.
PCB fleksibel kaku adalah papan kaku yang menggabungkan papan fleksibel dan teknologi papan kaku dalam satu PCB.Ini menggunakan teknologi kaku dan fleksibel, yang membuatnya memiliki keunggulan papan kaku dan papan fleksibel.Ini adalah sirkuit kecil dan kompak yang bisa seefektif sirkuit yang lebih besar,
dan memberikan kepadatan komponen yang lebih tinggi dan kontrol kualitas yang lebih baik.
| Lapisan PCB | Papan sirkuit cetak fleksibel 2L kaku |
| permukaan PCB | ENIG 2u |
| bahan PCB | FR4+PI |
| Ketebalan PCB | 1.0mm |
| Ketebalan tembaga | 1/3oz dasar |
| min.ukuran lubang | 0.25mm |
| profil PCB |
Mengusir |
| Masker solder PCB | Warna topeng solder hijau untuk kedua sisi |
| layar sutra PCB | putih |
| tes elektronik | 100% E-Diuji |
| Layanan lainnya | Perakitan PCB, prototipe PCB cepat |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Pembuatan PCB, Perakitan PCB, Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
24H tercepat untuk 2L dan 4L, 3WD untuk papan HDI.
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Lapisan PCB | 2L |
| permukaan PCB | LF-HASL |
| bahan PCB | FR4, TG170 |
| Ketebalan tembaga | 1/1oz selesai |
| Masker solder PCB | Sisi ganda, hijau |
| layar sutra PCB | Sisi ganda, Putih |
| Kuantitas | 15 pcs, 15 hari kerja |
4. Syarat pembayaran apa yang Anda miliki?
Transfer Kawat (T/T)
Mereka dapat menyerap banyak panas, dan membuat sirkuit kecil dan kompak yang bisa seefektif sirkuit yang lebih besar.
