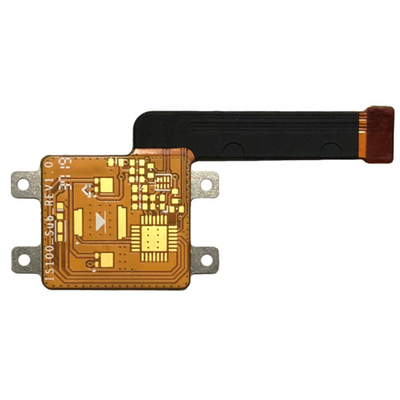

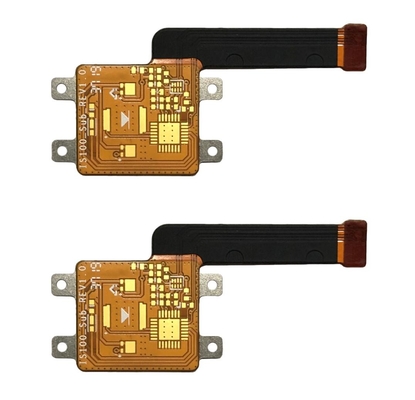

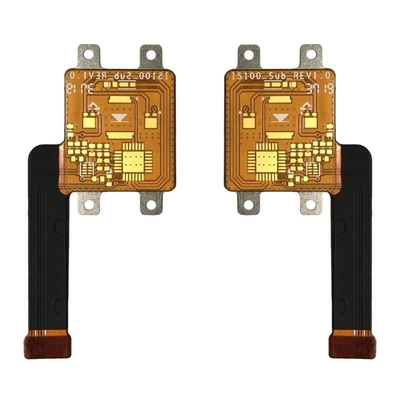

HASL OSP Multilayer Flex Pcb Prototipe Timah Perendaman Gratis Halogen

HASL OSP Multilayer Flex Pcb Prototipe Timah Perendaman Gratis Halogen

PCB Fleksibel Kaku Desain PCB Fleksibel Kaku PCB Fleksibel Multilayer PCB Fleksibel Multilayer Sirkuit Fleksibel Prototipe Sirkuit Fleksibel

Papan sirkuit cetak kaku multilayer fleksibel

Lapisan PCB: Lapisan tunggal, dua sisi, multi-lapisan

Bahan PCB: FR-4 (Standar FR4, Mid-Tg FR4, Hi-Tg FR4, Bahan perakitan bebas timah), Bebas Halogen, Isi keramik, Polimida...

Permukaan selesai: Timah Perendaman, Perak Perendaman, ENIG, ENEPIG, HASL, OSP, Emas Keras, Emas Lunak (kebanyakan ENIG)

Ketebalan tembaga: 1/3 ~ 5oz

Ukuran pengeboran terkecil: 0.15mm

jejak/ruang terkecil: 3mil/3mil

Solder mask: PI solder mask coverlay film atau PET solder mask covelay film laminasi (Hitam, Merah, Kuning dan Hijau, dll)

Legenda: Putih, Hitam dan sesuai permintaan pelanggan

Aplikasi: produk telekomunikasi, bidang kedirgantaraan, produk militer dan bidang medis

Aplikasi PCB kaku berkisar dari perangkat listrik kecil hingga bidang kedirgantaraan, militer, dan medis yang besar.Dan papan sirkuit cetak fleksibel dibuat dari substrat fleksibel.Mereka memiliki ketebalan yang lebih rendah, bobot yang lebih ringan, dan mereka dapat ditekuk secara dinamis, sehingga mereka dapat menghemat ruang Mereka juga memiliki aplikasi yang sama luasnya karena kinerja listrik dan termal yang sangat baik.

Flex-rigid PCBS adalah papan yang menggabungkan teknologi papan fleksibel dan papan kaku.Mereka terdiri dari beberapa lapisan substrat sirkuit fleksibel yang melekat pada satu atau lebih papan kaku baik secara eksternal maupun internal.Oleh karena itu, mereka memiliki keunggulan baik dari papan sirkuit cetak kaku maupun papan sirkuit fleksibel.Produk Rigid-Flex menyediakan integrasi yang andal dari beberapa rakitan papan sirkuit cetak kaku ke dalam satu modul PCB yang mampu mendukung rakitan, penghematan ruang/berat, dan stabilitas mekanis.

Keuntungan dari papan fleksibel kaku meliputi:

1) mengurangi berat produk

2) ketahanan suhu sangat baik

3) menjadi lebih fleksibel

4) dengan keandalan yang baik

pengenalan pabrik:

Produk HSX mencakup papan sirkuit cetak 1~32L FR-4, papan sirkuit cetak IMS, papan sirkuit cetak HDI, papan PTFE frekuensi tinggi, dan papan rigidflex.Dan kami menyediakan layanan quikturn/cepat yang fleksibel (12 jam hingga 72 jam), serta pembuatan PCB volume kecil hingga volume besar.

Produk banyak digunakan di bidang teknologi tinggi, seperti industri komunikasi, industri pasokan listrik, industri elektronik konsumen, kontrol industri, peralatan medis, dan sebagainya.Kami memiliki tim PCB yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang maju.

Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)

Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)

Ukuran panel minimal selesai: 5 * 5mm

Bahan PCB: PI + FR4, FR4, Rogers, Bebas Halogen, TG Tinggi, dan tembaga berat

Ketebalan PCB: 0.2 ~ 4.0mm (＜0.2 mm, 4 mm perlu ditinjau)

Ketebalan tembaga PCB: H~5oz

Busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)

Ukuran lubang maks: 6.0mm (> 6mm, gunakan penggilingan untuk memperbesar lubang)

Lubang bor HDI Min: 0,08-0,10MM

Ruang minimum di lapisan dalam (satu sisi): 4～8L (termasuk): sampel: 4 juta;volume kecil: 4,5 juta;

8~12L (termasuk): sampel: 5 juta;volume kecil: 5,5 juta

12～18L (termasuk): sampel: 6 juta;volume kecil: 6,5 juta

Masker solder PCB: Hijau, Hijau matt, Biru, Biru matt, Hitam, Hitam matt, Kuning, Merah, Putih, dll

Layar sutra PCB: Putih, Hitam, dll

Permukaan PCB: HASL bebas timbal, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger

Aplikasi: Komunikasi, Industri/Elektronik Konsumen.
