Kontrol Impedansi Desain PCB Rigid Flex yang Disesuaikan 1.6mm 1oz Selesai OEM ODM
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | Papan sirkuit cetak fleksibel 4L kaku | Bahan | FR-4 + PI |
|---|---|---|---|
| Lapisan Papan | 4L | Permukaan selesai | Emas Perendaman |
| Ketebalan tembaga | 1/1/1/1 OZ selesai | Ukuran pengeboran minimum | 0.20mm |
| Jalur/celah PCB min | 4jt/4jt | Aplikasi | produk digital |
| Cahaya Tinggi | 1oz Desain PCB Rigid Flex,Desain PCB Rigid Flex 1.6mm,PCB kontrol impedansi 1.6mm |
||
Deskripsi Produk
Kontrol Impedansi Desain PCB Rigid Flex yang Disesuaikan 1.6mm 1oz Selesai OEM ODM
Rigid Flex PCB Produsen Sirkuit Flex Kaku Papan Flex Rigid Papan Flex Kaku Prototipe Sirkuit Flex Kaku

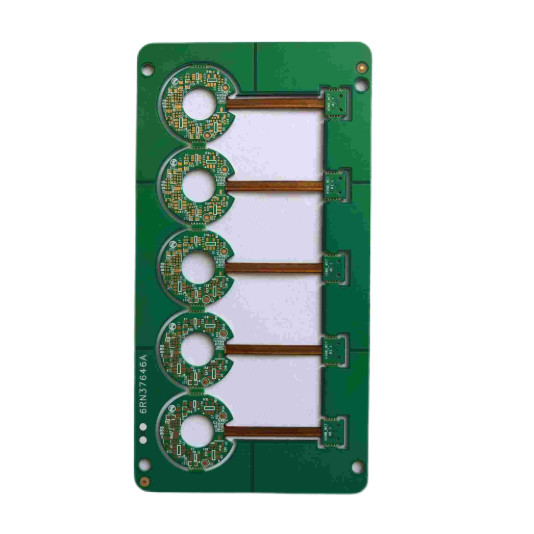

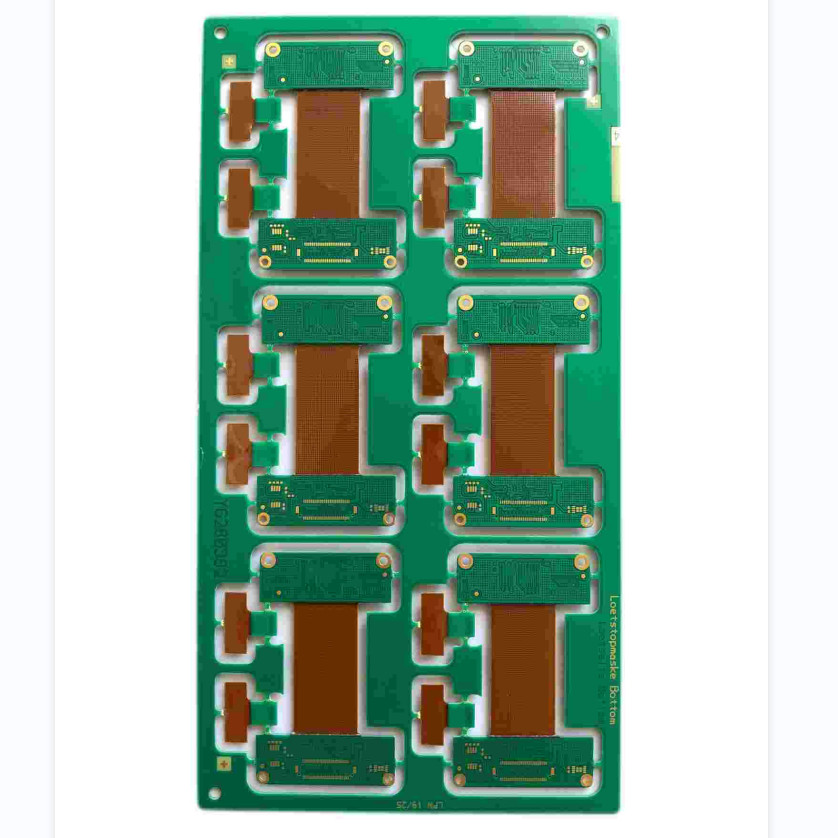

Papan sirkuit cetak fleksibel 4L kaku
Aplikasi PCB kaku berkisar dari perangkat listrik kecil hingga bidang kedirgantaraan, militer, dan medis yang besar.Dan papan sirkuit cetak fleksibel dibuat dari substrat fleksibel.Mereka memiliki ketebalan yang lebih rendah, bobot yang lebih ringan, dan mereka dapat ditekuk secara dinamis, sehingga mereka dapat menghemat ruang Mereka juga memiliki aplikasi yang sama luasnya karena kinerja listrik dan termal yang sangat baik.
Flex-rigid PCBS adalah papan yang menggabungkan teknologi papan fleksibel dan papan kaku.Mereka terdiri dari beberapa lapisan substrat sirkuit fleksibel yang melekat pada satu atau lebih papan kaku baik secara eksternal maupun internal.Oleh karena itu, mereka memiliki keunggulan baik dari papan sirkuit cetak kaku maupun papan sirkuit fleksibel.Produk Rigid-Flex menyediakan integrasi yang andal dari beberapa rakitan papan sirkuit cetak kaku ke dalam satu modul PCB yang mampu mendukung rakitan, penghematan ruang/berat, dan stabilitas mekanis.
Keuntungan dari papan fleksibel kaku meliputi:
1) mengurangi berat produk
2) ketahanan suhu sangat baik
3) menjadi lebih fleksibel
4) dengan keandalan yang baik
| Lapisan PCB | 4L | bahan PCB | FR4+PI |
| Ketebalan tembaga | 1/1/1/1OZ | Ketebalan PCB | 1.6MM |
| min.ukuran lubang | 0.20mm | Jalur/celah PCB min: | 4/4jt |
| Masker solder PCB | Hijau | layar sutra PCB | putih |
| Permukaan PCB selesai | Emas Perendaman | garis besar PCB | Rute |
| Aplikasi | produk digital | ||
| Persyaratan khusus: | kontrol impedansi/FR-4+PI | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
