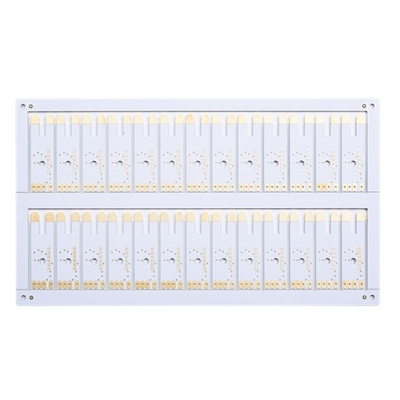

Masker Solder Putih Ultra Tipis PCB Immersion Gold 0.8mm 4mil Impedance Control

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135359
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB 4 Lapisan Setengah Lubang Kontrol Impedansi PCB Tipis Marterial FR4 TG150
Permukaan selesai ENIG Ketebalan papan 0.8mm
Ketebalan tembaga 1/1/1/1OZ Min. min. line distance/space jarak/spasi garis 4/4jt
Topeng solder putih Lubang pengeboran mekanis terkecil 0.25mm
Persyaratan Khusus kontrol impedansi dan setengah lubang Produk komunikasi aplikasi kontrol industri
Cahaya Tinggi

0.8mm TG150 PCB Ultra Tipis

,

PCB Ultra Tipis 4mil

,

papan PCB tipis TG150 4mil

Tinggalkan pesan
Deskripsi Produk

Masker Solder Putih Ultra Tipis PCB Immersion Gold 0.8mm 4mil Impedance Control

PCB Ultra Tipis Papan Sirkuit Cetak Ultra Tipis Masker Solder Putih Kontrol Industri Perendaman PCB Emas

4 Lapisan Setengah Lubang Kontrol Impedansi PCB Tipis

Lapisan: 1-32 lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.
Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.
Ukuran panel minimum adalah 5 * 5mm.
Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...
Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau.
Kemampuan ketebalan tembaga PCB adalah H~5oz.Jika lebih dari 5oz, perlu ditinjau terlebih dahulu.
Toleransi busur dan putaran adalah 0,075%.
Ukuran lubang minimum adalah 0,15mm, jika ukuran pengeboran lebih kecil dari 0,15mm, papan harus dikonfirmasi terlebih dahulu.
Ukuran lubang maks adalah 6.0mm, jika ukuran lubang lebih dari 6mm, perlu menggunakan penggilingan untuk memperbesar lubang.
Warna papan sirkuit tercetak termasuk hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya.
Warna warna silkscreen: termasuk putih, hitam dan sebagainya.
Permukaan papan sirkuit tercetak termasuk HASL lead free, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, dll.


Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan luar angkasa.


Jumlah lapisan papan sirkuit: 4L Laminasi papan sirkuit: FR4
Lapisan Tembaga tebal: 1/1/1/1OZ Ketebalan papan: 0.8MM
Ukuran lubang terkecil: 0.25mm Track/celah PCB terkecil: 4/4jt
Warna topeng solder: putih Warna layar sutra: Tidak ada
permukaan PCB selesai: Emas Perendaman Profil papan: Perutean/V-CUT
Aplikasi Papan PCB: kontrol industri
Meminta persyaratan khusus: kontrol impedansi/setengah lubang

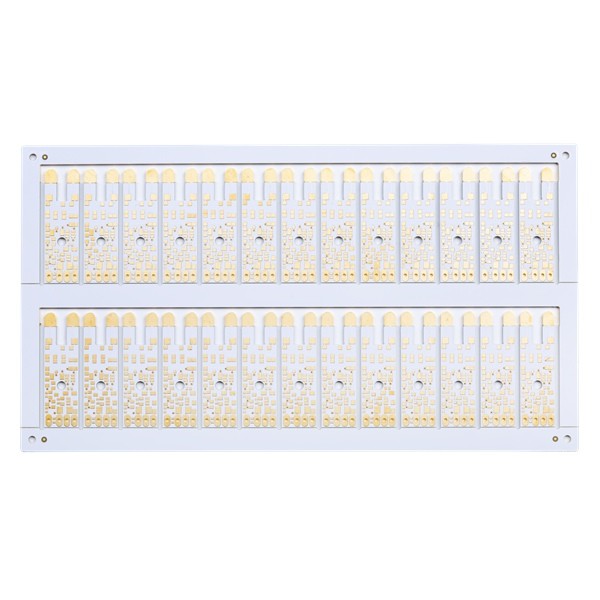

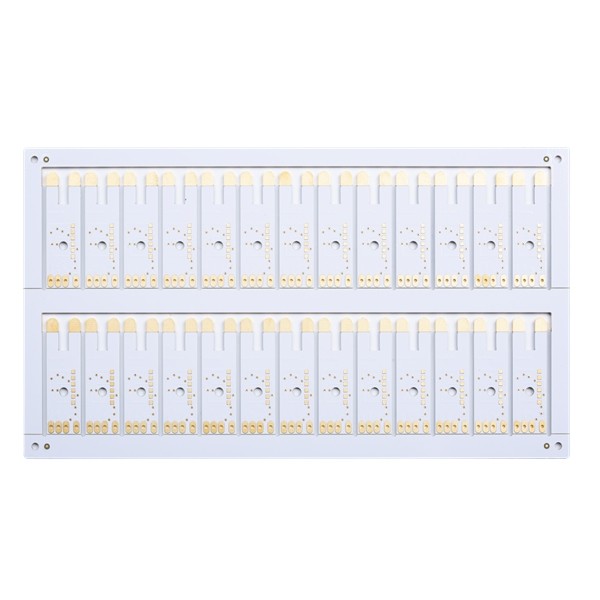

Masker Solder Putih Ultra Tipis PCB Immersion Gold 0.8mm 4mil Impedance Control 0Masker Solder Putih Ultra Tipis PCB Immersion Gold 0.8mm 4mil Impedance Control 1
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.


Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.


Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.


Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.


Q5: Untuk apa lead time standar Anda?produksi?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
