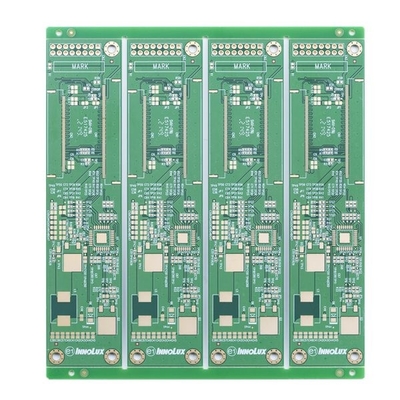

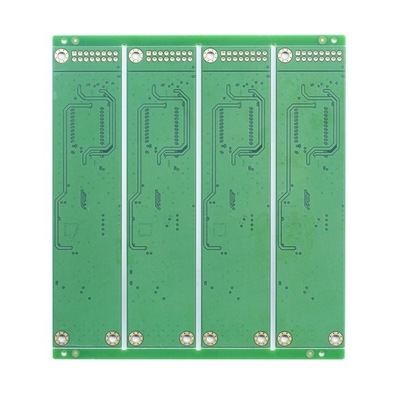

Immersion Gold IPC Class 3 PCB Double Sided Green Solder Mask 4mil 1.6mm

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama PCB | Papan Sirkuit Cetak Emas Perendaman Dua Sisi | Marterial | FR4 S1000-2M TG170 |
---|---|---|---|
Ketebalan papan | 1.6mm | Ketebalan tembaga | 1/1oz |
Lubang pengeboran mekanis terkecil | 0.25mm | Min. min. line distance/space jarak/spasi garis | 4/4jt |
Perawatan selesai | Emas Perendaman | Topeng solder | TAIYO Hijau |
Persyaratan Khusus | kontrol impedansi / resin diisi dan dilapisi | Produk komunikasi aplikasi | kontrol industri |
Cahaya Tinggi | TG170 IPC Kelas 3 PCB,1.6mm IPC Kelas 3 PCB,1.6mm pcb ipc kelas 3 |
Immersion Gold IPC Class 3 PCB Double Sided Green Solder Mask 4mil 1.6mm
Dua Sisi PCB Epoxy Dicolokkan Melalui IPC Kelas 3 Green Solder Mask Routing Dan V-CUT Papan Sirkuit Cetak Dua Sisi
Papan Sirkuit Cetak Emas Perendaman Dua Sisi
Didirikan pada tahun 2010, Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak.Sirkuit HSX menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta produksi PCB volume kecil hingga volume besar.Produknya mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll.
Sirkuit HSX mencakup total area produksi 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, menghasilkan lebih dari 5.000 jenis PCB setiap bulan.Produknya banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan dirgantara.
Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.
Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan luar angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang maju.
Ukuran panel kemampuan pabrik HSX adalah maks 740x500mm, tetapi jika ukuran panel lebih besar dari 600mm, maka perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.
Ketebalan PCB yang dapat kami capai adalah dari 0.2mm hingga 4.0mm, ketika ketebalan papan lebih rendah dari 0.2mm, atau lebih tinggi dari 4mm, papan perlu dievaluasi terlebih dahulu.(PS. Ketika ketebalan papan sama dengan atau kurang dari 0,6 mm, itu tidak akan berlaku untuk permukaan HASL selesai)
Ketebalan dasar tembaga lapisan dalam dan luar paling kecil 0,3/0,5oz, dan maks 3oz.
0.15mm adalah kemampuan ukuran lubang minumun pabrik, ketika ukuran lubang lebih kecil dari 0.15mm, papan harus ditinjau terlebih dahulu.
Warna-warna dari penahan solder mengandung hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai pelanggan tentukan.
Warna berkaki mengandung putih, hitam dan sebagai pelanggan tentukan.
Jumlah lapisan papan sirkuit: | 2L | Laminasi papan sirkuit: | FR4 S1000-2M TG170 |
Lapisan Tembaga tebal: | 1/1 OZ | Ketebalan papan: | 1.6MM |
Ukuran lubang terkecil: | 0.25mm | Track/celah PCB terkecil: | 4/4jt |
Warna topeng solder: | TAIYO Hijau | Warna layar sutra: | putih |
permukaan PCB selesai: | Emas Perendaman | Profil papan: | Perutean/V-CUT |
Aplikasi Papan PCB: | kontrol industri | ||
Meminta persyaratan khusus: | kontrol impedansi / resin diisi dan dilapisi |
FAQ:
Q1: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.
Q2: Dengan negara mana Anda bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan belokan cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
