Fabrikasi Papan Sirkuit Prototipe Lapisan Ganda Fleksibel 8mil
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | Papan Sirkuit Prototipe Flex Lapisan Ganda | Bahan | PI |
|---|---|---|---|
| Lapisan Papan | 2L | Perawatan Selesai | ENIG |
| Ketebalan tembaga | 1/1oz | Ukuran pengeboran minimum | 0.1mm |
| Cahaya Tinggi | Papan Sirkuit Prototipe ODM,Papan Sirkuit Prototipe 8mil,papan sirkuit fleksibel 8mil |
||
Deskripsi Produk

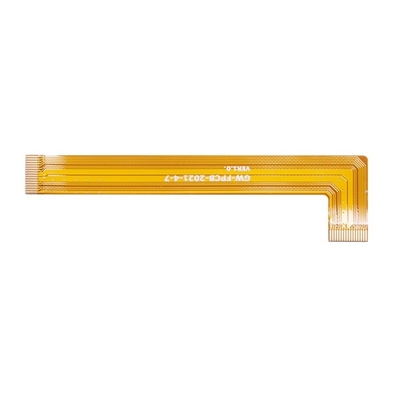

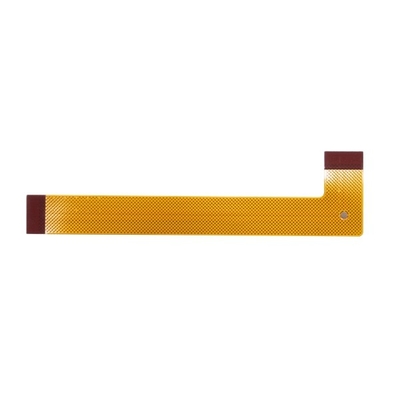

Fabrikasi Papan Sirkuit Prototipe Lapisan Ganda Fleksibel 8mil
Papan PCB Fleksibel Papan Sirkuit PCBA Papan Sirkuit PCB Perakitan Papan Sirkuit Cetak PCBA
Papan PCB Fleksibel Lapisan Ganda
Keuntungan:
1) Akurasi desain.Sebagian besar perangkat elektronik canggih yang digunakan saat ini menggunakan papan sirkuit fleksibel karena tingkat presisi tinggi yang diharapkan dari mereka.
2) Mereka ringan.Papan sirkuit dapat dilipat dengan mudah, sehingga dapat ditempatkan di kompartemen.
3) Kinerja jangka panjang.Kualitas unggul dari papan sirkuit fleksibel memungkinkan mereka untuk memiliki daya tahan dan kinerja jangka panjang.Karakteristik daktilitas rendah dan massa yang terkandung dalam papan ini memungkinkan mereka untuk mengatasi pengaruh getaran, sehingga memberi mereka kapasitas untuk meningkatkan kinerja.
4) Pembuangan panas.Karena desain papan sirkuit yang ringkas, jalur termal yang dihasilkan lebih pendek dan pembuangan panas lebih cepat dibandingkan dengan jenis PCB lainnya.
5) Fleksibilitas.Karena kemampuannya untuk menjadi fleksibel, papan sirkuit fleksibel mudah ditekuk ke berbagai tingkat saat memasangnya, sehingga memungkinkan untuk meningkatkan tingkat fungsionalitas berbagai elektronik.
| Kemampuan Teknologi FPC | |||
| Atribut (Semua dimensi adalah mil kecuali ditentukan lain) |
Produksi Massal (Hasil≥. 80%, Cpk≥.1.33) |
Jumlah Kecil (Hasil≥.60%, Kunci Hasil Spesifikasi≥.80% |
Sampel |
| FPC (ya/tidak) | Ya | Ya | Ya |
| Jumlah lapisan/Struktur, Maks. | 2 | 4 | 6 |
| Ukuran L×W), Maks. | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Ketebalan nominal (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Toleransi ketebalan | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) |
| Jenis permukaan akhir: | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold |
| ENIG lunak (ya/tidak) | tidak | tidak | tidak |
| Jenis bahan dasar: | PI | PI | PILCPTK |
| Ketebalan lapisan penutup (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Ketebalan perekat (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Ketebalan tembaga, Min./Maks.(um) | 12-70 | 12-70 | 12-70 |
| Ketebalan bahan dasar, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Ukuran lubang bor mekanis (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Rasio aspek pelapisan, Maks. | 3:1 | 3:1 | 5:1 |
| Ukuran bantalan, Min. | Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.3mm Tanpa melalui lubang: 0.2mm |
| Toleransi ukuran bantalan | 20% | 20% | 10% |
| Ruang pad ke pad, Min. | 4 juta | 4 juta | 4 juta |
| Pad untuk menguraikan toleransi | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola dari sisi atas ke bawah | ±3 juta | ±3 juta | ±2jt |
| Laser melalui diameter lubang/pad, Min. | 4/12jt | 4/10jt | 4/10jt |
| Lebar/spasi garis lapisan luar (Hoz+plating), Min. | 3/3jt | 3/3jt | 2/2jt |
| Lebar/spasi garis lapisan dalam(Hoz), Min. | 3/3jt | 3/3jt | 2/2jt |
| Toleransi lebar garis dalam | ±10% | ±10% | ±10% |
| Pendaftaran lapisan luar, Min.(Diameter bantalan = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Pendaftaran lapisan dalam, Min.(Diameter bantalan = DHS + X)(L≤.4 lapisan) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser melalui lubang pitch, Min. | 0.40mm | 0.40mm | 0.35mm |
| Pitch lubang mekanis, Min. | 0.50mm | 0.50mm | 0.40mm |
| Toleransi posisi lubang bor | ±2jt | ±2jt | ±2jt |
| Toleransi ukuran lubang | ±2jt | ±2jt | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) ke pad | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) hingga garis besar | ±3 juta | ±3 juta | ±2jt |
| Toleransi ukuran garis besar | ±2jt | ±2jt | ±2jt |
| Pendaftaran LPI/bendungan, Min. | 2jt/4jt | 2jt/4jt | 2jt/3jt |
| Bendungan LPI di CVL | 8 juta | 8 juta | 8 juta |
| Tutup jendela/bendungan yang terbuka | 0.5mm/0.3mm | 0.5mm/0.3mm | 0.3mm/0.2mm |
| Registrasi penutup/aliran resin | 4 juta | 4 juta | 2 juta |
| bahan kekakuan | FR4/PI/Baja | FR4/PI/Baja | FR4/PI/Baja |
| Bendungan kekakuan, Min. | 12 juta | 12 juta | 8 juta |
| Registrasi kekakuan / Aliran resin | 8jt/4jt | 8jt/4jt | 4jt/2jt |
| Toleransi impedansi | 10% | 10% | 5% |
| Keandalan termal (LPI, FCCL, CVL) | 288°/10s/3 kali | 288°/10s/3 kali | 288°/10s/3 kali |
| Bahan dan struktur berkualitas UL | PI | PI | PI |
FAQ:
Q1: Berapa jumlah pesanan minimum Anda?
A: Tidak Ada MOQ. Kuantitas hanya akan mempengaruhi harga.Silahkan hubungi kami untuk RFQ.
Q2: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q3: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.
Q4: Negara mana yang pernah Anda tangani?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
