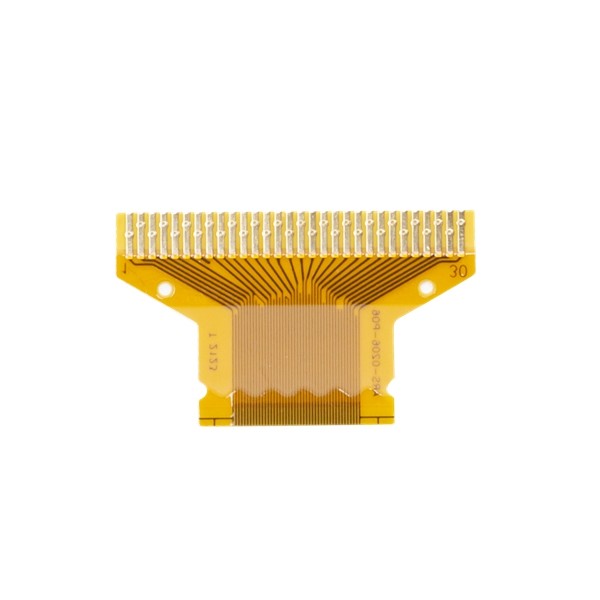

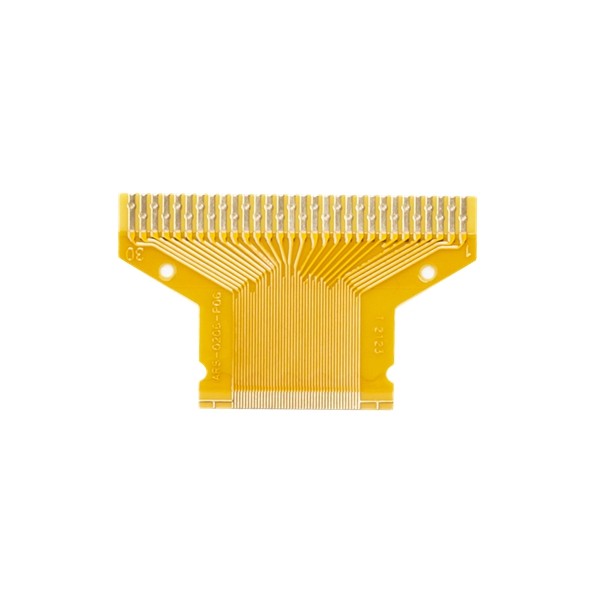

Papan Sirkuit Fleksibel 2 Sisi Putar Cepat Pcb HASL 4mil 0.1mm
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | Papan Sirkuit Fleksibel 2 Sisi | Bahan | PI |
|---|---|---|---|
| Lapisan Papan | 2L | Perawatan Selesai | ENIG |
| Ketebalan tembaga | 1/1oz | Ukuran pengeboran minimum | 0.1mm |
| Cahaya Tinggi | Papan Sirkuit Fleksibel HASL,Papan Sirkuit Fleksibel 4mil,Pcb Putar Cepat HASL |
||
Deskripsi Produk
Papan Sirkuit Fleksibel 2 Sisi Putar Cepat Pcb HASL 4mil 0.1mm
Papan PCB Fleksibel 2 Sisi Sirkuit Fleksibel PCB PCBA Papan PCBA Pemasok PCB Cepat Putar PCB Fleksibel
Sirkuit Fleksibel Lapisan Ganda
Sirkuit fleksibel (juga disebut sebagai sirkuit fleksibel, papan sirkuit cetak fleksibel, PCB fleksibel, dll) terdiri dari film polimer isolasi tipis yang memiliki pola sirkuit konduktif yang ditempelkan padanya dan biasanya dilengkapi dengan lapisan polimer tipis untuk melindungi sirkuit konduktor.Teknologi tersebut telah digunakan untuk interkoneksi perangkat elektronik sejak lama.Sekarang ini adalah salah satu teknologi interkoneksi terpenting yang digunakan untuk pembuatan banyak produk elektronik canggih.
Dalam praktiknya, ada banyak jenis sirkuit fleksibel, termasuk satu lapisan logam, dua sisi, multilayer, dan sirkuit fleksibel kaku.Sirkuit dapat dibentuk dengan mengetsa kelongsong foil logam (biasanya dari tembaga) dari basis polimer, pelapisan logam atau pencetakan tinta konduktif di antara proses lainnya.
Keuntungan:
1) Akurasi desain.Sebagian besar perangkat elektronik canggih yang digunakan saat ini menggunakan papan sirkuit fleksibel karena tingkat presisi tinggi yang diharapkan dari mereka.
2) Mereka ringan.Papan sirkuit dapat dilipat dengan mudah, sehingga dapat ditempatkan di kompartemen.
3) kinerja jangka panjang.Kualitas unggul dari papan sirkuit fleksibel memungkinkan mereka untuk memiliki daya tahan dan kinerja jangka panjang.Karakteristik daktilitas rendah dan massa yang terkandung dalam papan ini memungkinkan mereka untuk mengatasi pengaruh getaran, sehingga memberi mereka kapasitas untuk meningkatkan kinerja.
4) pembuangan panas.Karena desain papan sirkuit yang ringkas, jalur termal yang dihasilkan lebih pendek dan pembuangan panas lebih cepat dibandingkan dengan jenis PCB lainnya.
5) Fleksibilitas.Karena kemampuannya untuk menjadi fleksibel, papan sirkuit fleksibel mudah ditekuk ke berbagai tingkat saat memasangnya, sehingga memungkinkan untuk meningkatkan tingkat fungsionalitas berbagai elektronik.
| Kemampuan Teknologi FPC | |||
| Atribut (Semua dimensi adalah mil kecuali ditentukan lain) |
Produksi Massal (Hasil≥. 80%, Cpk≥.1.33) |
Jumlah Kecil (Hasil≥.60%, Kunci Hasil Spesifikasi≥.80% |
Sampel |
| FPC (ya/tidak) | Ya | Ya | Ya |
| Jumlah lapisan/Struktur, Maks. | 2 | 4 | 6 |
| Ukuran L×W), Maks. | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Ketebalan nominal (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Toleransi ketebalan | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) |
| Jenis permukaan akhir: | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| ENIG lunak (ya/tidak) | tidak | tidak | tidak |
| Jenis bahan dasar: | PI | PI | PILCPTK |
| Ketebalan lapisan penutup (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Ketebalan perekat (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Ketebalan tembaga, Min./Maks.(um) | 12-70 | 12-70 | 12-70 |
| Ketebalan bahan dasar, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Ukuran lubang bor mekanis (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Rasio aspek pelapisan, Maks. | 3:1 | 3:1 | 5:1 |
| Ukuran bantalan, Min. | Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.3mm Tanpa melalui lubang: 0.2mm |
| Toleransi ukuran bantalan | 20% | 20% | 10% |
| Ruang pad ke pad, Min. | 4 juta | 4 juta | 4 juta |
| Pad untuk menguraikan toleransi | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola dari sisi atas ke bawah | ±3 juta | ±3 juta | ±2jt |
| Laser melalui diameter lubang/pad, Min. | 4/12jt | 4/10jt | 4/10jt |
| Lebar/spasi garis lapisan luar (Hoz+plating), Min. | 3/3jt | 3/3jt | 2/2jt |
| Lebar/spasi garis lapisan dalam(Hoz), Min. | 3/3jt | 3/3jt | 2/2jt |
| Toleransi lebar garis dalam | ±10% | ±10% | ±10% |
| Pendaftaran lapisan luar, Min.(Diameter bantalan = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Pendaftaran lapisan dalam, Min.(Diameter bantalan = DHS + X)(L≤.4 lapisan) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser melalui lubang pitch, Min. | 0.40mm | 0.40mm | 0.35mm |
| Pitch lubang mekanis, Min. | 0.50mm | 0.50mm | 0.40mm |
| Toleransi posisi lubang bor | ±2jt | ±2jt | ±2jt |
| Toleransi ukuran lubang | ±2jt | ±2jt | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) ke pad | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) hingga garis besar | ±3 juta | ±3 juta | ±2jt |
| Toleransi ukuran garis besar | ±2jt | ±2jt | ±2jt |
| Pendaftaran LPI/bendungan, Min. | 2jt/4jt | 2jt/4jt | 2jt/3jt |
| Bendungan LPI di CVL | 8 juta | 8 juta | 8 juta |
| Tutup jendela/bendungan yang terbuka | 0.5mm/0.3mm | 0.5mm/0.3mm | 0.3mm/0.2mm |
| Registrasi penutup/aliran resin | 4 juta | 4 juta | 2 juta |
| bahan kekakuan | FR4/PI/Baja | FR4/PI/Baja | FR4/PI/Baja |
| Bendungan kekakuan, Min. | 12 juta | 12 juta | 8 juta |
| Registrasi kekakuan / Aliran resin | 8jt/4jt | 8jt/4jt | 4jt/2jt |
| Toleransi impedansi | 10% | 10% | 5% |
| Keandalan termal (LPI, FCCL, CVL) | 288°/10s/3 kali | 288°/10s/3 kali | 288°/10s/3 kali |
| Bahan dan struktur berkualitas UL | PI | PI | PI |
FAQ:
Q1: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.
Q2: Dengan negara mana Anda bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
