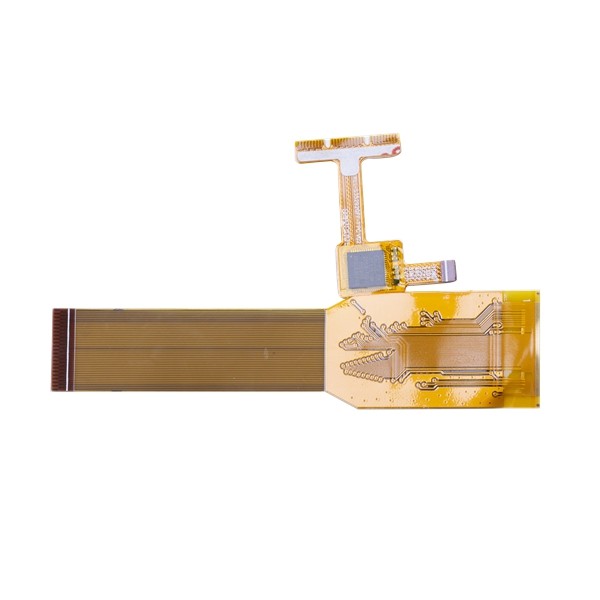

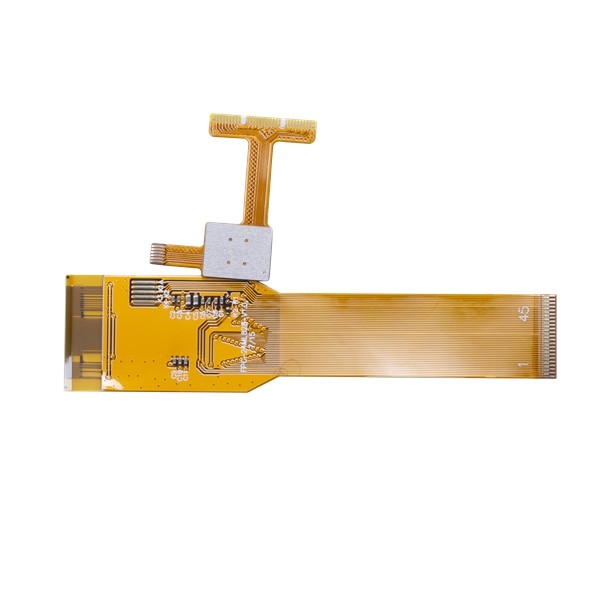

1oz ENIG FR4 Papan PCB Fleksibel Dua Sisi 3mil Bebas Halogen
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | Papan PCB Fleksibel Dua Sisi | Bahan | PI |
|---|---|---|---|
| Lapisan Papan | 2L | Perawatan Selesai | ENIG |
| Ketebalan tembaga | 1/1oz | Ukuran pengeboran minimum | 0.1mm |
| Cahaya Tinggi | ENIG FR4 PCB Fleksibel Dua Sisi,PCB Fleksibel Sisi Ganda 3mil,Papan PCB Fleksibel 3mil |
||
Deskripsi Produk
1oz ENIG FR4 Papan PCB Fleksibel Dua Sisi 3mil Bebas Halogen
Papan PCB Fleksibel PCB Fleksibel Dua Sisi Dilipat Mudah Dilipat Mudah PCB Fleksibel Mendesak
PCB Fleksibel Dua Sisi
Sirkuit fleksibel (juga disebut sebagai sirkuit fleksibel, papan sirkuit cetak fleksibel, PCB fleksibel, dll) terdiri dari film polimer isolasi tipis yang memiliki pola sirkuit konduktif yang ditempelkan padanya dan biasanya dilengkapi dengan lapisan polimer tipis untuk melindungi sirkuit konduktor.Teknologi tersebut telah digunakan untuk interkoneksi perangkat elektronik sejak lama.Sekarang ini adalah salah satu teknologi interkoneksi terpenting yang digunakan untuk pembuatan banyak produk elektronik canggih.
Dalam praktiknya, ada banyak jenis sirkuit fleksibel, termasuk satu lapisan logam, dua sisi, multilayer, dan sirkuit fleksibel kaku.Sirkuit dapat dibentuk dengan mengetsa kelongsong foil logam (biasanya dari tembaga) dari basis polimer, pelapisan logam atau pencetakan tinta konduktif di antara proses lainnya.
Keuntungan:
1) Akurasi desain.Sebagian besar perangkat elektronik canggih yang digunakan saat ini menggunakan papan sirkuit fleksibel karena tingkat presisi tinggi yang diharapkan dari mereka.
2) Mereka ringan.Papan sirkuit dapat dilipat dengan mudah, sehingga dapat ditempatkan di kompartemen.
3) kinerja jangka panjang.Kualitas unggul dari papan sirkuit fleksibel memungkinkan mereka untuk memiliki daya tahan dan kinerja jangka panjang.Karakteristik daktilitas rendah dan massa yang terkandung dalam papan ini memungkinkan mereka untuk mengatasi pengaruh getaran, sehingga memberi mereka kapasitas untuk meningkatkan kinerja.
4) pembuangan panas.Karena desain papan sirkuit yang ringkas, jalur termal yang dihasilkan lebih pendek dan pembuangan panas lebih cepat dibandingkan dengan jenis PCB lainnya.
5) Fleksibilitas.Karena kemampuannya untuk menjadi fleksibel, papan sirkuit fleksibel mudah ditekuk ke berbagai tingkat saat memasangnya, sehingga memungkinkan untuk meningkatkan tingkat fungsionalitas berbagai elektronik.
| Kemampuan Teknologi FPC | |||
| Atribut (Semua dimensi adalah mil kecuali ditentukan lain) |
Produksi Massal (Hasil≥. 80%, Cpk≥.1.33) |
Jumlah Kecil (Hasil≥.60%, Kunci Hasil Spesifikasi≥.80% |
Sampel |
| FPC (ya/tidak) | Ya | Ya | Ya |
| Jumlah lapisan/Struktur, Maks. | 2 | 4 | 6 |
| Ukuran L×W), Maks. | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Ketebalan nominal (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Toleransi ketebalan | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) |
| Jenis permukaan akhir: | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold |
| ENIG lunak (ya/tidak) | tidak | tidak | tidak |
| Jenis bahan dasar: | PI | PI | PILCPTK |
| Ketebalan lapisan penutup (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Ketebalan perekat (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Ketebalan tembaga, Min./Maks.(um) | 12-70 | 12-70 | 12-70 |
| Ketebalan bahan dasar, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Ukuran lubang bor mekanis (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Rasio aspek pelapisan, Maks. | 3:1 | 3:1 | 5:1 |
| Ukuran bantalan, Min. | Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.3mm Tanpa melalui lubang: 0.2mm |
| Toleransi ukuran bantalan | 20% | 20% | 10% |
| Ruang pad ke pad, Min. | 4 juta | 4 juta | 4 juta |
| Pad untuk menguraikan toleransi | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola dari sisi atas ke bawah | ±3 juta | ±3 juta | ±2jt |
| Laser melalui diameter lubang/pad, Min. | 4/12jt | 4/10jt | 4/10jt |
| Lebar/spasi garis lapisan luar (Hoz+plating), Min. | 3/3jt | 3/3jt | 2/2jt |
| Lebar/spasi garis lapisan dalam(Hoz), Min. | 3/3jt | 3/3jt | 2/2jt |
| Toleransi lebar garis dalam | ±10% | ±10% | ±10% |
| Pendaftaran lapisan luar, Min.(Diameter bantalan = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Pendaftaran lapisan dalam, Min.(Diameter bantalan = DHS + X)(L≤.4 lapisan) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser melalui lubang pitch, Min. | 0.40mm | 0.40mm | 0.35mm |
| Pitch lubang mekanis, Min. | 0.50mm | 0.50mm | 0.40mm |
| Toleransi posisi lubang bor | ±2jt | ±2jt | ±2jt |
| Toleransi ukuran lubang | ±2jt | ±2jt | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) ke pad | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) hingga garis besar | ±3 juta | ±3 juta | ±2jt |
| Toleransi ukuran garis besar | ±2jt | ±2jt | ±2jt |
| Pendaftaran LPI/bendungan, Min. | 2jt/4jt | 2jt/4jt | 2jt/3jt |
| Bendungan LPI di CVL | 8 juta | 8 juta | 8 juta |
| Tutup jendela/bendungan yang terbuka | 0.5mm/0.3mm | 0.5mm/0.3mm | 0.3mm/0.2mm |
| Registrasi penutup/aliran resin | 4 juta | 4 juta | 2 juta |
| bahan kekakuan | FR4/PI/Baja | FR4/PI/Baja | FR4/PI/Baja |
| Bendungan kekakuan, Min. | 12 juta | 12 juta | 8 juta |
| Registrasi kekakuan / Aliran resin | 8jt/4jt | 8jt/4jt | 4jt/2jt |
| Toleransi impedansi | 10% | 10% | 5% |
| Keandalan termal (LPI, FCCL, CVL) | 288°/10s/3 kali | 288°/10s/3 kali | 288°/10s/3 kali |
| Bahan dan struktur berkualitas UL | PI | PI | PI |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.
Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q5: Untuk apa lead time standar Anda?produksi?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
