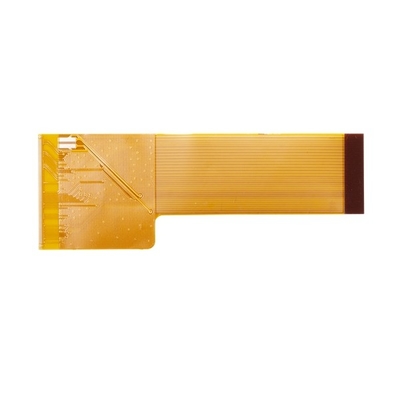

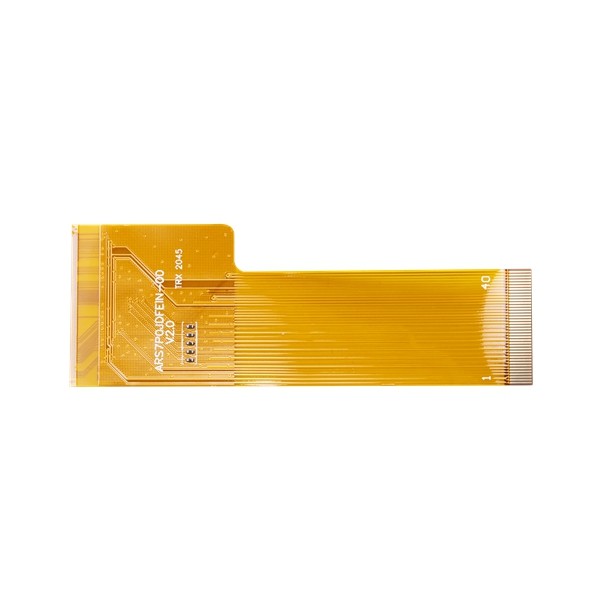

Papan PCB Flex Film Polimer 0.1mm 2 Lapisan Kaku Flex Pcb Ringan
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | PCB Fleksibel 2 Lapisan | Bahan | Film Polimer |
|---|---|---|---|
| Lapisan Papan | 2L | Perawatan Selesai | ENIG |
| Ketebalan tembaga | 1/1oz | Ukuran pengeboran minimum | 0.1mm |
| Cahaya Tinggi | ODM OEM Flex PCB Board,0.1mm Flex PCB Board,0.1mm 2 Layer Rigid Flex Pcb |
||
Deskripsi Produk
Papan PCB Flex Film Polimer 0.1mm 2 Lapisan Kaku Flex Pcb Ringan
Papan PCB Fleksibel 2 Lapisan PCB Fleksibel 2L Papan Sirkuit Cetak Fleksibel 2L Papan Sirkuit Cetak Fleksibel
PCB Fleksibel 2 Lapisan
Sirkuit fleksibel (juga disebut sebagai sirkuit fleksibel, papan sirkuit cetak fleksibel, PCB fleksibel, dll) terdiri dari film polimer isolasi tipis yang memiliki pola sirkuit konduktif yang ditempelkan padanya dan biasanya dilengkapi dengan lapisan polimer tipis untuk melindungi sirkuit konduktor.Teknologi tersebut telah digunakan untuk interkoneksi perangkat elektronik sejak lama.Sekarang ini adalah salah satu teknologi interkoneksi terpenting yang digunakan untuk pembuatan banyak produk elektronik canggih.
Dalam praktiknya, ada banyak jenis sirkuit fleksibel, termasuk satu lapisan logam, dua sisi, multilayer, dan sirkuit fleksibel kaku.Sirkuit dapat dibentuk dengan mengetsa kelongsong foil logam (biasanya dari tembaga) dari basis polimer, pelapisan logam atau pencetakan tinta konduktif di antara proses lainnya.
Keuntungan:
1) Akurasi desain.Sebagian besar perangkat elektronik canggih yang digunakan saat ini menggunakan papan sirkuit fleksibel karena tingkat presisi tinggi yang diharapkan dari mereka.
2) Mereka ringan.Papan sirkuit dapat dilipat dengan mudah, sehingga dapat ditempatkan di kompartemen.
3) Kinerja jangka panjang.Kualitas unggul dari papan sirkuit fleksibel memungkinkan mereka untuk memiliki daya tahan dan kinerja jangka panjang.Karakteristik daktilitas rendah dan massa yang terkandung dalam papan ini memungkinkan mereka untuk mengatasi pengaruh getaran, sehingga memberi mereka kapasitas untuk meningkatkan kinerja.
4) Pembuangan panas.Karena desain papan sirkuit yang ringkas, jalur termal yang dihasilkan lebih pendek dan pembuangan panas lebih cepat dibandingkan dengan jenis PCB lainnya.
5) Fleksibilitas.Karena kemampuannya untuk menjadi fleksibel, papan sirkuit fleksibel mudah ditekuk ke berbagai tingkat saat memasangnya, sehingga memungkinkan untuk meningkatkan tingkat fungsionalitas berbagai elektronik.
| Kemampuan Teknologi FPC | |||
| Atribut (Semua dimensi adalah mil kecuali ditentukan lain) |
Produksi Massal (Hasil≥. 80%, Cpk≥.1.33) |
Jumlah Kecil (Hasil≥.60%, Kunci Hasil Spesifikasi≥.80% |
Sampel |
| FPC (ya/tidak) | Ya | Ya | Ya |
| Jumlah lapisan/Struktur, Maks. | 2 | 4 | 6 |
| Ukuran L×W), Maks. | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Ketebalan nominal (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Toleransi ketebalan | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) |
| Jenis permukaan akhir: | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold | ENIGENEPIGOPSI-SilverI-Tin HASLHard Gold |
| ENIG lunak (ya/tidak) | tidak | tidak | tidak |
| Jenis bahan dasar: | PI | PI | PILCPTK |
| Ketebalan lapisan penutup (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Ketebalan perekat (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Ketebalan tembaga, Min./Maks.(um) | 12-70 | 12-70 | 12-70 |
| Ketebalan bahan dasar, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Ukuran lubang bor mekanis (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Rasio aspek pelapisan, Maks. | 3:1 | 3:1 | 5:1 |
| Ukuran bantalan, Min. | Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.3mm Tanpa melalui lubang: 0.2mm |
| Toleransi ukuran bantalan | 20% | 20% | 10% |
| Ruang pad ke pad, Min. | 4 juta | 4 juta | 4 juta |
| Pad untuk menguraikan toleransi | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola dari sisi atas ke bawah | ±3 juta | ±3 juta | ±2jt |
| Laser melalui diameter lubang/pad, Min. | 4/12jt | 4/10jt | 4/10jt |
| Lebar/spasi garis lapisan luar (Hoz+plating), Min. | 3/3jt | 3/3jt | 2/2jt |
| Lebar/spasi garis lapisan dalam(Hoz), Min. | 3/3jt | 3/3jt | 2/2jt |
| Toleransi lebar garis dalam | ±10% | ±10% | ±10% |
| Pendaftaran lapisan luar, Min.(Diameter bantalan = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Pendaftaran lapisan dalam, Min.(Diameter bantalan = DHS + X)(L≤.4 lapisan) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser melalui lubang pitch, Min. | 0.40mm | 0.40mm | 0.35mm |
| Pitch lubang mekanis, Min. | 0.50mm | 0.50mm | 0.40mm |
| Toleransi posisi lubang bor | ±2jt | ±2jt | ±2jt |
| Toleransi ukuran lubang | ±2jt | ±2jt | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) ke pad | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) hingga garis besar | ±3 juta | ±3 juta | ±2jt |
| Toleransi ukuran garis besar | ±2jt | ±2jt | ±2jt |
| Pendaftaran LPI/bendungan, Min. | 2jt/4jt | 2jt/4jt | 2jt/3jt |
| Bendungan LPI di CVL | 8 juta | 8 juta | 8 juta |
| Tutup jendela/bendungan yang terbuka | 0.5mm/0.3mm | 0.5mm/0.3mm | 0.3mm/0.2mm |
| Registrasi penutup/aliran resin | 4 juta | 4 juta | 2 juta |
| bahan kekakuan | FR4/PI/Baja | FR4/PI/Baja | FR4/PI/Baja |
| Bendungan kekakuan, Min. | 12 juta | 12 juta | 8 juta |
| Registrasi kekakuan / Aliran resin | 8jt/4jt | 8jt/4jt | 4jt/2jt |
| Toleransi impedansi | 10% | 10% | 5% |
| Keandalan termal (LPI, FCCL, CVL) | 288°/10s/3 kali | 288°/10s/3 kali | 288°/10s/3 kali |
| Bahan dan struktur berkualitas UL | PI | PI | PI |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Tercetak, Perakitan Sirkuit Cetak, pesanan Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24H
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Daftar contoh:
| Lapisan PCB | 4L |
| permukaan PCB | ENIG |
| bahan PCB | FR4, TG135 |
| jadi ketebalan Tembaga | 2/2/2/2 ons |
| warna topeng solder | Sisi ganda, merah |
| layar sutra | Sisi ganda, hitam |
| Kuantitas | 1000 pcs, 2 minggu |
4. Apa syarat pembayaran yang Anda lakukan? menerima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
