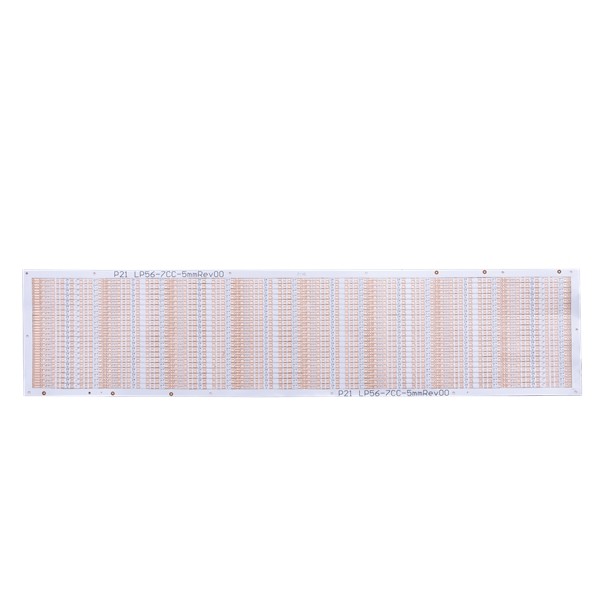

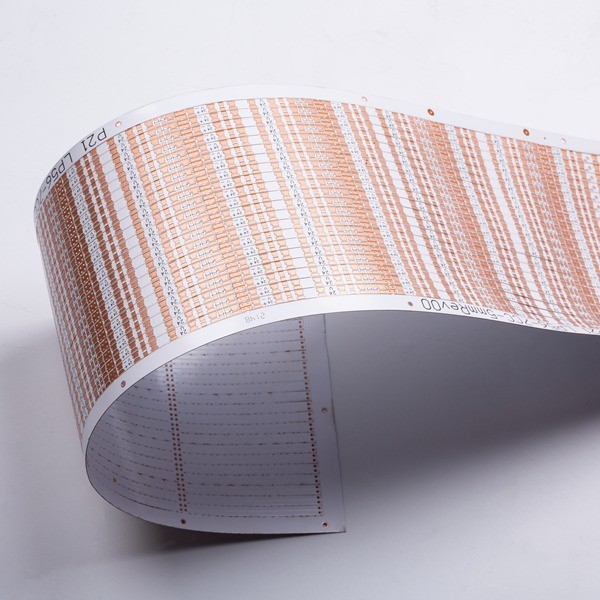

FR4 TG130 PCB Satu Sisi Papan Sirkuit Cetak Fleksibel 8mil
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan Sirkuit Cetak Fleksibel satu sisi | Marterial | FR4 TG130 |
|---|---|---|---|
| Ketebalan papan | 0.2MM | Ketebalan tembaga | 1/0OZ |
| Min. min. line distance/space jarak/spasi garis | 8/8 juta | Topeng solder | Tidak ada |
| Cahaya Tinggi | FR4 TG130 PCB Satu Sisi,8mil TG130 PCB Satu Sisi,8mil Papan Sirkuit Cetak Fleksibel |
||
Deskripsi Produk
FR4 TG130 PCB Satu Sisi Papan Sirkuit Cetak Fleksibel 8mil
PCB Satu Sisi Papan Sirkuit Cetak Fleksibel Satu Sisi PCB Fleksibel Papan PCB Satu Sisi Papan Satu Sisi
Papan Sirkuit Cetak Fleksibel satu sisi
Ketebalan PCB: 0.2 ~ 4.0mm (＜0.2 mm, 4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)
ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / V-CUT / Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Layar sutra PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um
| Kemampuan Teknologi FPC | |||
| Atribut (Semua dimensi adalah mil kecuali ditentukan lain) |
Produksi Massal (Hasil≥. 80%, Cpk≥.1.33) |
Jumlah Kecil (Hasil≥.60%, Kunci Hasil Spesifikasi≥.80% |
Sampel |
| FPC (ya/tidak) | Ya | Ya | Ya |
| Jumlah lapisan/Struktur, Maks. | 2 | 4 | 6 |
| Ukuran L×W), Maks. | 550mm * 250mm | 550mm * 250mm | 700mm * 250mm |
| Ketebalan nominal (mm) | 0,1 ~ 0,5 | 0,1 ~ 0,5 | 0,1 ~ 0,8 |
| Toleransi ketebalan | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) | ±10%(>0.3mm)/±0.03mm(≤.0.3mm) |
| Jenis permukaan akhir: | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold | ENIGENEPIGOPSI-PerakI-Timah HASLHard Gold |
| ENIG lunak (ya/tidak) | tidak | tidak | tidak |
| Jenis bahan dasar: | PI | PI | PILCPTK |
| Ketebalan lapisan penutup (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Ketebalan perekat (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Ketebalan tembaga, Min./Maks.(um) | 12-70 | 12-70 | 12-70 |
| Ketebalan bahan dasar, Min./Maks.(um) | 25-75 | 25-75 | 25-100 |
| Ukuran lubang bor mekanis (DHS), Min. | 0.15 | 0.15 | 0.15 |
| Rasio aspek pelapisan, Maks. | 3:1 | 3:1 | 5:1 |
| Ukuran bantalan, Min. | Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.4mm Tanpa melalui lubang: 0.2mm |
Dengan lubang tembus: 0.3mm Tanpa melalui lubang: 0.2mm |
| Toleransi ukuran bantalan | 20% | 20% | 10% |
| Ruang pad ke pad, Min. | 4 juta | 4 juta | 4 juta |
| Pad untuk menguraikan toleransi | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi pola dari sisi atas ke bawah | ±3 juta | ±3 juta | ±2jt |
| Laser melalui diameter lubang/pad, Min. | 4/12jt | 4/10jt | 4/10jt |
| Lebar/spasi garis lapisan luar (Hoz+plating), Min. | 3/3jt | 3/3jt | 2/2jt |
| Lebar/spasi garis lapisan dalam(Hoz), Min. | 3/3jt | 3/3jt | 2/2jt |
| Toleransi lebar garis dalam | ±10% | ±10% | ±10% |
| Pendaftaran lapisan luar, Min.(Diameter bantalan = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Pendaftaran lapisan dalam, Min.(Diameter bantalan = DHS + X)(L≤.4 lapisan) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser melalui lubang pitch, Min. | 0.40mm | 0.40mm | 0.35mm |
| Pitch lubang mekanis, Min. | 0.50mm | 0.50mm | 0.40mm |
| Toleransi posisi lubang bor | ±2jt | ±2jt | ±2jt |
| Toleransi ukuran lubang | ±2jt | ±2jt | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) ke pad | ±3 juta | ±3 juta | ±2jt |
| Akurasi lokasi dari lubang perkakas (PTH & NPTH) hingga garis besar | ±3 juta | ±3 juta | ±2jt |
| Toleransi ukuran garis besar | ±2jt | ±2jt | ±2jt |
| Pendaftaran LPI/bendungan, Min. | 2jt/4jt | 2jt/4jt | 2jt/3jt |
| Bendungan LPI di CVL | 8 juta | 8 juta | 8 juta |
| Tutup jendela/bendungan yang terbuka | 0.5mm/0.3mm | 0.5mm/0.3mm | 0.3mm/0.2mm |
| Registrasi penutup/aliran resin | 4 juta | 4 juta | 2 juta |
| bahan kekakuan | FR4/PI/Baja | FR4/PI/Baja | FR4/PI/Baja |
| Bendungan kekakuan, Min. | 12 juta | 12 juta | 8 juta |
| Registrasi kekakuan / Aliran resin | 8jt/4jt | 8jt/4jt | 4jt/2jt |
| Toleransi impedansi | 10% | 10% | 5% |
| Keandalan termal (LPI, FCCL, CVL) | 288°/10 detik/3 kali | 288°/10 detik/3 kali | 288°/10 detik/3 kali |
| Bahan dan struktur berkualitas UL | PI | PI | PI |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.
Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q5: Untuk apa lead time standar Anda?produksi?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan belokan cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
