Lampu LED Satu Sisi PCB Aluminium Printed Circuit Board 3.0mm 2oz

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 112035
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Papan Sirkuit Cetak Aluminium 1L Marterial Al
Permukaan selesai OSP Ketebalan papan 3.0mm
Ketebalan tembaga 2/0 OZ Konduktivitas termal 3 W/ m·K
Topeng solder Hijau Legenda Tidak ada
Profil papan selesai Penggilingan dan V-CUT Produk komunikasi aplikasi Industri otomotif
Cahaya Tinggi

3.0mm PCB Satu Sisi

,

2oz 3.0mm PCB Satu Sisi

,

2oz 3.0mm Led PCB Board

Tinggalkan pesan
Deskripsi Produk

Lampu LED Satu Sisi PCB Aluminium Printed Circuit Board 3.0mm 2oz



Satu Sisi PCB Aluminium PCB Board Lampu LED Papan PCB Aluminium Base PCB Single Layer Aluminium PCB Aluminium



Papan Sirkuit Cetak Aluminium satu sisi



Di antara semua PCB inti logam, PCB Aluminium adalah jenis yang paling umum.Bahan dasar terdiri dari inti aluminium dan bahan FR4 standar.Ini memiliki lapisan berlapis termal yang menghilangkan panas dengan cara yang sangat efisien sambil mendinginkan komponen dan meningkatkan kinerja produk secara keseluruhan.Saat ini, Aluminium Backed PCB dianggap sebagai solusi untuk aplikasi daya tinggi dan toleransi ketat.





Lapisan: 1-32 lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.
Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.
Ukuran panel minimum adalah 5 * 5mm.
Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...
Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau.
Kemampuan ketebalan tembaga PCB adalah H~5oz.Jika lebih dari 5oz, perlu ditinjau terlebih dahulu.
Toleransi busur dan putaran adalah 0,075%.
Ukuran lubang minimum adalah 0,15mm, jika ukuran pengeboran lebih kecil dari 0,15mm, papan harus dikonfirmasi terlebih dahulu.
Ukuran lubang maks adalah 6.0mm, jika ukuran lubang lebih dari 6mm, perlu menggunakan penggilingan untuk memperbesar lubang.
Warna papan sirkuit tercetak termasuk hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya.
Warna warna silkscreen: termasuk putih, hitam dan sebagainya.
Permukaan papan sirkuit tercetak termasuk HASL lead free, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger, dll.



Jenis/merek laminasi: Al Lapisan papan sirkuit: 1 lapisan
Papan PCB tebal: 3.0 MM Ketebalan Tembaga yang berbeda: 2/0 OZ
Konduktivitas termal 3 W/ m·K Profil papan selesai: Penggilingan
Detail penahan solder: Hijau Tegangan rusak 6KV
Detail legenda: Tidak ada rincian permukaan: OSP
Penggunaan papan sirkuit:

Industri otomotif

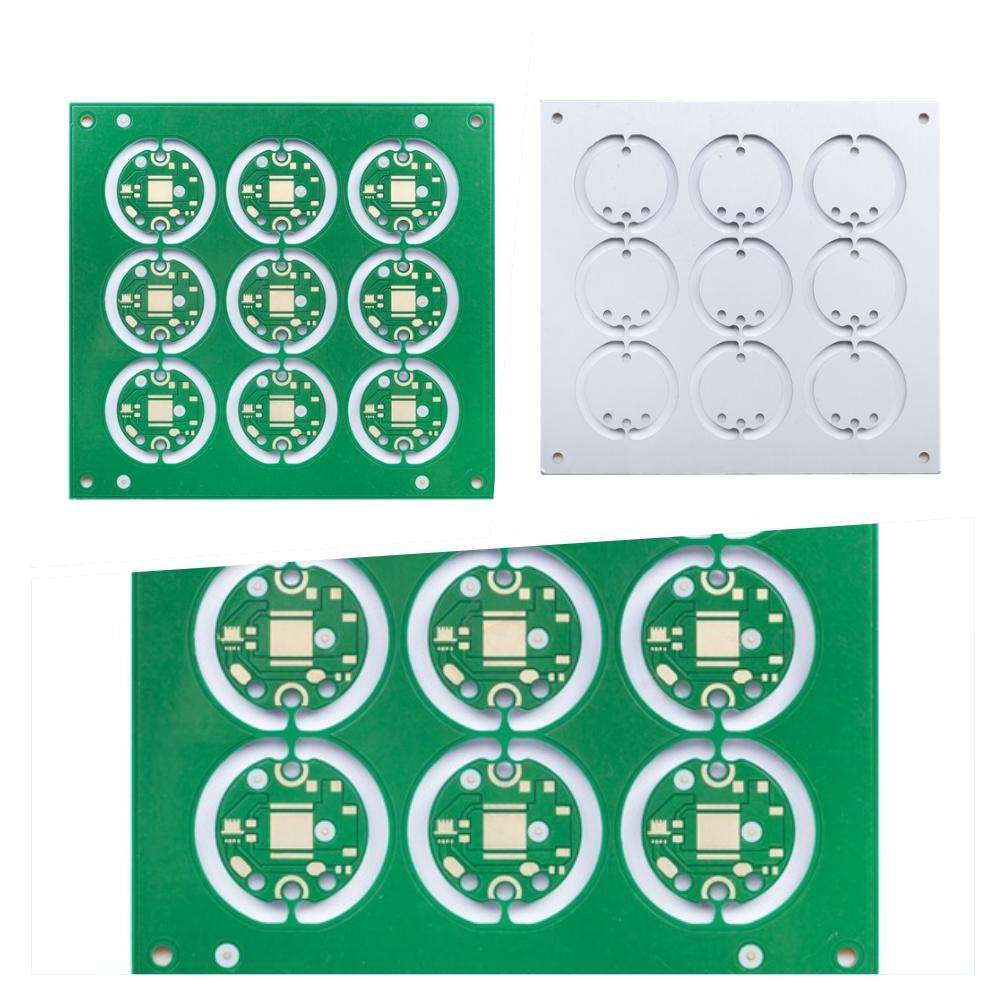

Lampu LED Satu Sisi PCB Aluminium Printed Circuit Board 3.0mm 2oz 0

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.



Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.



Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan belokan cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja



Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
