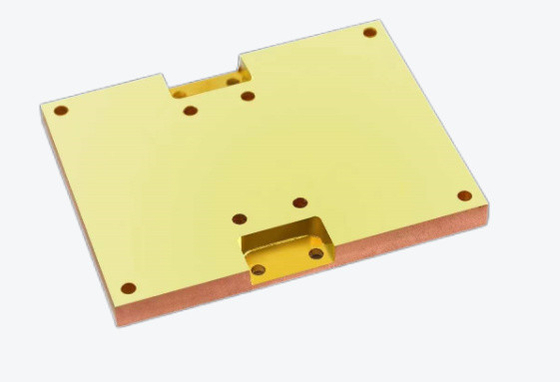

2.4mm FR4 2 OZ Papan PCB Tembaga Satu Sisi Untuk Catu Daya
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan PCB Inti Tembaga | Marterial | Tembaga FR4 |
|---|---|---|---|
| Ketebalan papan | 2.4mm | Ketebalan tembaga | 2/0 OZ |
| Topeng solder | TIDAK ADA | Produk komunikasi aplikasi | Perangkat catu daya |
| Cahaya Tinggi | 2.4mm Tembaga Papan PCB,2.4mm FR4 Tembaga Papan PCB,2.4mm 2 oz tembaga pcb |
||
Deskripsi Produk
2.4mm FR4 2 OZ Papan PCB Tembaga Satu Sisi Untuk Catu Daya
Papan PCB Tembaga Papan PCB Inti Tembaga Papan PCB Dan Papan PCBA PCB Perakitan Papan Utama PCBA Papan Sirkuit PCB
Papan PCB Inti Tembaga
PCB berbasis tembaga atau copper core PCB adalah PCB inti logam yang menggunakan tembaga sebagai bahan dasarnya.Seperti semua PCB inti logam, ia juga memiliki tiga lapisan utama.Lapisan atas terbuat dari tembaga, yang bertanggung jawab untuk sambungan listrik antar komponen.Lapisan ini standar di semua jenis PCB.Lapisan kedua adalah lapisan dielektrik yang mencegah arus dari lapisan atas ke lapisan dasar.Meskipun lapisan ini adalah isolator listrik, itu adalah konduktor panas yang baik.Ini mentransfer panas yang dihasilkan oleh komponen dan membantu dalam pembuangan panas.Lapisan bawah PCB adalah tembaga, itulah sebabnya PCB inti tembaga.
PCB berbasis tembaga memberikan kinerja terbaik di antara semua PCB inti logam.PCB ini digunakan untuk tujuan tertentu, termasuk sirkuit frekuensi tinggi dan variasi suhu tinggi.Mereka dapat menghilangkan panas lebih baik daripada PCB inti besi dan aluminium.
| item | Kemampuan |
| Klasifikasi Dewan | Basis Tembaga, Basis Keramik, Berpakaian Tembaga |
| Bahan | Tembaga, FR4 |
| Pengobatan permukaan | HASL/ENIG/OSP/Perak |
| Jumlah Lapisan | Papan cetak satu sisi/Papan cetak dua sisi |
| Ukuran Papan Maks. | 1200mm * 480mm |
| Ukuran Papan Minimum | 5mm * 5mm |
| Lebar jejak / Spasi | 0.1mm/0.1mm |
| Ketebalan papan | 0.5mm-5.0mm |
| Ketebalan Tembaga | 35um/70um/105um/140um/175um/210um |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.
Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q5: Untuk apa lead time standar Anda?produksi?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
