Dua Sisi Rogers FR4 Frekuensi Tinggi Prototipe PCB ARLON 1.6mm

Dua Sisi Rogers FR4 Frekuensi Tinggi Prototipe PCB ARLON FR4

Frekuensi Tinggi PCB Sirkuit Frekuensi Tinggi Layanan Prototipe Pcb Papan PCB Fr4 Papan Frekuensi Tinggi

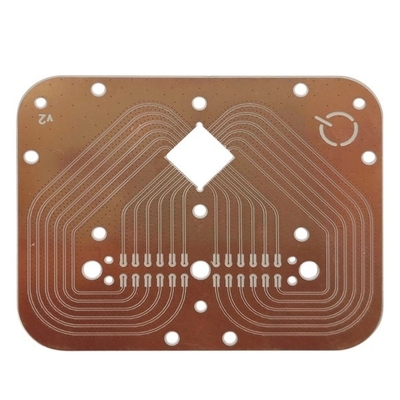

PCB Frekuensi Tinggi Dua Sisi

Papan sirkuit tercetak frekuensi tinggi, baik kaku atau fleksibel, menawarkan laju aliran sinyal yang lebih cepat dan rentang frekuensi hingga 100 GHz.Penting untuk dicatat bahwa ada banyak material yang dirancang untuk beroperasi pada tingkat frekuensi tinggi.PCB HF ditentukan oleh konstanta dielektrik yang lebih rendah (Dk), faktor disipasi yang lebih rendah (Df), dan tingkat ekspansi termal yang rendah.Mereka digunakan secara teratur untuk teknologi HDI.Mereka juga digunakan secara luas dalam komunikasi kecepatan tinggi, telekomunikasi, dan teknologi gelombang mikro RF.

Tergantung pada parameternya, sinyal HF tercermin pada papan sirkuit, yang berarti bahwa impedansi (resistensi dinamis) berubah relatif terhadap komponen transmisi.Untuk menghindari efek kapasitif seperti itu, semua parameter harus ditentukan secara akurat dan diimplementasikan dengan kontrol proses tingkat tertinggi.

Papan sirkuit tercetak frekuensi tinggi banyak digunakan untuk transmisi sinyal khusus antar objek.Ini beroperasi dari 500MHz hingga 2GHz dan tepat untuk aplikasi seluler, microwave, RF, dan desain berkecepatan tinggi.Dengan semakin kompleksnya komponen elektronik dan sakelar, diperlukan aliran sinyal yang lebih cepat dan frekuensi transmisi yang lebih baik.PCB frekuensi tinggi dapat memainkan peran yang sangat penting. Karena waktu naik yang singkat dari pulsa dalam komponen elektronik, perlu untuk mempertimbangkan lebar konduktor sebagai komponen elektronik dalam teknologi HF.

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.

Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
