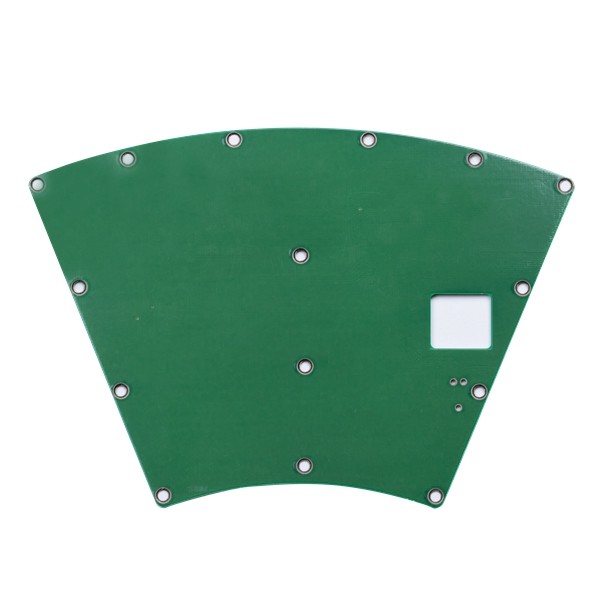

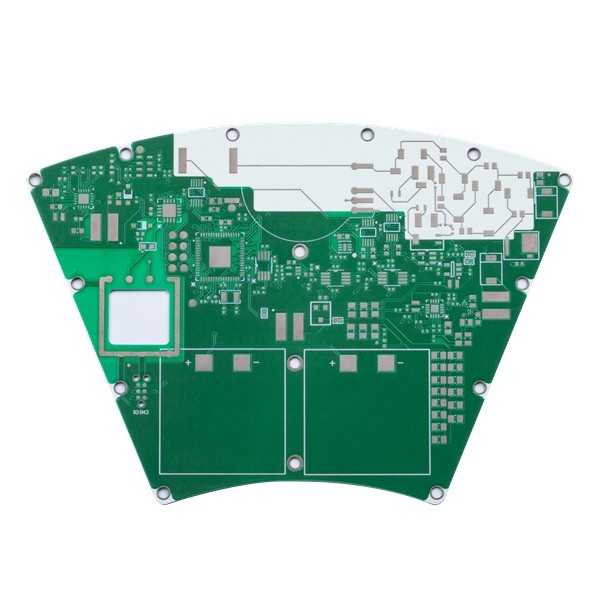

Papan PCB Keramik Hijau TG Tinggi OSP HASL Semikonduktor Mikroelektronika
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan PCB Keramik | Marterial | FR-4; TG tinggi FR-4 |
|---|---|---|---|
| Permukaan selesai | LF-HASL, OSP... | Ketebalan papan | 0.4mm-4.0mm |
| Ketebalan tembaga | 18um-105um | Topeng solder | HIJAU |
| Cahaya Tinggi | Papan PCB Keramik OSP,Papan PCB Keramik OSP HASL,PCB HASL keramik multilayer OSP |
||
Deskripsi Produk
Papan PCB Keramik Hijau TG Tinggi OSP HASL Semikonduktor Mikroelektronika
Papan PCB Keramik Bahan Dasar Keramik PCB Keramik Hijau Tinggi TG Semikonduktor Dan Mikroelektronika
Papan PCB Keramik Hijau
PCB keramik memiliki frekuensi tinggi dan kinerja listrik yang baik, dan memiliki konduktivitas termal yang tinggi, stabilitas kimia dan termal yang sangat baik.Ketahanan korosi yang sangat baik, banyak digunakan dalam semikonduktor dan PCB kemasan sirkuit mikroelektronika, papan pembawa chip Led kecerahan tinggi, komponen elektronik otomotif dan pencahayaan, bahan disipasi panas komponen elektronik berdaya tinggi, dll.
PCB keramik menyediakan sumber titik reaksi terbaik untuk sirkuit tercetak karena dua alasan, konduktivitas termal yang tinggi dan koefisien ekspansi termal (CTE) yang rendah.PCB keramik sangat unik dan berguna karena merupakan pengganti lengkap dari papan sirkuit cetak tradisional yang memiliki struktur sederhana dan kinerja yang meningkat.
Karakteristik PCB Keramik:
1. Papan sirkuit tercetak keramik adalah konduktor panas yang sangat baik.
2. Papan sirkuit keramik tidak mudah terkikis oleh bahan kimia.
3. PCB keramik memberikan kompatibilitas mekanis tingkat tinggi.
4. Garis luar berdensitas tinggi sederhana pada papan keramik.
5. Kepatuhan komponen CTA mereka sangat baik.
| item | standar biasa |
| Bahan | FR-4; TG FR-4 tinggi;Bahan dasar keramik |
| Lapisan NO. | 1-20 |
| Ukuran papan: | 50mm * 50mm-560mm * 640mm |
| Ketebalan papan | 0.4mm-4.0mm |
| Toleransi Ketebalan | ±10% |
| Ukuran Lubang Min | 0.15mm |
| Ketebalan Tembaga | 18um-105um |
| Lubang Plating Tembaga | 18um-30um |
| Lebar Jejak Min | 0.1mm |
| Lebar Ruang Min | 0.1mm |
| Warna Masker Solder | hijau; biru; hitam; merah... |
| permukaan | Perendaman emas, LF-HASL, OSP... |
| Profil garis besar | CNC;V-CUT;meninju |
| Kontrol Impedansi | ±10% |
| sertifikat | ISO9001 |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
