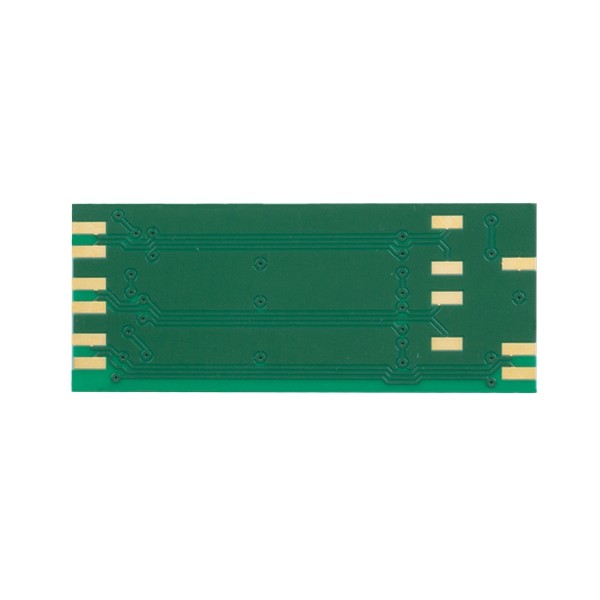

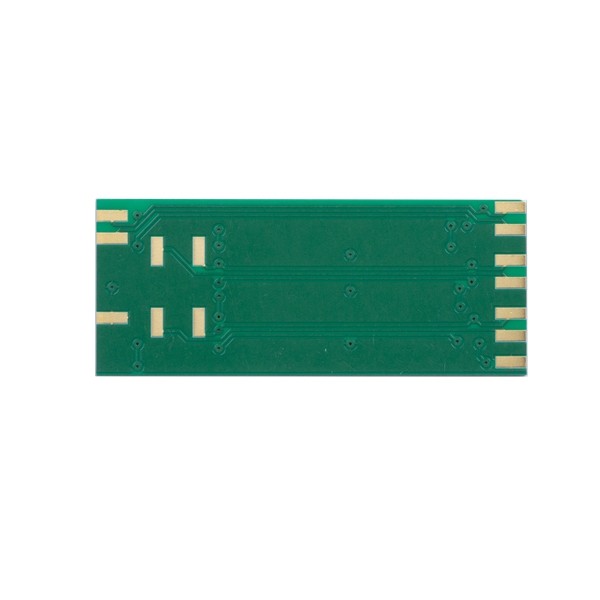

OSP HASL Multilayer Keramik Papan Sirkuit PCB Tinggi TG FR4 ISO9001 Disetujui

OSP HASL Multilayer Ceramic PCB Circuit Board TG FR4 ISO9001 Tinggi Disetujui​

Papan PCB Keramik ENIG Basis Keramik PCB Bahan Dasar Keramik Papan Sirkuit Cetak Kepadatan Tinggi

Sirkuit Dasar Keramik ENIG

PCB keramik memiliki frekuensi tinggi dan kinerja listrik yang baik, dan memiliki konduktivitas termal yang tinggi, stabilitas kimia dan termal yang sangat baik.Ketahanan korosi yang sangat baik, banyak digunakan dalam semikonduktor dan PCB kemasan sirkuit mikroelektronika, papan pembawa chip Led kecerahan tinggi, komponen elektronik otomotif dan pencahayaan, bahan disipasi panas komponen elektronik berdaya tinggi, dll.

PCB keramik menyediakan sumber titik reaksi terbaik untuk sirkuit tercetak karena dua alasan, konduktivitas termal yang tinggi dan koefisien ekspansi termal (CTE) yang rendah.PCB keramik sangat unik dan berguna karena merupakan pengganti lengkap dari papan sirkuit cetak tradisional yang memiliki struktur sederhana dan kinerja yang meningkat.

Karakteristik PCB Keramik:

1. Papan sirkuit tercetak keramik adalah konduktor panas yang sangat baik.
2. Papan sirkuit keramik tidak mudah terkikis oleh bahan kimia.
3. PCB keramik memberikan kompatibilitas mekanis tingkat tinggi.
4. Garis luar berdensitas tinggi sederhana pada papan keramik.
5. Kepatuhan komponen CTA mereka sangat baik.

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.

Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.

Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.

Q5: Berapa lead time standar Anda untuk produksi??
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
