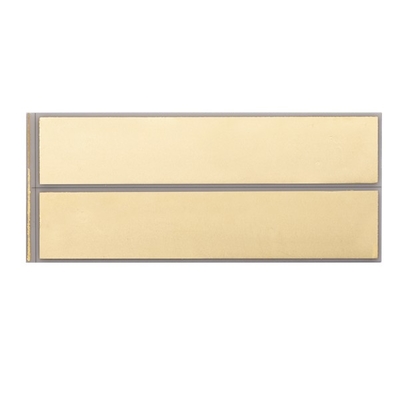

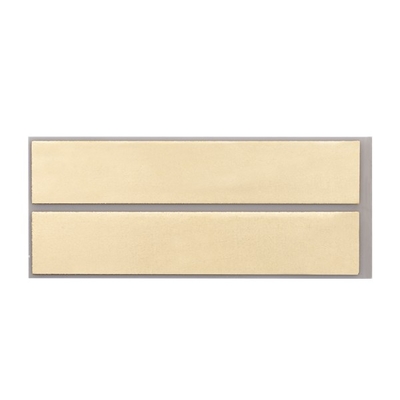

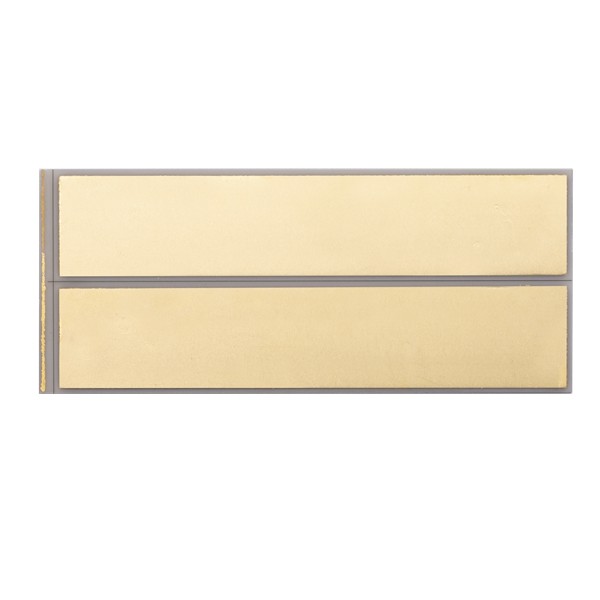

Basis Keramik FR4 4.0mm Led Light Pcb Board Untuk Pemanas Elektronik

Basis Keramik FR4 4.0mm Led Light Pcb Board Untuk Pemanas Elektronik

Cpapan PCB eramic Basis Keramik Papan Sirkuit Cetak Pemanas Elektronik PCB Bidang LED Komponen Daya Cerdas

Papan Sirkuit Cetak Keramik LED ENIG

PCB keramik adalah sejenis bubuk keramik penghantar panas dan pengikat organik, dan PCB keramik organik konduksi panas disiapkan pada konduktivitas termal 9-20W / m.Dengan kata lain, PCB keramik adalah papan sirkuit tercetak dengan bahan dasar keramik, yang merupakan bahan konduktif termal tinggi seperti alumina, aluminium nitrida, serta berilium oksida, yang dapat membuat efek cepat dalam memindahkan panas dari titik panas dan menghilangkan panas. itu ke seluruh permukaan.Terlebih lagi, PCB keramik dibuat dengan teknologi LAM, yang merupakan teknologi metalisasi aktivasi cepat laser.Jadi PCB keramik sangat serbaguna yang dapat menggantikan seluruh papan sirkuit cetak tradisional dengan konstruksi yang tidak terlalu rumit dengan kinerja yang ditingkatkan.

Papan sirkuit cetak keramik memiliki berbagai aplikasi dan dapat digunakan di bidang LED, komponen panel surya, modul semikonduktor daya tinggi, lemari es semikonduktor, pemanas elektronik, sirkuit kontrol daya, sirkuit hibrida daya, komponen daya pintar, high- catu daya switching frekuensi, relai keadaan padat, elektronik otomotif, komunikasi, komponen elektronik kedirgantaraan dan militer.

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.

Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
