Smart Power High Density Pcb Keramik Substrat Tinggi TG 105um OSP

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama PCB | Papan Sirkuit Cetak Keramik Daya Cerdas | Marterial | FR-4;High TG FR-4; FR-4; TG FR-4 tinggi; Ceramic base material Bahan dasar k |
---|---|---|---|
Permukaan selesai | Perendaman emas, LF-HASL, OSP... | Ketebalan papan | 0.4mm-4.0mm |
Ketebalan tembaga | 18um-105um | Topeng solder | hijau; biru; hitam; merah... |
Cahaya Tinggi | 105um High Density Pcb,OSP High Density Pcb,OSP Pcb Keramik Substrat |
Smart Power High Density Pcb Keramik Substrat Tinggi TG 105um OSP
Papan PCB Keramik Smart Power PCB Caremic Base Dan Bahan TG Tinggi Kepadatan Tinggi Mentransfer Panas

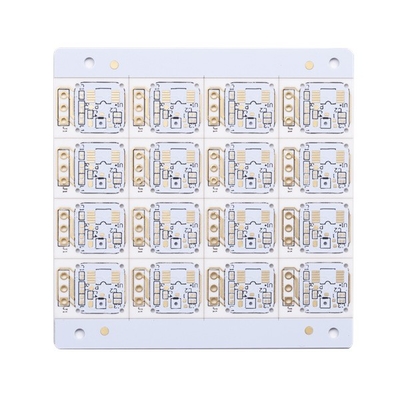

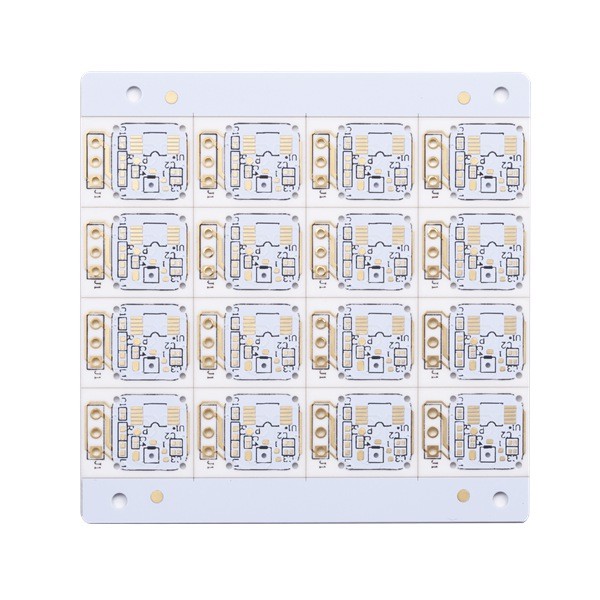

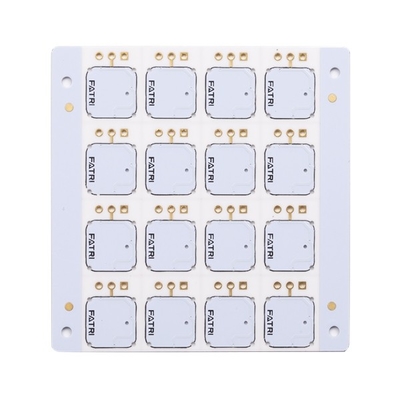

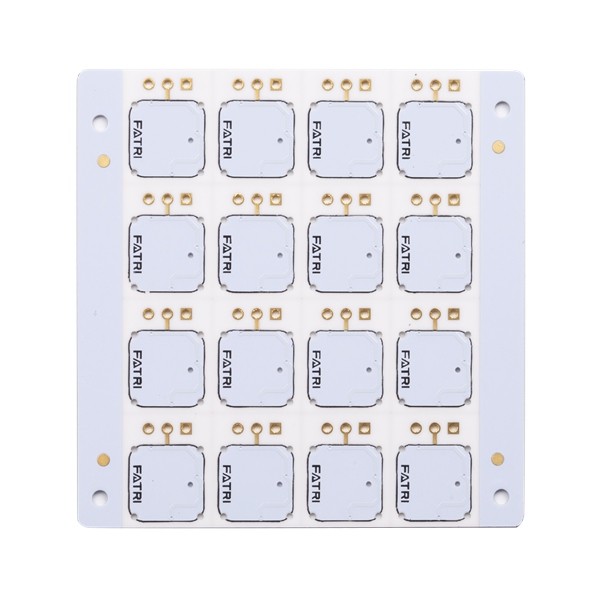

Papan Sirkuit Cetak Keramik Daya Cerdas
PCB keramik adalah sejenis bubuk keramik penghantar panas dan pengikat organik, dan PCB keramik organik konduksi panas disiapkan pada konduktivitas termal 9-20W / m.Dengan kata lain, PCB keramik adalah papan sirkuit tercetak dengan bahan dasar keramik, yang merupakan bahan konduktif termal tinggi seperti alumina, aluminium nitrida, serta berilium oksida, yang dapat membuat efek cepat dalam memindahkan panas dari titik panas dan menghilangkan panas. itu ke seluruh permukaan.Terlebih lagi, PCB keramik dibuat dengan teknologi LAM, yang merupakan teknologi metalisasi aktivasi cepat laser.Jadi PCB keramik sangat serbaguna yang dapat menggantikan seluruh papan sirkuit cetak tradisional dengan konstruksi yang tidak terlalu rumit dengan kinerja yang ditingkatkan.
Papan sirkuit cetak keramik memiliki berbagai aplikasi dan dapat digunakan di bidang LED, komponen panel surya, modul semikonduktor daya tinggi, lemari es semikonduktor, pemanas elektronik, sirkuit kontrol daya, sirkuit hibrida daya, komponen daya pintar, high- catu daya switching frekuensi, relai keadaan padat, elektronik otomotif, komunikasi, komponen elektronik kedirgantaraan dan militer.
tems | standar biasa |
Bahan | FR-4; TG FR-4 tinggi;Bahan dasar keramik |
Lapisan NO. | 1-20 |
Ukuran papan: | 50mm * 50mm-560mm * 640mm |
Ketebalan papan | 0.4mm-4.0mm |
Toleransi Ketebalan | ±10% |
Ukuran Lubang Min | 0.15mm |
Ketebalan Tembaga | 18um-105um |
Lubang Plating Tembaga | 18um-30um |
Lebar Jejak Min | 0.1mm |
Lebar Ruang Min | 0.1mm |
Warna Masker Solder | hijau; biru; hitam; merah... |
permukaan | Perendaman emas, LF-HASL, OSP... |
Profil garis besar | CNC;V-CUT;meninju |
Kontrol Impedansi | ±10% |
sertifikat | ISO9001 |
FAQ:
Q1: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.
Q2: Dengan negara mana Anda bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
