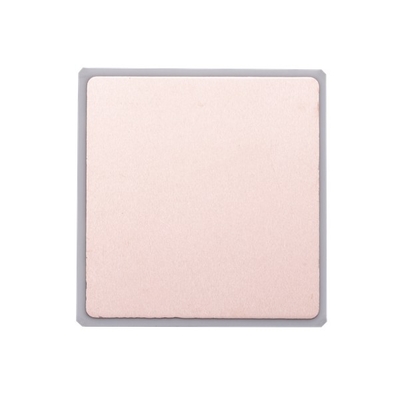

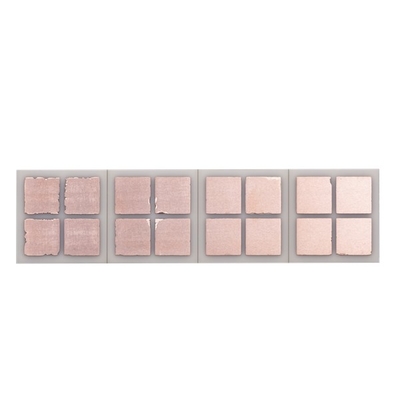

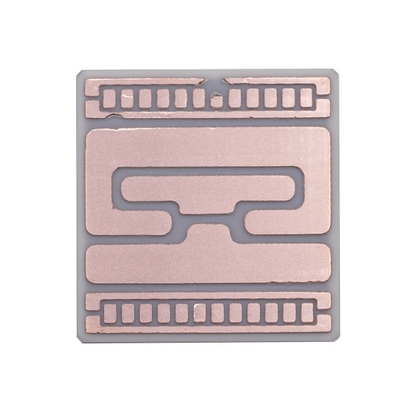

Prototipe Pcb Keramik Frekuensi Tinggi 4.0mm Untuk Perangkat Komunikasi

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model ED9A8058
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Perangkat Komunikasi Papan Sirkuit Cetak Keramik Marterial FR-4;High TG FR-4; FR-4; TG FR-4 tinggi; Ceramic base material Bahan dasar k
Permukaan selesai Perendaman emas, LF-HASL, OSP... Ketebalan papan 4.0mm
Ketebalan tembaga 18um-105um Topeng solder Merah Jambu
Cahaya Tinggi

ODM Keramik Prototipe Pcb

,

Prototipe Pcb Keramik 4.0mm

,

Papan Pcb Prototipe 4.0mm

Tinggalkan pesan
Deskripsi Produk

Prototipe Pcb Keramik Frekuensi Tinggi 4.0mm Untuk Perangkat Komunikasi



Perangkat Komunikasi Papan PCB Keramik Papan Sirkuit Cetak Keramik Perendaman Emas Frekuensi Tinggi Materail



Perangkat Komunikasi Papan Sirkuit Cetak Keramik



PCB keramik adalah sejenis bubuk keramik penghantar panas dan pengikat organik, dan PCB keramik organik konduksi panas disiapkan pada konduktivitas termal 9-20W / m.Dengan kata lain, PCB keramik adalah papan sirkuit tercetak dengan bahan dasar keramik, yang merupakan bahan konduktif termal tinggi seperti alumina, aluminium nitrida, serta berilium oksida, yang dapat membuat efek cepat dalam memindahkan panas dari titik panas dan menghilangkan panas. itu ke seluruh permukaan.Terlebih lagi, PCB keramik dibuat dengan teknologi LAM, yang merupakan teknologi metalisasi aktivasi cepat laser.Jadi PCB keramik sangat serbaguna yang dapat menggantikan seluruh papan sirkuit cetak tradisional dengan konstruksi yang tidak terlalu rumit dengan kinerja yang ditingkatkan.



Papan sirkuit cetak keramik memiliki berbagai aplikasi dan dapat digunakan di bidang LED, komponen panel surya, modul semikonduktor daya tinggi, lemari es semikonduktor, pemanas elektronik, sirkuit kontrol daya, sirkuit hibrida daya, komponen daya pintar, high- catu daya switching frekuensi, relai keadaan padat, elektronik otomotif, komunikasi, komponen elektronik kedirgantaraan dan militer.



tems standar biasa
Bahan FR-4; TG FR-4 tinggi;Bahan dasar keramik
Lapisan NO. 1-20
Ukuran papan: 50mm * 50mm-560mm * 640mm
Ketebalan papan 0.4mm-4.0mm
Toleransi Ketebalan ±10%
Ukuran Lubang Min 0.15mm
Ketebalan Tembaga 18um-105um
Lubang Plating Tembaga 18um-30um
Lebar Jejak Min 0.1mm
Lebar Ruang Min 0.1mm
Warna Masker Solder hijau; biru; hitam; merah...
permukaan Perendaman emas, LF-HASL, OSP...
Profil garis besar CNC;V-CUT;meninju
Kontrol Impedansi ±10%
sertifikat ISO9001





Prototipe Pcb Keramik Frekuensi Tinggi 4.0mm Untuk Perangkat Komunikasi 0

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.



Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.



Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.



Q5: Untuk apa lead time standar Anda?produksi?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
