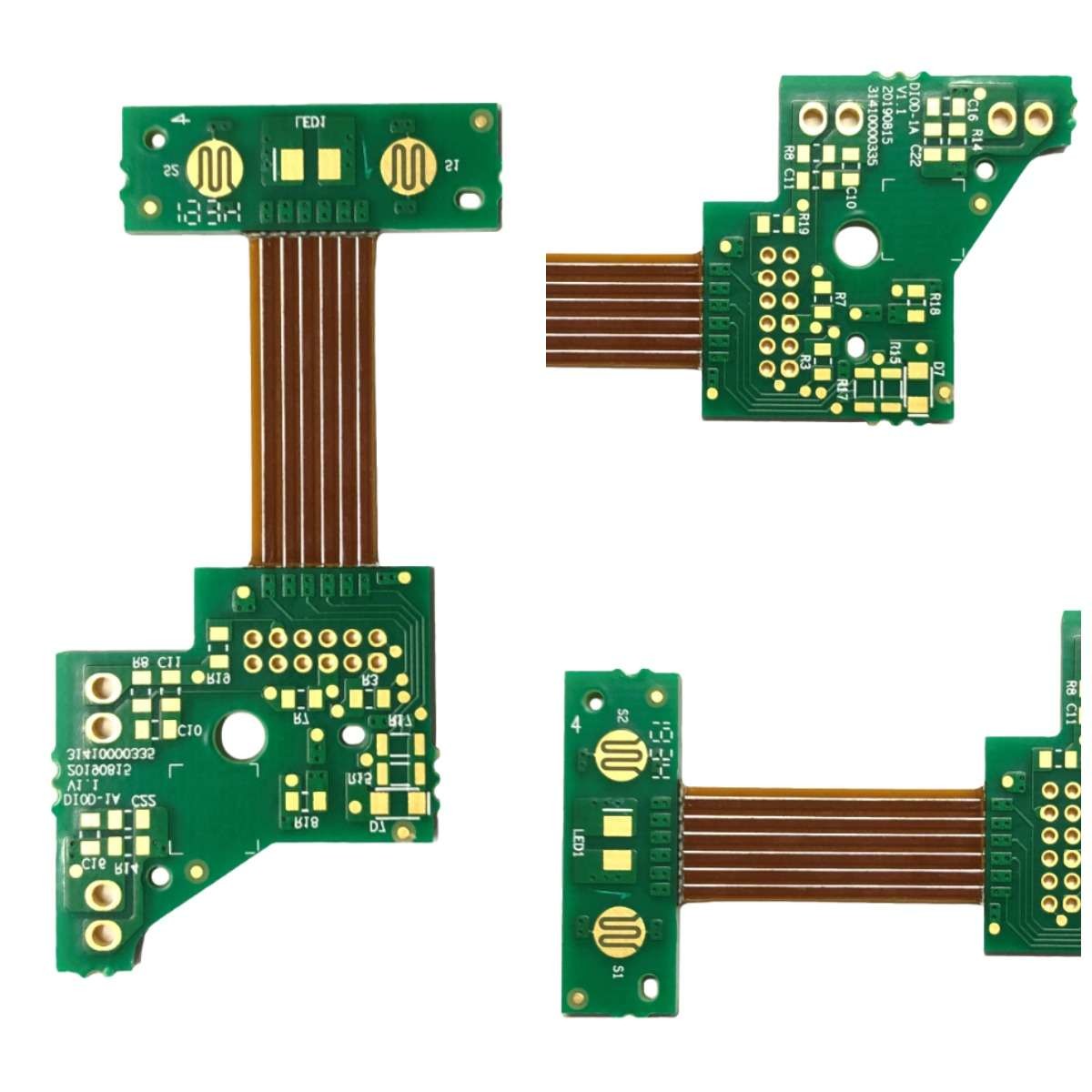

High Frequency Rigid Flex Circuit Board FR4 High TG Immersion Tin PCB
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Jenis PCB | PCB Fleksibel Kaku | Marterial | FR4, TG Tinggi, Frekuensi Tinggi, |
|---|---|---|---|
| Permukaan selesai | Timah Perendaman, Perak Perendaman, ENIG, ENEPIG, HASL, OSP, Emas Keras, Emas Lunak | Ketebalan Papan | 2.0mm |
| Min. Min. hole size ukuran lubang | 0,15mm | Layanan lain | Perakitan PCB, pesanan prototipe |
| Cahaya Tinggi | High TG Rigid Flex Circuit Board,FR4 Rigid Flex Circuit Board,Immersion Tin rigid printed circuit board |
||
Deskripsi Produk
Papan Sirkuit Fleksibel Rigid Frekuensi Tinggi FR4 High TG Immersion Tin Pcb
Lapisan maks: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740*500 MM(>600 MM perlu ditinjau)
Bahan PCB: PI + FR4,FR4, Rogers, bebas Halogen, TG Tinggi dan tembaga berat
Ketebalan PCB: 0.2~4.0mm(＜0.2 mm,＞4 mm perlu ditinjau)
Ketebalan tembaga PCB: H~5oz
Min.ukuran lubang: 0,15mm(<0,15 mm perlu ditinjau)
Ukuran lubang maks: 6.0mm(>6mm, gunakan penggilingan untuk memperbesar lubang)
Lubang bor HDI Min: 0,08-0,10MM
Ruang minimum di lapisan dalam (satu sisi): 4～8L (termasuk): sampel: 4 juta;volume kecil: 4,5 juta;
8 ~ 12L (termasuk): sampel: 5 juta;volume kecil: 5,5 juta
12～18L (termasuk): sampel: 6 juta;volume kecil: 6,5 juta
Masker solder PCB: Hijau, Matt hijau, Biru, Matt biru, Hitam, Matt hitam, Kuning, Merah, Putih, dll
Layar sutra PCB: Putih, Hitam, dll
Permukaan PCB: bebas timah HASL, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger
Aplikasi: Komunikasi, Industri/Elektronik konsumen.
| Lapisan PCB | PCB Fleksibel Kaku (4L) |
| permukaan PCB | Perendaman emas |
| bahan PCB | FR-4, TG170+PI |
| ketebalan PCB | 2.0mm |
| Min.ukuran lubang | 0,2 mm |
| Min.Spasi baris | 3mil(0,075mm) |
| profil PCB |
Perutean dan V-CUT |
| Masker solder PCB | Hijau, kedua sisi |
| layar sutra PCB | Putih, kedua sisi |
| Ketebalan tembaga PCB | 2/2/2/2 ons selesai |
| Layanan lainnya | Perakitan PCB, pesanan prototipe |
Pergantian cepat pembuatan PCB (2lapisan 24jam, 4lapisan 48jam…. Tercepat)
FR4 , Aluminium, Fleksibel, Rogers, produksi massal Teflon PCB
Papan PC Multi-Lapisan (4-32 lapisan)
Pemasangan permukaan volume rendah hingga tinggi dan perakitan PCB melalui lubang
01005s, BGA, uBGA, CCGA CSP dan Flip Chip
Perangkat Pitch Halus 0,4mm
Prototipe dan perakitan elektronik pra-produksi
Teknologi Pemasangan Permukaan (Tempel dan Epoksi)
Enkapsulasi dan pelapisan konformal rakitan PCB
Perakitan bebas timah
Aliran balik yang mengganggu
Tekan pas
Penyolderan gelombang/gelombang Selektif
Pemrosesan reflow dua sisi / satu sisi
Pengerjaan ulang dan perbaikan (Fine Pitch QFP, Area Array Packages)
Pengujian fungsional, kelistrikan, dan sirkuit
Dengan mengelola proses produksi end-to-end, kami memungkinkan pelanggan kami untuk berkonsentrasi pada spesialisasi inti mereka.
FAQ:
1. Layanan apa yang dapat Anda berikan?
Pembuatan PCB, Perakitan PCB, Prototipe Cepat
2. Seberapa cepat lead time Anda?
24H tercepat untuk 2L dan 4L, 3WD untuk papan HDI.
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna layar sutra, permintaan khusus jika ada, jumlah permintaan, dll.)
4. Ketentuan pembayaran apa yang Anda miliki?
Transfer Kawat (T/T)
