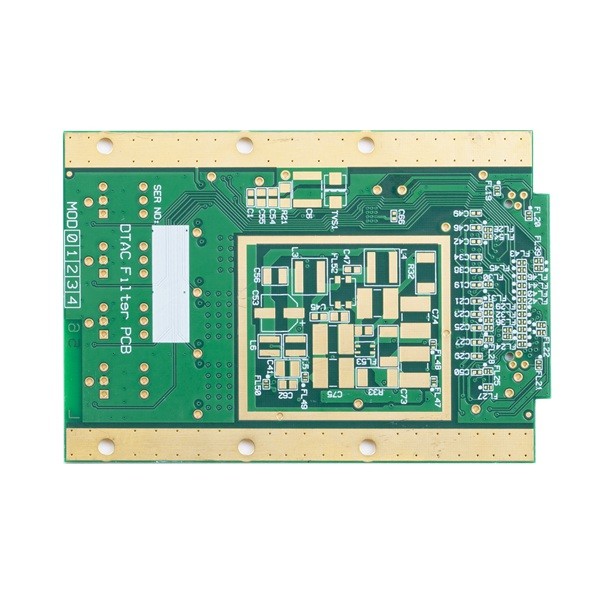

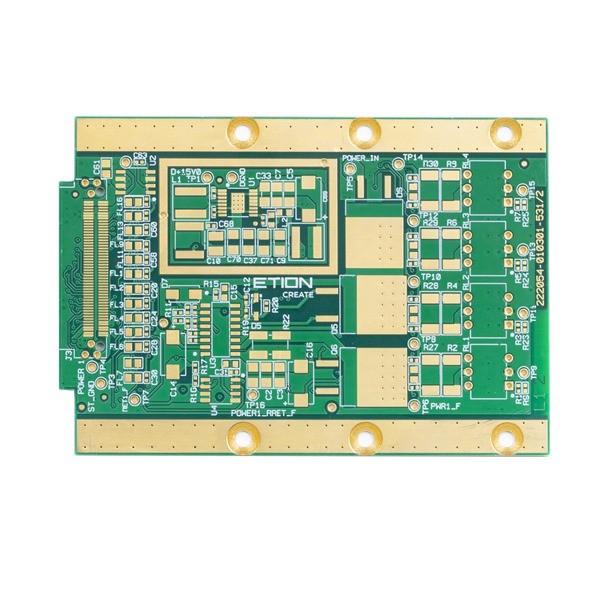

2U Multilayer Printed Circuit Board Immersion Gold PCB Assembly

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xLapisan PCB | PCB 6 lapis | Marterial | FR4 TG170 |
---|---|---|---|
permukaan PCB | Perendaman Emas | Topeng solder | Hijau |
Jalur/celah PCB terkecil | 3/3 juta | Lubang Terkecil | 0,3mm |
Aplikasi | Kontrol Industri | Persyaratan Khusus | ruang dan celah: 3/3mil /0.3mm BGA |
Cahaya Tinggi | Perendaman Emas Multilayer Papan Sirkuit Cetak,TG170 Multilayer Papan Sirkuit Cetak,Perendaman Emas 6 Lapisan PCB |
2U Multilayer Printed Circuit Board Immersion Gold PCB Assembly
2U Multilayer Printed Circuit Board Immersion Gold 6 Layer PCB Assembly
Didirikan pada tahun 2010, Shenzhen Huashengxin Circuit adalah produsen profesional untuk papan sirkuit tercetak.HSX Circuit menyediakan layanan produksi giliran cepat yang fleksibel (12 jam hingga 72 jam), serta manufaktur PCB volume kecil hingga volume besar.Produknya meliputi 1~32L FR-4 PCB, IMS PCB, HDI Boards, papan PTFE frekuensi tinggi dan papan Rigid-flex dll.
Produknya banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan ruang angkasa, dan sebagainya.
Keunggulan HSX:
1) PCB manufaktur profesional selama 10 tahun
2) Pemosisian kelas atas, jalur produksi profesional
3) Teknologi manufaktur yang stabil dan matang
4) Jaminan kualitas keandalan tinggi
5) Sistem pelayanan pasar yang komprehensif
6) Respon cepat, pengiriman cepat
Max layer: 32layer (jika lebih dari 20 layer, perlu meninjau kemampuannya)
Ukuran panel akhir maksimal: 740*500 MM (jika lebih besar dari 600 MM, perlu meninjau kemampuan)
Ukuran panel akhir minimum: 5 * 5mm
Bahan baku: PI + FR4, FR4, Rogers, AI dan sebagainya
Ketebalan papan selesai PCB: 0,2 ~ 4,0 mm (jika kurang dari 0,2 mm, atau lebih dari 4 mm perlu ditinjau) (jika ketebalan papan ≤ 0,6 mm, tidak dapat diterapkan untuk permukaan HASL)
Ketebalan tembaga dari tembaga dasar dalam dan luar: Min 0,3 / 0,5oz, Maks 3oz, muka 4-6oz
Tembaga luar jadi: 6oz
Busur dan putar: 0,075%
Min.ukuran lubang: 0,15mm(<0,15 mm perlu meninjau kemampuan)
Lubang bor HDI Min: 0,08-0,10MM
Jalur/celah PCB: 3mil(0,075mm)
Garis besar PCB: Routing/Punching/V-CUT
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Min lebar jembatan topeng solder: hijau 4mil, warna lain 4.8mil
Topeng solder terpasang lubang: 0,1-0,5mm
Warna topeng solder: hijau, matt hijau, biru, matt biru, hitam, matt hitam, kuning, merah, putih, dan sebagainya
Layar sutra PCB: Putih, Hitam dan sebagainya
Ketebalan masker yang bisa dikupas: 500-1000um
Film oksidasi OSP: 0,2-0,5um
|
FAQ:
1. Layanan apa yang dapat Anda berikan?
Papan Sirkuit Cetak, Rakitan Sirkuit Cetak, pesanan Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
Papan HDI tercepat 3 WD, 2L dan 4L Papan kaku tercepat 24 jam
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna layar sutra, permintaan khusus jika ada, jumlah permintaan, dll.)
Daftar sampel:
Lapisan PCB | 4L |
permukaan PCB | ENIG |
bahan PCB | FR4, TG135 |
ketebalan tembaga jadi | 2/2/2/2oz |
warna topeng solder | Sisi ganda, merah |
Layar sutra | Sisi ganda, hitam |
Kuantitas | 1000pcs, 2 minggu |
4. Ketentuan pembayaran apa yang Anda terima?
A: Wire Transfer(T/T) atau Letter of Credit(L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500usd)
