Stasiun Basis Timah Dua Sisi PCB ISO9001 UL Disetujui untuk Produk Digital

  • Tin Base Station Double Sided PCB ISO9001 UL Approved for Digital Products
Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL,ISO9001
Nomor model PCB 2L
Kuantitas min Order 1 BUAH
Kemasan rincian Kekosongan
Waktu pengiriman 5-8 hari
Syarat-syarat pembayaran Serikat Barat, T/T, L/C

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Ketebalan papan 0,95mm Lebar garis dan ruang 0,5 juta / 0,20 juta
Pengobatan permukaan timah Shen Nomor lantai 2L
Cahaya Tinggi

Stasiun Basis Timah PCB Dua Sisi

,

PCB Dua Sisi ISO9001

,

Papan Sirkuit Dua Sisi 0
Anda dapat mencentang produk yang Anda butuhkan dan berkomunikasi dengan kami di papan pesan.
Items Standard Advanced
Fr4 max. layers. count 1~24 26~36
HDI max. layers. count 4~20L (3+N+3) 22~32 (3+N+3)
D/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*59"(546*1500mm)
S/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
multilayer max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
min. piece size 5*5mm 2*2mm
max. overall board thickness 158mil (4mm) 394mil (10mm)
Min. Overall Board or Core Thickness 8mil (0.200mm) 3mil (0.075mm)
≤ 1.0mm PCB`s Boards Thickness Tolerance ±3mil (0.075mm) /
≤ 2.0 mm PCB`s Boards Thickness Tolerance ±5mil (0.13mm) /
Max. Aspect Ratio 15:01 /
FR-4 Min. DHS (Drill Hole Size) 6mil (0.15mm) /
HDI Min. DHS (Drill Hole Size) 0.08-0.10MM /
Min. Hole to Hole Distance 10mil (0.25mm) 6mil (0.150mm)
PTH Hole Size Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
NPTH Hole Size Tolerance ±2mil (0.050mm) ±1.5mil (0.040mm)
Hole Location Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
Min. Line Width/Space---Inner Layer---1/3 oz 2.5/2.5mil (0.0635/0.0635mm) 2/2mil (0.0508/0.0508mm)
Min. Line Width/Space---Inner Layer---1oz 4/4mil (0.100/0.100mm) 3.0/3.0mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---Hoz+Plating 4/4mil (0.100/0.100mm) 3.5/3.5mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---1oz+Plating 5/5mil (0.127/0.127mm) 4/4mil (0.100/0.100mm)
Min. Line Width/Space---Outer Layer---2oz+Plating 6/6mil (0.150/0.150mm) 5/5mil (0.127/0.127mm)
Tinggalkan pesan
Items Standard Advanced
Deskripsi Produk

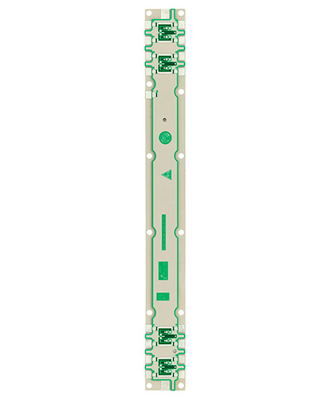

Stasiun Basis Timah Dua Sisi PCB ISO9001 UL Disetujui Untuk Produk Digital



Antena Pemancar Timah 2L Dua Sisi PCB ISO9001 UL Disetujui



pelat frekuensi tinggi + ukuran super panjang



Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang canggih.



Ukuran panel kemampuan pabrik HSX adalah maksimal 740x500mm, namun bila ukuran panel lebih besar dari 600mm, perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.



Ketebalan PCB yang dapat kami capai adalah dari 0,2 mm hingga 4,0 mm, ketika ketebalan papan lebih rendah dari 0,2 mm, atau lebih tinggi dari 4 mm, papan perlu dievaluasi terlebih dahulu.(PS. Ketika ketebalan papan sama dengan atau kurang dari 0,6mm, itu tidak akan berlaku untuk permukaan HASL yang telah selesai)



Ketebalan tembaga dasar lapisan dalam dan luar paling kecil 0,3/0,5oz, dan maks 3oz.



FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabrik, kami memiliki pembuatan PCB prototipe cepat independen & jalur produksi PCB volume besar.



Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
J: Kapasitas produksi bulanan kami adalah 50.000 meter persegi/bulan dan 5000 jenis/bulan.



Q3: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan menyelesaikannya.



Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL,UPS,FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan pengumpulan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.



Q5: Untuk apa lead time standar Andaproduksi?
A: Sampel/prototipe (kurang dari 3sqm):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan pergantian cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan pergantian cepat)
Produksi massal (kurang dari 200sqm):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Tag:

TG170 PCB Dua Sisi

PCB lapisan ganda 1.6mm

PCB Dua Sisi ODM
