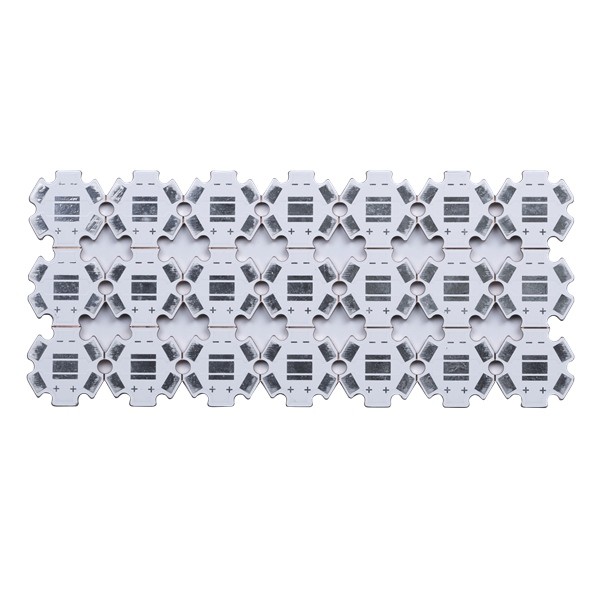

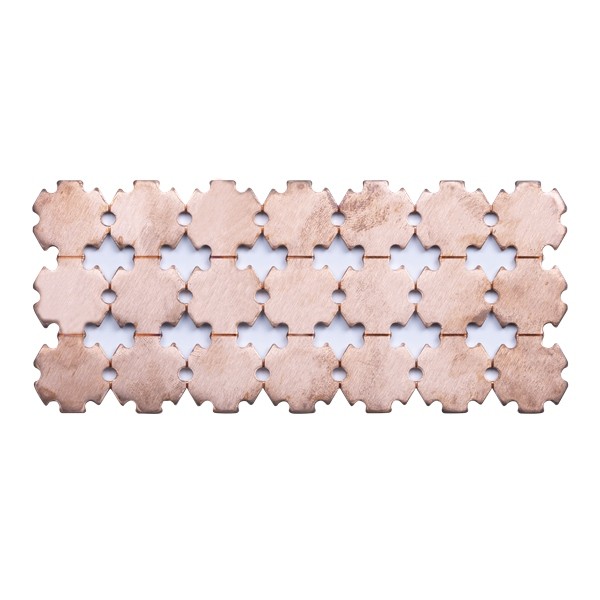

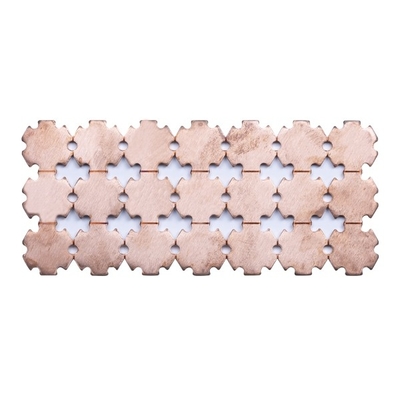

HASL Papan sirkuit tembaga Gratis Timbal 2.0mm tebal tembaga pcb 1 lapisan
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan Sirkuit Cetak Dasar Tembaga 1L | Marterial | CU |
|---|---|---|---|
| Permukaan selesai | LF HASL | Ketebalan papan | 2.0MM |
| Ketebalan tembaga | 1/0 OZ | Tegangan rusak | 4KV |
| Topeng solder | putih | Legenda | hitam |
| Profil papan selesai | V-CUT/Meninju | Produk komunikasi aplikasi | Perangkat catu daya |
| Cahaya Tinggi | Papan Sirkuit Tembaga ODM,Papan Sirkuit Tembaga 2.0mm,Pcb Tembaga Tebal 2.0mm |
||
Deskripsi Produk
HASL Papan Sirkuit Tembaga Bebas Timbal 2.0mm Tebal Tembaga Pcb 1 Lapisan
Papan PCB Tembaga Pembuatan Papan PCB HASL Papan Sirkuit Cetak Basis Tembaga PCB Gratis
Papan Sirkuit Cetak Dasar Tembaga 1L
PCB berbasis tembaga atau copper core PCB adalah PCB inti logam yang menggunakan tembaga sebagai bahan dasarnya.Seperti semua PCB inti logam, ia juga memiliki tiga lapisan utama.Lapisan atas terbuat dari tembaga, yang bertanggung jawab untuk sambungan listrik antar komponen.Lapisan ini standar di semua jenis PCB.Lapisan kedua adalah lapisan dielektrik yang mencegah arus dari lapisan atas ke lapisan dasar.Meskipun lapisan ini adalah isolator listrik, itu adalah konduktor panas yang baik.Ini mentransfer panas yang dihasilkan oleh komponen dan membantu dalam pembuangan panas.Lapisan bawah PCB adalah tembaga, itulah sebabnya PCB inti tembaga.
PCB berbasis tembaga memberikan kinerja terbaik di antara semua PCB inti logam.PCB ini digunakan untuk tujuan tertentu, termasuk sirkuit frekuensi tinggi dan variasi suhu tinggi.Mereka dapat menghilangkan panas lebih baik daripada PCB inti besi dan aluminium.
| Jenis/merek laminasi: | Cu | Lapisan papan sirkuit: | 1 lapisan |
| Papan PCB tebal: | 2.0 MM | Ketebalan Tembaga yang berbeda: | 1/0 OZ |
| Konduktivitas termal | 10 W/ m·K | Profil papan selesai: | V-CUT/Meninju |
| Detail penahan solder: | putih | Tegangan rusak | 4KV |
| Detail legenda: | Tidak ada | rincian permukaan: | LFHASL |
| Penggunaan papan sirkuit: | Perangkat catu daya | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
