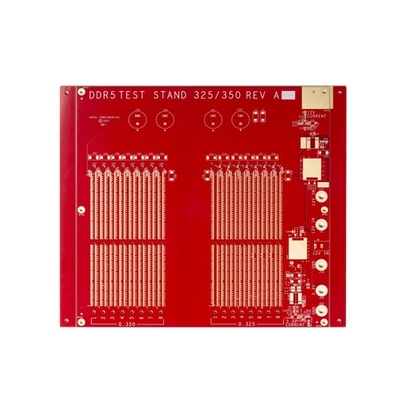

Topeng Solder Merah, Putar Cepat Papan PCB, Prototipe Cepat 2.4mm 4 Lapisan

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135577
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Papan Sirkuit Cetak 4 Lapisan Cepat Berubah Merah dan Tebal Marterial FR4 TG170
Ketebalan papan 2.4mm Ketebalan tembaga 1/1/1/1OZ
Lubang pengeboran mekanis terkecil 0.4mm Min. min. line distance/space jarak/spasi garis 4/4jt
Permukaan selesai Emas Perendaman Topeng solder merah
Persyaratan Khusus kontrol impedansi / TG ​​. tinggi Produk komunikasi aplikasi Digital
Cahaya Tinggi

2.4mm Quick Turn PCB Boards

,

1OZ Quick Turn PCB Boards

,

2.4mm quick turn pcb

Tinggalkan pesan
Deskripsi Produk

Topeng Solder Merah, Putar Cepat Papan PCB, Prototipe Cepat 2.4mm 4 Lapisan

Putar Cepat Papan PCB Topeng Solder Merah Papan Sirkuit Cetak Tebal Permintaan Prototipe Cepat Permintaan Mendesak

Papan Sirkuit Cetak 4 Lapisan Cepat Berubah Merah dan Tebal


Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan
Ukuran panel minimal selesai adalah 5 * 5mm
Bahan PCB termasuk PI + FR4, FR4, Rogers, dll
Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Toleransi busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)
Kemampuan lubang bor HDI Min: 0,08-0,10MM
Kemampuan track/celah PCB: 3mil (0,075mm)
Metode garis besar PCB: Perutean / V-CUT / Punching

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Kemampuan lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um
Film oksidasi kemampuan OSP: 0.2-0.5um



Jumlah lapisan papan sirkuit: 4L Laminasi papan sirkuit: FR4 TG170
Lapisan Tembaga tebal: 1/1/1/1OZ Ketebalan papan: 2.4MM
Ukuran lubang terkecil: 0.40mm Track/celah PCB terkecil: 4/4jt
Warna topeng solder: merah Warna layar sutra: putih
Permukaan PCB selesai: Emas Perendaman Profil papan: Perutean/V-CUT
Aplikasi Papan PCB: produk digital
Meminta persyaratan khusus: kontrol impedansi / TG ​​tinggi

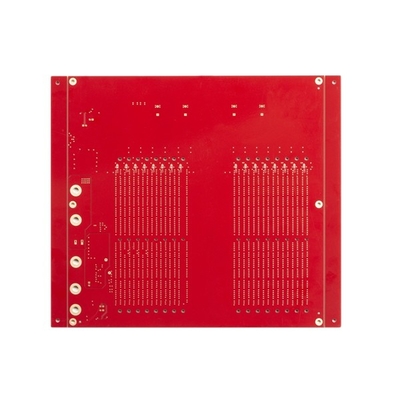

Topeng Solder Merah, Putar Cepat Papan PCB, Prototipe Cepat 2.4mm 4 Lapisan 0
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.


Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)


Q3: Apakah file PCB kami akan diperiksa.
J: Ya.Data Anda akan diperiksa oleh Tim Engineer kami.Jika kami menemukan masalah teknis atau memiliki pertanyaan, kami akan menghubungi Anda dan menyelesaikan masalah bersama.


Q4: Apakah produk kami akan diuji sebelum pengiriman.
J: Ya.Kami dapat menyediakan Pengujian Sirkuit Fungsi jika Anda memberi kami metode pengujian.


Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
