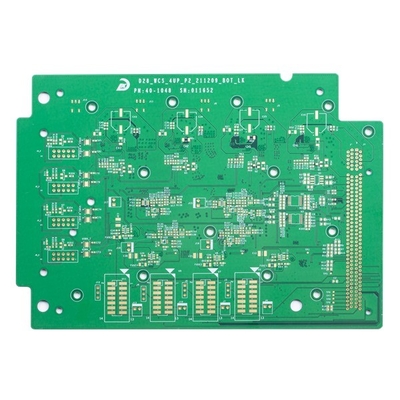

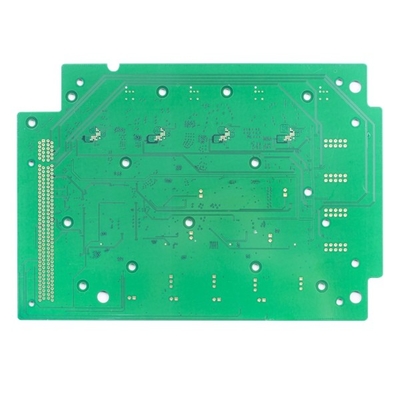

1.6mm FR4 ENIG 6 Lapisan Papan Sirkuit PCB Green Solder Mask Immersion Gold

1.6mm FR4 ENIG 6 Lapisan Papan Sirkuit PCB Green Solder Mask Immersion Gold

Putar Cepat Papan PCB Press-Fit Lubang PCB Warna Hijau Solder Masker ENIG PCB 6 Lapisan Pembuatan PCB Pesanan Mendesak

6L Lubang Press-fit Cepat Putar PCB

Didirikan pada tahun 2010, Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak.Produk Huashengxin mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan kaku-flex dll. Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Dan produk kami banyak diterapkan mulai dari industri komunikasi, perangkat catu daya, jaringan komputer hingga industri dirgantara.

Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)

Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan

Ukuran panel minimal selesai adalah 5 * 5mm
Bahan PCB termasuk PI + FR4, FR4, Rogers, dll
Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Toleransi busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)

Kemampuan lubang bor HDI Min: 0,08-0,10MM
Kemampuan track/celah PCB: 3mil (0,075mm)
Metode garis besar PCB: Perutean / V-CUT / Punching

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Kemampuan lubang pengisian topeng solder: 0.1-0.5mm

Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um
Film oksidasi kemampuan OSP: 0.2-0.5um

FAQ:
Q1:Bagaimana saya bisa mendapatkan kutipan??
A: Mohon kirimkan file gerber dengan format Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB dan berikan jumlah permintaan.Kami akan memberikan kutipan sesuai.

Q2: Bisakah Anda membuat PCB dari file gambar??
A: Tidak. Tetapi jika Anda dapat mengirimkan sampel PCB kepada kami, kami dapat mengkloning desainnya dan menyelesaikannya.

Q3: Apakah Anda memiliki stok PCB?.
A: Sebagian besar papan PCB disesuaikan, dan mereka memiliki desain yang berbeda, kami memproduksinya sesuai dengan file gerber yang disediakan oleh pelanggan.

Q4: Bahan FR4 apa yang biasanya Anda gunakan?

A: Kingboard, ITEQ, Shengyi...

Q5:Cara pengiriman seperti apa yang biasanya Anda gunakan??
A: Untuk pesanan volume kecil, kami selalu menyarankan untuk mengirimkan papan melalui layanan DHL, UPS, FedEx door to door, kami dapat menggunakan akun pengiriman Anda untuk melakukan pengumpulan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (bea masuk tidak dibayar).
Dan untuk pesanan volume besar, untuk menghemat biaya pengiriman, kami akan menyarankan untuk mengatur pengiriman melalui udara atau laut, Tentu saja, jika Anda memiliki pengirim sendiri dan dapat memberikan informasi kepada kami, kami dapat menghubungi mereka untuk mengatur pengiriman.
