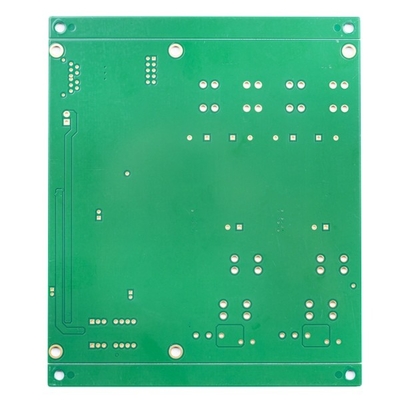

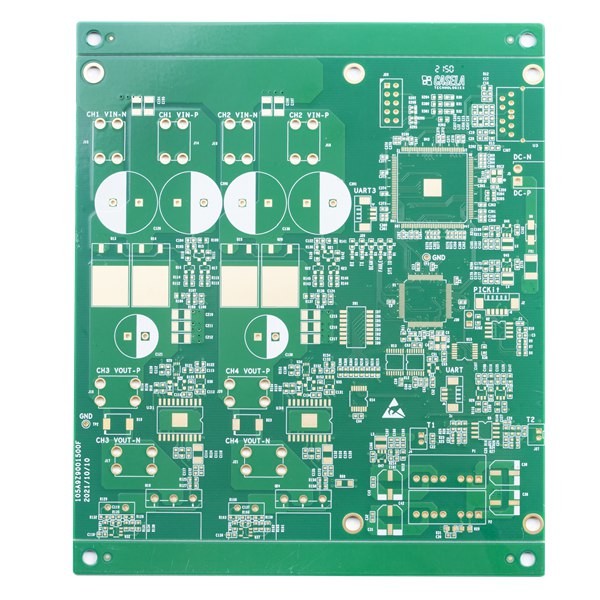

TG150 Halogen Gratis Fr4 Papan PCB Dua Sisi 1.6mm 6mil Immersion Gold

Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xNama PCB | Double Sided Halogen Free Resin diisi PCB | Marterial | FR4 bebas halogen |
---|---|---|---|
Ketebalan papan | 1.6mm | Ketebalan tembaga | 1/1oz |
Lubang pengeboran mekanis terkecil | 0.5mm | Min. min. line distance/space jarak/spasi garis | 6/6jt |
Perawatan selesai | Emas Perendaman | Topeng solder | TAIYO hijau |
Persyaratan Khusus | bebas halogen/kontrol impedansi/resin diisi dan dilapisi; | Produk komunikasi aplikasi | komunikasi |
Cahaya Tinggi | TG150 Halogen Gratis Fr4 PCB,6mil Halogen Gratis Fr4 PCB,1.6mm 6mil Fr4 Papan PCB |
TG150 Halogen Gratis Fr4 Papan PCB Dua Sisi 1.6mm 6mil Immersion Gold
Dua Sisi PCB Resin Terpasang Lubang Kontrol Impedansi Bahan Bebas Halogen Bahan TG150 Papan Dua Sisi
Double Sided Halogen Free Resin diisi PCB
Sirkuit HSX mencakup total area produksi 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, menghasilkan lebih dari 5.000 jenis PCB setiap bulan.Produknya banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan dirgantara.
Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, peralatan medis, dan luar angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang maju.
Ukuran panel kemampuan pabrik HSX adalah maks 740x500mm, tetapi jika ukuran panel lebih besar dari 600mm, maka perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.
Ketebalan PCB yang dapat kami capai adalah dari 0.2mm hingga 4.0mm, ketika ketebalan papan lebih rendah dari 0.2mm, atau lebih tinggi dari 4mm, papan perlu dievaluasi terlebih dahulu.(PS. Ketika ketebalan papan sama dengan atau kurang dari 0,6 mm, itu tidak akan berlaku untuk permukaan HASL selesai)
Ketebalan dasar tembaga lapisan dalam dan luar paling kecil 0,3/0,5oz, dan maks 3oz.
0.15mm adalah kemampuan ukuran lubang minumun pabrik, ketika ukuran lubang lebih kecil dari 0.15mm, papan harus ditinjau terlebih dahulu.
Warna-warna dari penahan solder mengandung hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai pelanggan tentukan.
Warna berkaki mengandung putih, hitam dan sebagai pelanggan tentukan.
Jumlah lapisan: | 2 lapisan | Laminasi papan sirkuit: | FR4 TG150 |
Ketebalan Tembaga yang berbeda: | 1/1 OZ | Papan PCB tebal: | 1.6 MM |
Lubang pengeboran mekanis terkecil: | 0,50 mm | min.jarak/spasi garis: | 6/6jt |
Warna topeng solder: | TAIYO hijau | Warna legenda: | warna putih |
permukaan PCB selesai: | Emas Perendaman | Profil papan: | Penggilingan + V-CUT |
Aplikasi Papan PCB: | komunikasi | ||
Meminta Khusus | bebas halogen / kontrol impedansi / resin diisi dan dilapisi |
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan belokan cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
