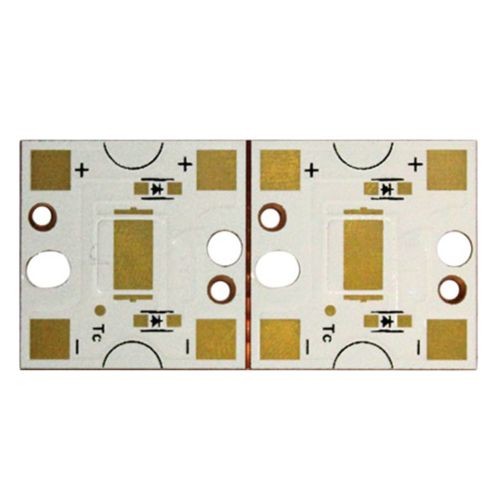

Perendaman Papan PCB Tembaga Emas Dua Sisi 3.2mm CU FR4 Solder Putih
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan PCB tembaga clab | Marterial | CU FR4 |
|---|---|---|---|
| Permukaan selesai | Emas Perendaman | Ketebalan papan | 3.2mm |
| Ketebalan tembaga | 1/0 OZ | Topeng solder | putih |
| Profil | Rute | Produk komunikasi aplikasi | Perangkat catu daya |
| Cahaya Tinggi | Papan PCB Tembaga 3.2mm,Papan PCB Tembaga ODM OEM,PCB berbasis tembaga 3.2mm |
||
Deskripsi Produk
Perendaman Papan PCB Tembaga Emas Dua Sisi 3.2mm CU FR4 Solder Putih
Papan PCB Tembaga Papan PCB Copper Clab Papan PCB Berbasis Tembaga Papan Sirkuit Tercetak Produsen
Papan PCB tembaga clab
PCB berbasis tembaga atau copper core PCB adalah PCB inti logam yang menggunakan tembaga sebagai bahan dasarnya.Seperti semua PCB inti logam, ia juga memiliki tiga lapisan utama.Lapisan atas terbuat dari tembaga, yang bertanggung jawab untuk sambungan listrik antar komponen.Lapisan ini standar di semua jenis PCB.Lapisan kedua adalah lapisan dielektrik yang mencegah arus dari lapisan atas ke lapisan dasar.Meskipun lapisan ini adalah isolator listrik, itu adalah konduktor panas yang baik.Ini mentransfer panas yang dihasilkan oleh komponen dan membantu dalam pembuangan panas.Lapisan bawah PCB adalah tembaga, itulah sebabnya PCB inti tembaga.
PCB berbasis tembaga memberikan kinerja terbaik di antara semua PCB inti logam.PCB ini digunakan untuk tujuan tertentu, termasuk sirkuit frekuensi tinggi dan variasi suhu tinggi.Mereka dapat menghilangkan panas lebih baik daripada PCB inti besi dan aluminium.
| item | Kemampuan |
| Klasifikasi Dewan | Basis Tembaga, Basis Keramik, Berpakaian Tembaga |
| Bahan | Tembaga, FR4 |
| Pengobatan permukaan | HASL/ENIG/OSP/Perak |
| Jumlah Lapisan | Papan cetak satu sisi/Papan cetak dua sisi |
| Ukuran Papan Maks. | 1200mm * 480mm |
| Ukuran Papan Minimum | 5mm * 5mm |
| Lebar jejak / Spasi | 0.1mm/0.1mm |
| Ketebalan papan | 0.5mm-5.0mm |
| Ketebalan Tembaga | 35um/70um/105um/140um/175um/210um |
Q1: Berapa jumlah pesanan minimum Anda?
A: Tidak Ada MOQ. Kuantitas hanya akan mempengaruhi harga.Silahkan hubungi kami untuk RFQ.
Q2: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q3: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.
Q4: Di negara mana Anda pernah bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
