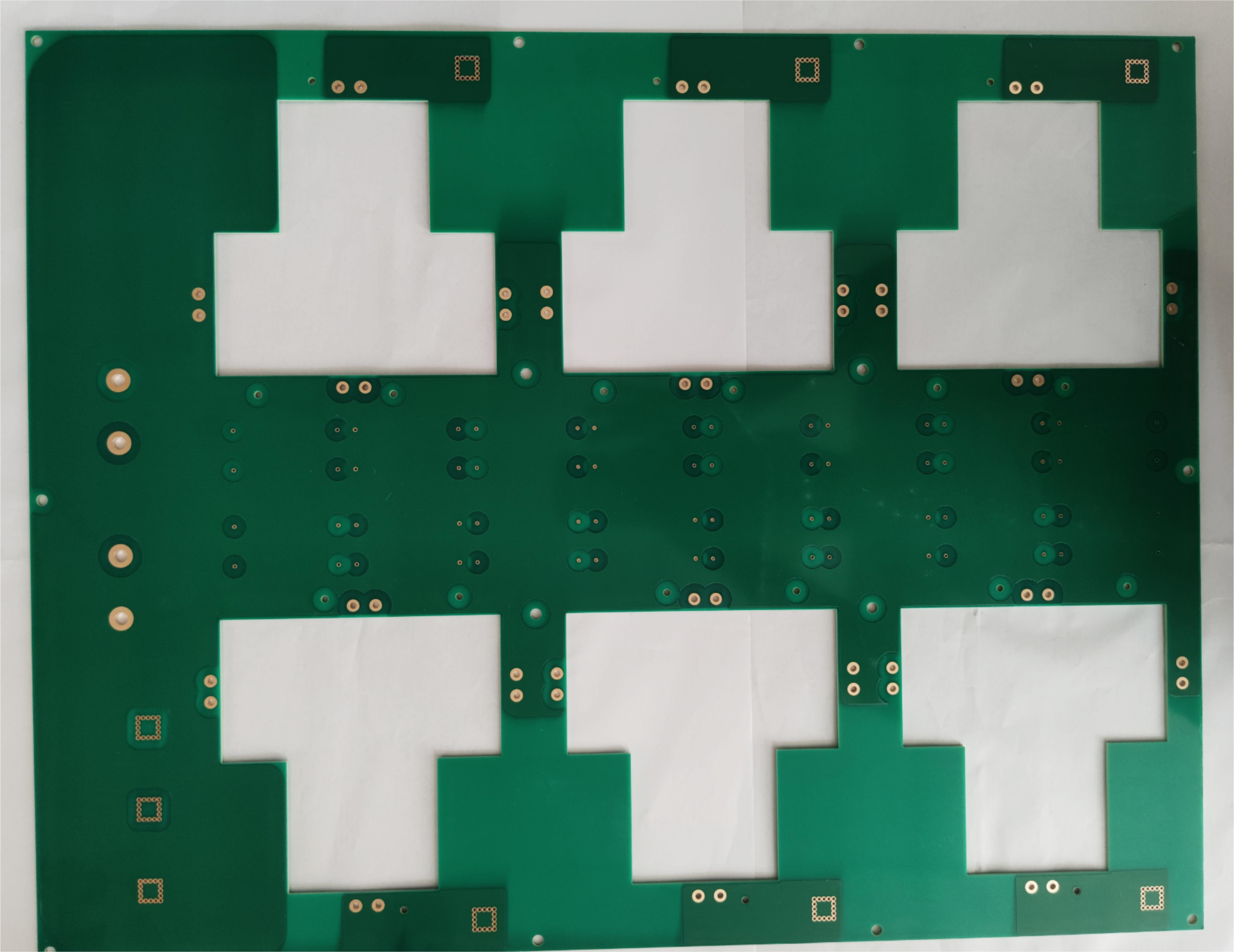

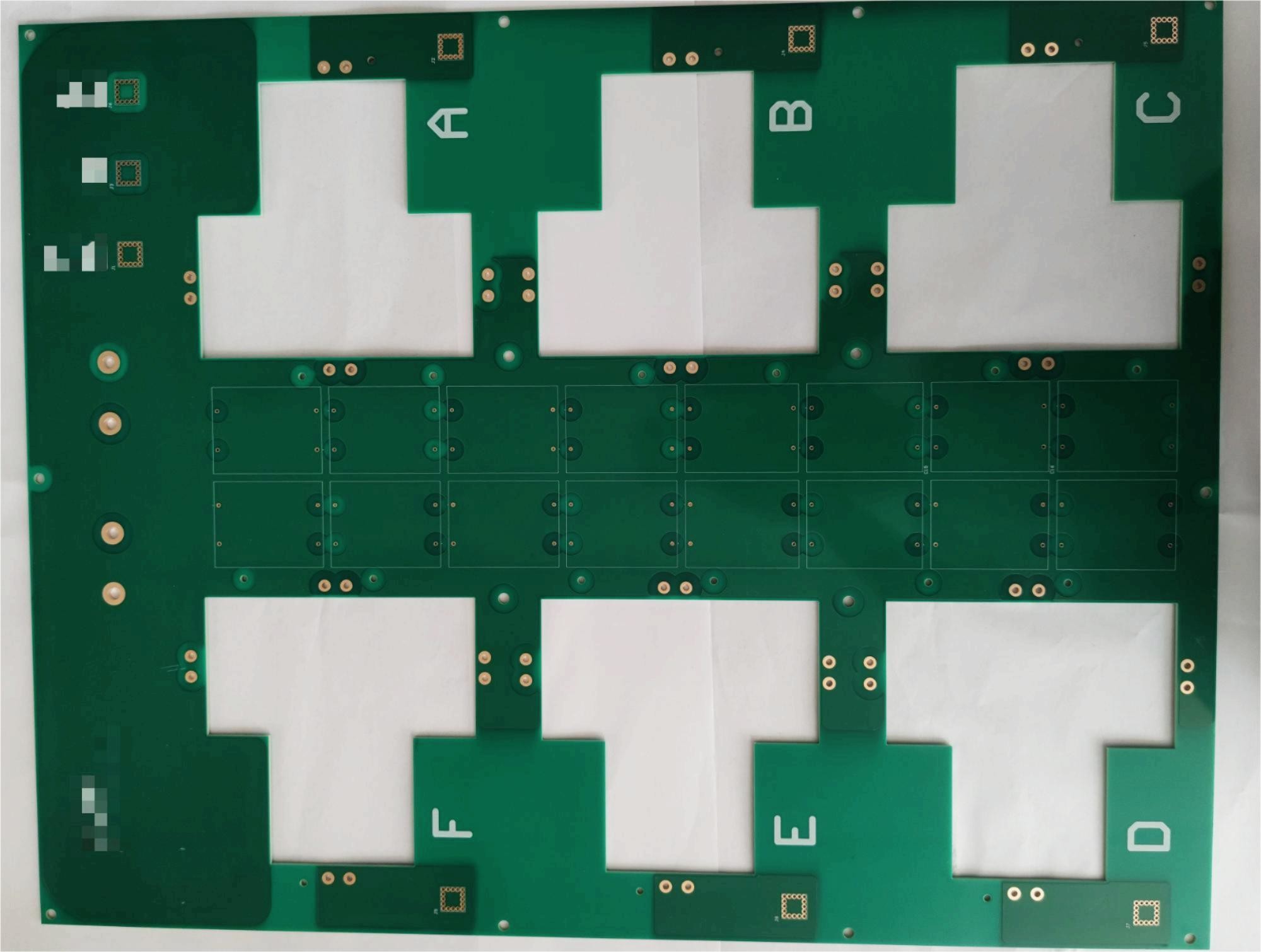

1.6MM Dua Sisi PCB FR4 TG150 Halogen Gratis 3mil Masker Solder Hijau

1.6MM Dua Sisi PCB FR4 TG150 Halogen Gratis 3mil Masker Solder Hijau

FR4 TG150 1.6MM Dua Sisi PCB Halogen Gratis 3mil Masker Solder Hijau

PCB Tinggi Dua Sisi

Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang canggih.

Ukuran panel kemampuan pabrik HSX adalah maksimal 740x500mm, namun bila ukuran panel lebih besar dari 600mm, perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.

Ketebalan PCB yang dapat kami capai adalah dari 0,2 mm hingga 4,0 mm, ketika ketebalan papan lebih rendah dari 0,2 mm, atau lebih tinggi dari 4 mm, papan perlu dievaluasi terlebih dahulu.(PS. Ketika ketebalan papan sama dengan atau kurang dari 0,6mm, itu tidak akan berlaku untuk permukaan HASL yang telah selesai)

Ketebalan tembaga dasar lapisan dalam dan luar paling kecil 0,3/0,5oz, dan maks 3oz.

0,15mm adalah kemampuan ukuran lubang minumun pabrik, bila ukuran lubang lebih kecil dari 0,15mm, papan perlu ditinjau terlebih dahulu.

Warna penahan solder mengandung hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sesuai spesifikasi pelanggan.
Warna berkaki berisi putih, hitam dan sesuai spesifikasi pelanggan.





FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabrik, kami memiliki pembuatan PCB prototipe cepat independen & jalur produksi PCB volume besar.

Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
J: Kapasitas produksi bulanan kami adalah 50.000 meter persegi/bulan dan 5000 jenis/bulan.

Q3: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan menyelesaikannya.

Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL,UPS,FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan pengumpulan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.

Q5: Apa lead time standar Anda untuk produksi?
A: Sampel/prototipe (kurang dari 3sqm):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan pergantian cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan pergantian cepat)
Produksi massal (kurang dari 200sqm):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
