High TG150 Double Sided PCB Green Solder Mask Board Assembly FR4 S1000 - 2M

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 9664
Kuantitas min Order 1 BUAH
Kemasan rincian Kekosongan
Waktu pengiriman tercepat 24 jam untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Papan Sirkuit Cetak Dua Sisi Marterial FR4 S1000-2M TG170
Ketebalan Papan 1,6mm Ketebalan tembaga 1/1 ons
Lubang pengeboran Mekanik Terkecil 0,25mm Min. Min. line distance/space jarak garis/spasi 3/3 juta
Topeng solder TAIYO Green Persyaratan Khusus kontrol impedansi/resin diisi dan dilapisi
Cahaya Tinggi

PCB Dua Sisi TG150 Tinggi

,

Papan Masker Solder PCB Dua Sisi

,

FR4 S1000-2M PCB Dua Sisi

Tinggalkan pesan
Deskripsi Produk

Tinggi TG-150 PCB Dua Sisi Hijau Solder Masker Majelis Papan PCB



Papan Sirkuit Cetak Dua Sisi



Didirikan pada tahun 2010, Shenzhen Huashengxin Circuit adalah produsen profesional untuk papan sirkuit tercetak.HSX Circuit menyediakan layanan produksi putaran cepat yang fleksibel (12 jam hingga 72 jam), serta manufaktur PCB volume kecil hingga volume besar.Produknya meliputi 1~32L FR-4 PCB, IMS PCB, HDI Boards, papan PTFE frekuensi tinggi dan papan Rigid-flex dll.



Sirkuit HSX mencakup area produksi total 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, menghasilkan lebih dari 5.000 jenis PCB setiap bulan.Produknya banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.



Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi putaran cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar manufaktur PCB.



Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.HSX memiliki tim yang berpendidikan tinggi dan berpengalaman serta peralatan produksi yang canggih.



Ukuran panel kemampuan pabrik HSX adalah maksimal 740x500mm, namun bila ukuran panel lebih besar dari 600mm, perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.



Ketebalan PCB yang dapat kami capai adalah dari 0,2 mm hingga 4,0 mm, ketika ketebalan papan lebih rendah dari 0,2 mm, atau lebih tinggi dari 4 mm, papan perlu dievaluasi terlebih dahulu.(PS. Ketika ketebalan papan sama dengan atau kurang dari 0,6mm, itu tidak akan berlaku untuk permukaan HASL yang telah selesai)



Ketebalan tembaga dasar lapisan dalam dan luar paling kecil 0,3/0,5oz, dan maks 3oz.



0,15mm adalah kemampuan ukuran lubang minumun pabrik, bila ukuran lubang lebih kecil dari 0,15mm, papan perlu ditinjau terlebih dahulu.



Warna penahan solder mengandung hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sesuai spesifikasi pelanggan.


Warna berkaki berisi putih, hitam dan sesuai spesifikasi pelanggan.



Jumlah lapisan papan sirkuit: 2L Laminasi papan sirkuit: FR4 S1000-2M TG170
Lapisan Tembaga tebal: 1/1OZ Ketebalan papan: 1,6MM
Ukuran lubang terkecil: 0,25mm Jalur/celah PCB terkecil: 3/3 juta
Warna topeng solder: TAIYO Green Warna layar sutra: Putih
Permukaan PCB selesai: OSP Profil dewan: Routing V-CUT
Aplikasi Papan PCB: kontrol industri
Meminta persyaratan khusus: resin diisi dan disepuh

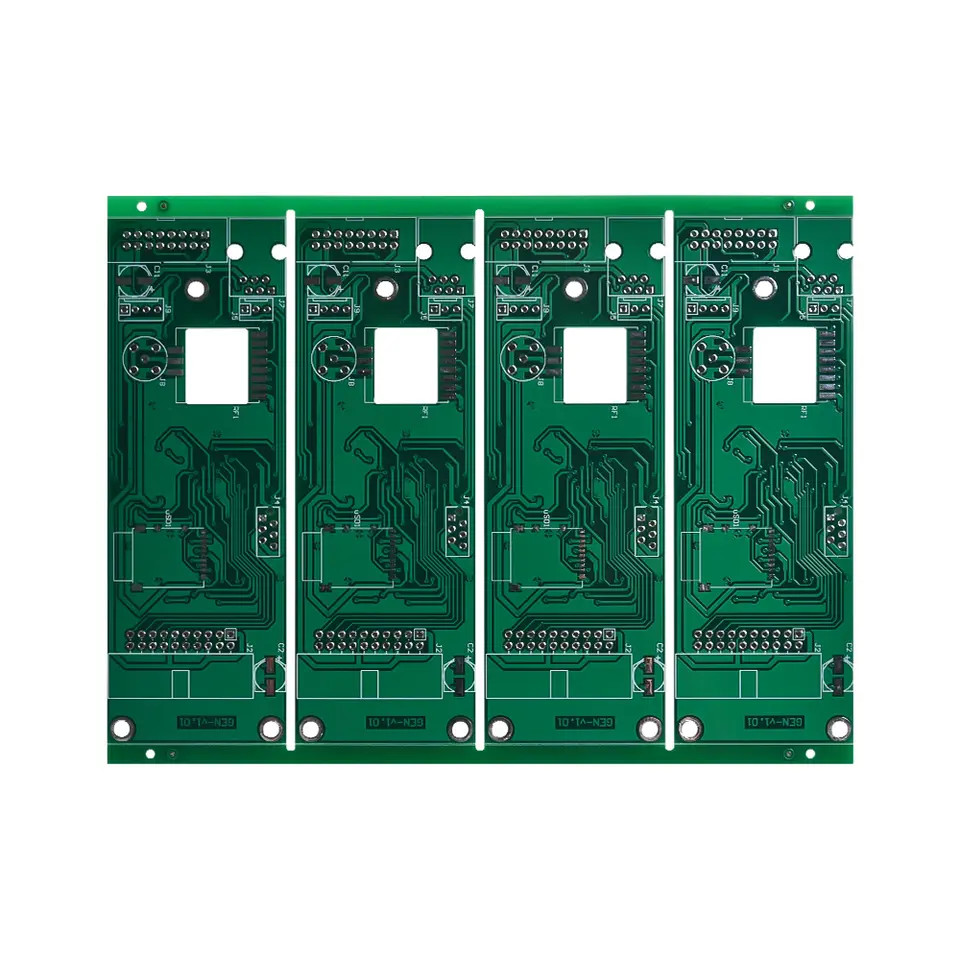

High TG150 Double Sided PCB Green Solder Mask Board Assembly FR4 S1000 - 2M 0

FAQ:
Q1: Bisakah Anda menyediakan layanan Majelis PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.



T2: Negara mana saja yang pernah Anda tangani?
J: AS, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India, dll.



Q3: Apakah file PCB saya aman ketika saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah memproduksi PCB untuk orang lain dengan file Anda kecuali kami mendapat izin tertulis dari pihak Anda, atau kami akan membagikan file ini dengan pihak ke-3 lainnya.Dan kami dapat menandatangani NDA dengan klien jika perlu.



Q4: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan menyelesaikannya.



Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3sqm):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan pergantian cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan pergantian cepat)
Produksi massal (kurang dari 200sqm):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
