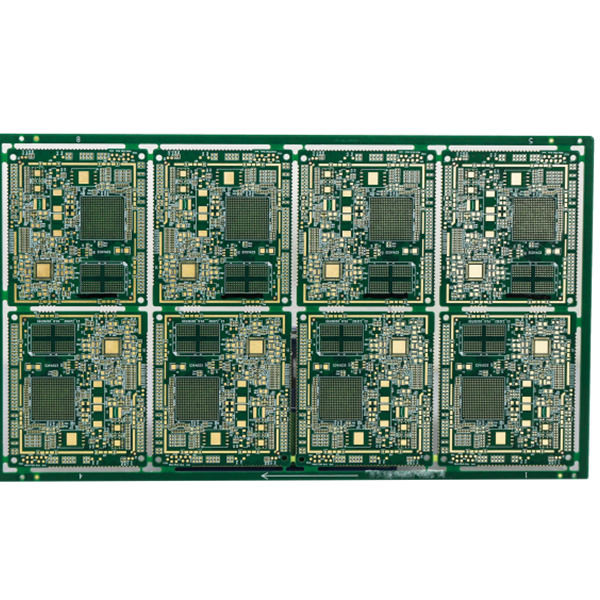

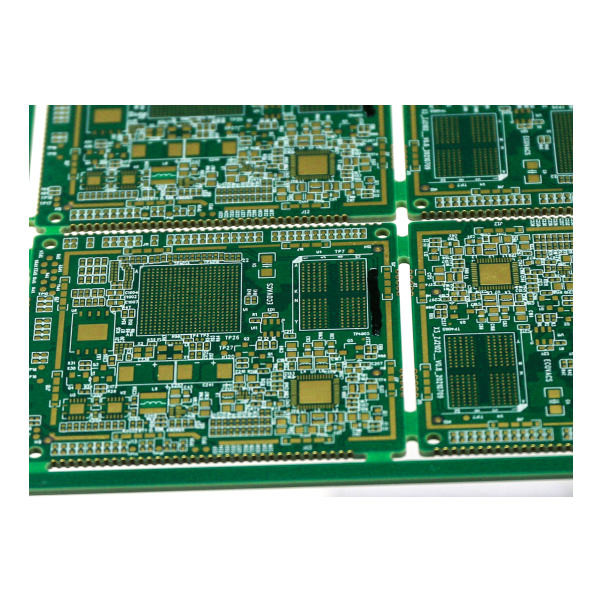

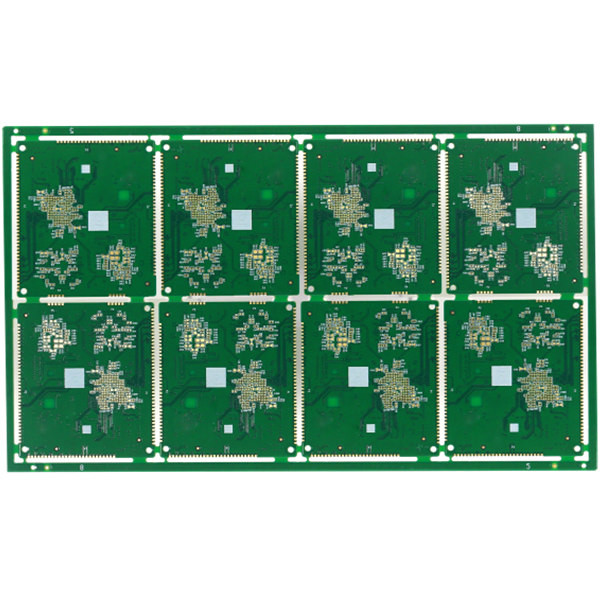

Papan Sirkuit Cetak Multilayer Setengah Lubang Kaku FR4 TG150 Enig Finish Pcb
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Lapisan PCB | Papan sirkuit cetak multilayer FR4 kaku | Marterial | FR4, TG150, CAF-ANTI |
|---|---|---|---|
| Permukaan PCB selesai | ENIG | Topeng solder | Warna hijau, sisi ganda |
| Legenda | Warna putih, sisi ganda | Detail lainnya | setengah lubang |
| Cahaya Tinggi | TG150 Multilayer Printed Circuit Board,FR4 TG150 Multilayer Printed Circuit Board,TG150 Enig Finish Pcb |
||
Deskripsi Produk
Papan Sirkuit Cetak Multilayer Setengah Lubang Kaku FR4 TG150 Enig Finish Pcb
Papan Sirkuit Cetak Multilayer Setengah Lubang PCB Rigid Printed Cicuit Board Papan Sirkuit Terpadu
Papan sirkuit cetak multilayer FR4 kaku
Kami dapat membuat papan maksimal 32 lapis, tetapi jika lapisan papan berukuran 20L atau lebih dari 20L, kami harus meninjaunya terlebih dahulu.
Ukuran panel maksimal yang bisa kami lakukan adalah 740*500 MM, tetapi jika ukuran panel lebih besar dari 600mm, kami perlu meninjaunya terlebih dahulu.Dan ukuran panel minimum yang bisa kita lakukan adalah 5*5mm.
Bahan PCB termasuk PI + FR4, FR4, Rogers, bahan TG tinggi, bahan anti-CAF dan sebagainya.
Kemampuan ketebalan PCB adalah dari 0.2mm hingga 4.0mm (jika ketebalan papan0.6mm, itu tidak akan berlaku untuk perawatan permukaan HASL) .Dan jika ketebalan papan kurang dari 0.2mm, atau lebih besar dari 4mm, maka perlu ditinjau terlebih dahulu.
Ketebalan tembaga dari tembaga dasar bagian dalam dan luar minimal 0,3/0,5oz, maks 3oz.
Terkecilukuran lubang 0.15mm, jika ukuran lubang lebih kecil dari 0.15mm, kita perlu meninjaunya terlebih dahulu.
Ketebalan topeng solder standar adalah 15-20um.
Warna topeng solder termasuk:hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagainya.
Warna silkscreen termasuk putih, hitam dan sebagai permintaan pelanggan.
| Lapisan PCB | Papan sirkuit cetak multilayer FR4 kaku |
| permukaan PCB | ENIG |
| bahan PCB | FR4, TG150, CAF-ANTI |
| Ketebalan PCB | 1.6 |
| min.ukuran lubang | 0.25mm |
| Jalur/celah PCB: | 0.13mm |
| garis besar PCB |
Perutean dan V-CUT |
| Masker solder PCB | Hijau |
| layar sutra PCB | putih |
| rincian pengiriman | kapal sebagai unit sirkuit |
| detail lainnya | Setengah lubang, kelas IPC 2 |
FAQ:
1. Layanan apa yang dapat Anda berikan?
Pembuatan PCB, Perakitan PCB, Prototipe Cepat
2. Seberapa cepat waktu tunggu Anda?
24H tercepat untuk 2L dan 4L, 3WD untuk papan HDI.
3. Bagaimana cara mendapatkan kutipan cepat?
Harap berikan file gerber dan detail papan (termasuk lapisan, ketebalan papan, ketebalan tembaga, perawatan permukaan, topeng solder dan warna silkscreen, permintaan khusus jika ada, jumlah permintaan, dll)
Sampel:
| Lapisan PCB | 2L |
| permukaan PCB | LF-HASL |
| bahan PCB | FR4, TG170 |
| Ketebalan tembaga | 1/1oz selesai |
| Masker solder PCB | Sisi ganda, hijau |
| layar sutra PCB | Sisi ganda, Putih |
| Kuantitas | 15 pcs, 15 hari kerja |
4. Syarat pembayaran apa yang Anda miliki?
Transfer Kawat (T/T)
