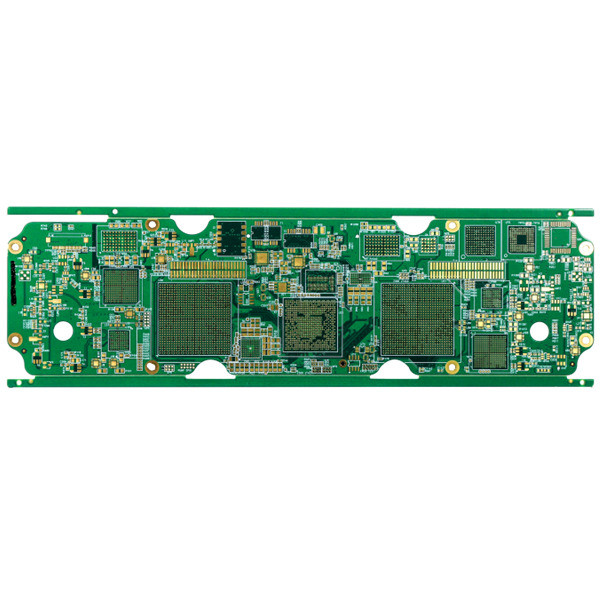

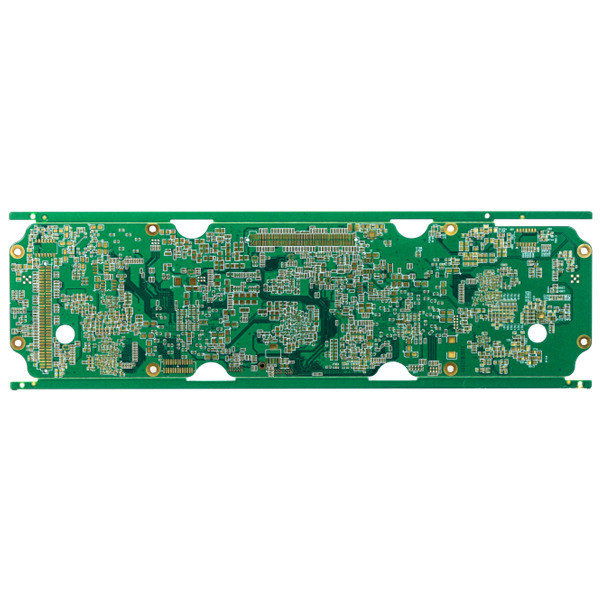

FR4 TG135 Multi Layer Circuit Board Immersion Au IPC Class 2 PCB

FR4 TG135 Multi Layer Circuit Board Immersion Au IPC Class 2 PCB

Papan Sirkuit Tercetak Multilayer Prototipe Papan Sirkuit Tercetak Papan Sirkuit Tercetak Memesan Papan Sirkuit Tercetak

Papan sirkuit cetak multilayer

Lapisan papan yang bisa kita buat bisa mencapai 32, tetapi jika lapisan papan 20 atau lebih dari 20, perlu ditinjau terlebih dahulu.

Ukuran panel dari kemampuan pabrik HSX adalah max 740x500mm, tetapi ketika ukuran panel lebih besar dari 600mm, maka perlu ditinjau terlebih dahulu.Dan ukuran panel minimum yang bisa kami capai adalah 5*5mm.

Bahan standar termasuk FR4, Rogers, Isola, bahan TG tinggi, bahan anti-CAF dan sebagainya.

Ketebalan PCB yang dapat kami capai adalah dari 0.2mm hingga 4.0mm, ketikaketebalan papan lebih rendah dari 0.2mm, atau lebih tinggi dari 4mm, papan perlu dievaluasi terlebih dahulu.(PS. Kapanketebalan papan sama dengan atau kurang dari0.6mm, itu tidak akan berlaku untuk permukaan HASL selesai)

Ketebalan dasar tembaga lapisan dalam dan luar paling kecil 0,3/0,5oz, dan maks 3oz.

0.15mm adalah kemampuan ukuran lubang minumun pabrik, ketika ukuran lubang lebih kecil dari 0,15mm, papan harus ditinjau terlebih dahulu.

Ketebalan penahan solder standar pabrik adalah dari15 hingga 20um.

Warna-warna dari solder resist mengandung:hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dansebagai pelanggan tentukan.

Warna berkaki mengandung putih, hitam dan sebagai pelanggan tentukan.
