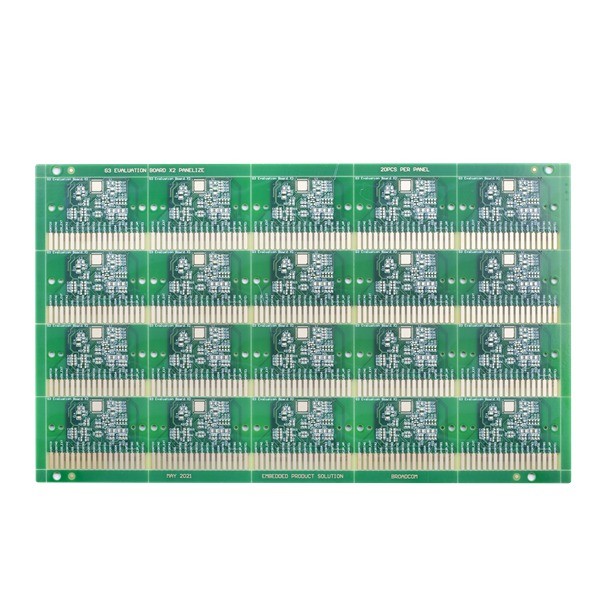

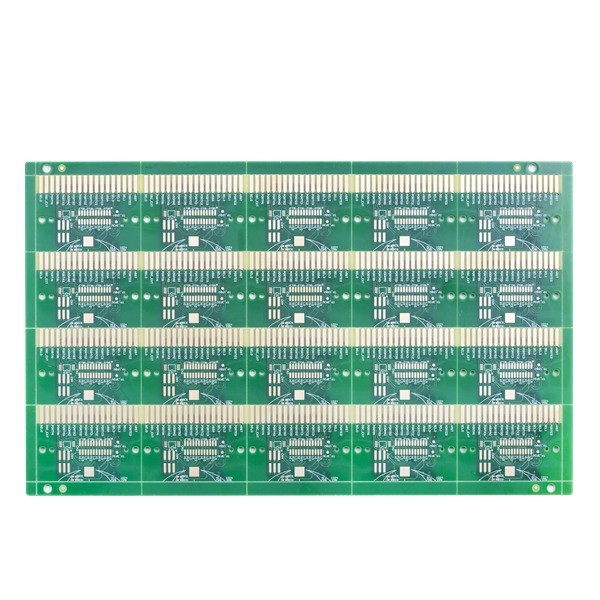

Papan Sirkuit Multilayer Lubang Terpasang Resin ENIG Surface 4L Halogen Gratis 1.6mm
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama Produk | 4L Halogen Gratis Resin diisi PCB | Bahan | FR4 bebas halogen |
|---|---|---|---|
| Perawatan Selesai | ENIG 2u | Ketebalan papan | 1.6mm |
| Ketebalan tembaga jadi | 1/1/1/1OZ | Papan Sirkuit Cetak Gratis Halogen 6L | 0.2MM |
| Jalur/celah PCB minimal | 8/8 juta | Warna topeng solder | HIJAU |
| Warna Layar Sutra | putih | Permintaan special | kontrol impedansi / resin diisi dan dilapisi |
| Cahaya Tinggi | Papan Sirkuit Multilayer 4L,Papan Sirkuit Multilayer 1.6mm,papan multilayer 1.6mm |
||
Deskripsi Produk
Papan Sirkuit Multilayer Lubang Terpasang Resin ENIG Surface 4L Halogen Gratis 1.6mm
Multilayer Printed Circuit Board Resin Ditancapkan Lubang Dan Dilapisi Di Atas PCB Kontrol Impedansi Permukaan ENIG PCB
4L Halogen Gratis Resin diisi PCB
Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)
Ukuran panel minimal selesai: 5 * 5mm
Lubang bor minimum: 0,15mm (＜0,15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Rasio aspek: 15:1 (＞12:1 perlu ditinjau)
Ketebalan papan: 0.2~4.0mm(＜0.2 mm,＞4 mm perlu ditinjau)
Ketebalan tembaga: Lapisan dalam ≤ 6 OZ (≥ 5 OZ untuk 4L, 4 OZ untuk 6L, ≥ 3 OZ untuk 8L dan di atasnya harus ditinjau)
Tembaga lapisan luar≤ 10 OZ (≥5 OZ perlu ditinjau)
Tembaga dalam lubang≤ 5 OZ (≥1 OZ perlu ditinjau
Ruang minimum di lapisan dalam (satu sisi): 4～8L (termasuk): sampel: 4 juta;volume kecil: 4,5 juta;
8~12L (termasuk): sampel: 5 juta;volume kecil: 5,5 juta
12～18L (termasuk): sampel: 6 juta;volume kecil: 6,5 juta
|
||||||||||||||||||||||||||||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
