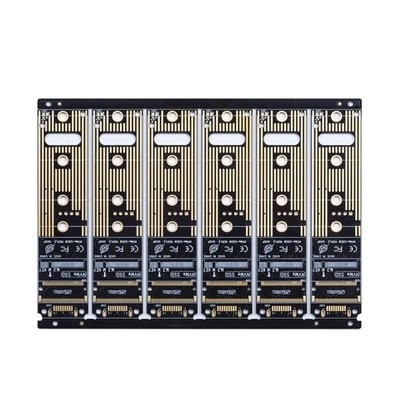

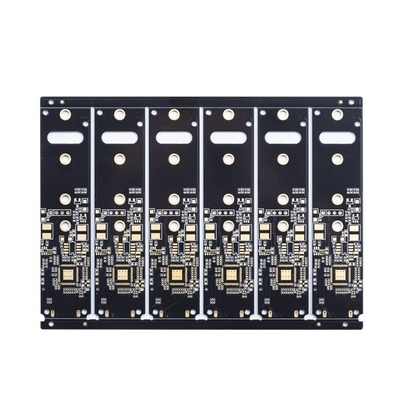

Putar Cepat Papan Sirkuit Fr4 Immersion Gold Pcb Prototype Boards 4mil
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | 4L Multilayer Quik mengubah PCB Hitam | Marterial | FR4 TG135 |
|---|---|---|---|
| Permukaan selesai | Emas Perendaman | Ketebalan papan | 1.0mm |
| Ketebalan tembaga | 1/1/1/1OZ | Min. min. line distance/space jarak/spasi garis | 4/4jt |
| Topeng solder | KSM warna hitam | Lubang pengeboran mekanis terkecil | 0.2MM |
| Persyaratan Khusus | kontrol impedansi | Produk komunikasi aplikasi | kontrol industri |
| Cahaya Tinggi | Papan Sirkuit TG135 Fr4,Papan Sirkuit 4mil Fr4,Papan Prototipe Pcb 4mil |
||
Deskripsi Produk
Putar Cepat Papan Sirkuit Fr4 Immersion Gold Pcb Prototype Boards 4mil
Putar Cepat Papan PCB Black Solder Mask Kontrol Impedansi Bahan FR4 Quick Turn PCB Manufacturer
4L Multilayer Quik mengubah PCB Hitam
Bahan PCB: PI + FR4, FR4, Rogers
Ketebalan PCB: 0.2 ~ 4.0mm (＜0.2 mm, 4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)
ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / V-CUT / Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Layar sutra PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um
|
||||||||||||||||||||||||||||||
FAQ:
Q1: Bisakah Anda menyediakan layanan Perakitan PCB dan sumber komponen?
A: Ya, kami juga dapat menyediakan sumber komponen dan layanan Perakitan PCB serta pembuatan kotak jika diminta.
Q2: Di negara mana Anda pernah bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
