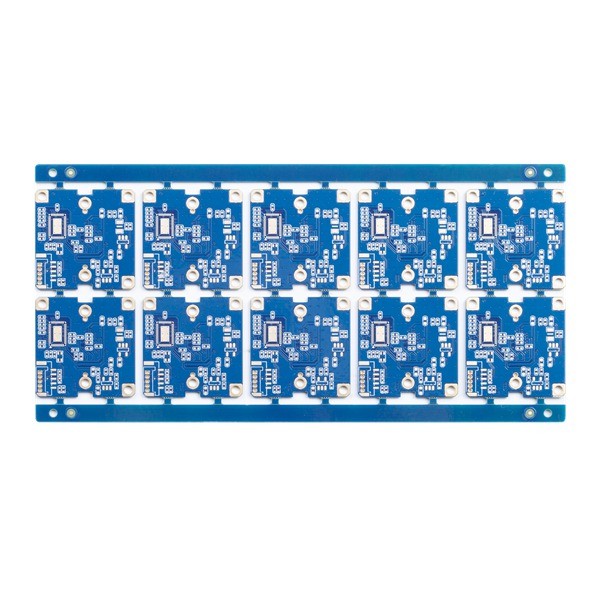

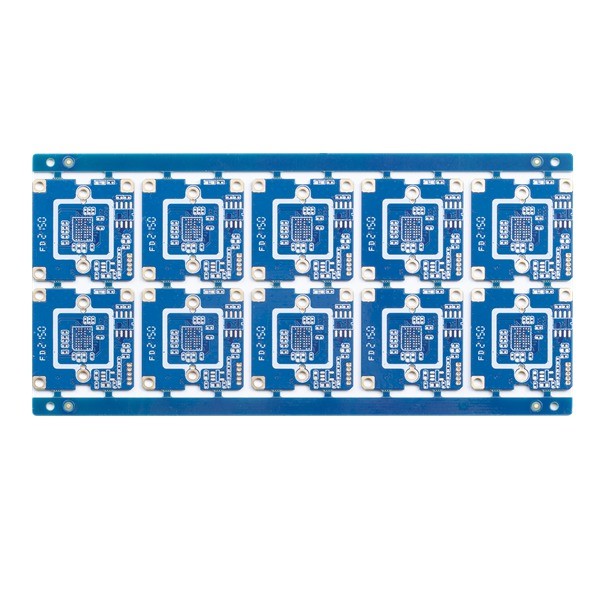

FR4 TG135 Multilayer Quick Turn Papan PCB Blue Solder Mask 3OZ

FR4 TG135 Multilayer Quick Turn Papan PCB Blue Solder Mask 3OZ

Putar Cepat Papan PCB Masker Solder Biru Putar Cepat Produsen PCB Putar Cepat PCB Prototipe PCB Cepat

4L Multilayer Quik mengubah PCB Hitam

Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar Manufaktur PCB.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.

Lapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)
Ukuran panel minimal selesai: 5 * 5mm
Bahan PCB: PI + FR4, FR4, Rogers
Ketebalan PCB: 0.2 ~ 4.0mm (＜0.2 mm, 4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)
ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / V-CUT / Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Layar sutra PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.

Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.

Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.

Q5: Berapa lead time standar Anda untuk produksi??
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
