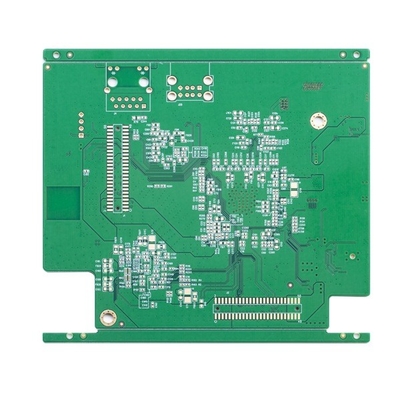

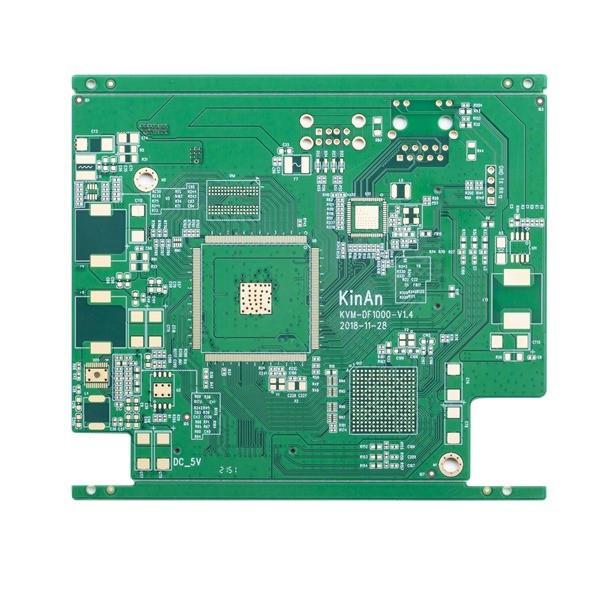

Green Solder Mask Putar Cepat Papan PCB Kontrol Impedansi BGA 1.2mm 5mil

Green Solder Mask Putar Cepat Papan PCB Kontrol Impedansi BGA 1.2mm 5mil

Putar Cepat Papan PCB Topeng Solder Hijau Kontrol Impedansi BGA Kecil Putar Cepat Fabrikasi PCB PCB

4 LAPISAN Quik turn Fast PCB

Produk HSX mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan Rigid-flex dll. Ini menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar Manufaktur PCB.Produk banyak digunakan di bidang teknologi tinggi seperti komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan ruang angkasa.

Papan Sirkuit BGALapisan maksimum: 32 lapisan (≥20 lapisan perlu ditinjau)
Ukuran panel akhir maksimal: 740* 500 MM (> 600 MM perlu ditinjau)
Ukuran panel minimal selesai: 5 * 5mm
Bahan PCB: PI + FR4, FR4, Rogers
Ketebalan PCB: 0.2 ~ 4.0mm (＜0.2 mm, 4 mm perlu ditinjau) (Ketebalan papan 0.6mm, tidak berlaku untuk permukaan HASL)
ketebalan tembaga dari tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (＜0.15 mm perlu ditinjau)
Lubang bor HDI Min: 0,08-0,10MM
Jalur / celah PCB: 3mil (0,075mm)
Garis besar PCB: Perutean / V-CUT / Punching
Ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder: hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Layar sutra PCB: Putih, Hitam dan sebagai permintaan Anda
Ketebalan masker yang dapat dikupas: 500-1000um
Film oksidasi OSP: 0.2-0.5um

FAQ:
Q1:Bagaimana saya bisa mendapatkan kutipan??
A: Mohon kirimkan file gerber dengan format Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB dan berikan jumlah permintaan.Kami akan memberikan kutipan sesuai.

Q2:Bisakah Anda membuat PCB dari file gambar??
A: Tidak. Tetapi jika Anda dapat mengirimkan sampel PCB kepada kami, kami dapat mengkloning desainnya dan menyelesaikannya.

Q3:Apakah Anda memiliki PCB dalam stok?.
A: Sebagian besar papan PCB disesuaikan, dan mereka memiliki desain yang berbeda, kami memproduksinya sesuai dengan file gerber yang disediakan oleh pelanggan.

Q4:Bahan FR4 apa yang biasanya Anda gunakan?

A: Kingboard, ITEQ, Shengyi...

Q5:Cara pengiriman seperti apa yang biasanya Anda gunakan??
A: Untuk pesanan volume kecil, kami selalu menyarankan untuk mengirimkan papan melalui layanan DHL, UPS, FedEx door to door, kami dapat menggunakan akun pengiriman Anda untuk melakukan pengumpulan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (bea masuk tidak dibayar).
Dan untuk pesanan volume besar, untuk menghemat biaya pengiriman, kami akan menyarankan untuk mengatur pengiriman melalui udara atau laut, Tentu saja, jika Anda memiliki pengirim sendiri dan dapat memberikan informasi kepada kami, kami dapat menghubungi mereka untuk mengatur pengiriman.
