FR4 IT180A Layanan Prototipe PCB Cepat Immersion Gold ROHS Disetujui

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 131425
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Papan Sirkuit Cetak FR4 Putar Cepat 4L Marterial FR4 IT180A
Permukaan selesai Emas Perendaman, Jari Emas Ketebalan papan 3.2mm
Ketebalan tembaga 1/1/1/1 OZ selesai Min. min. line distance/space jarak/spasi garis 5/8jt
Topeng solder Warna hijau TAIYO Lubang pengeboran mekanis terkecil 0.7mm
Persyaratan Khusus kontrol impedansi/area au besar/jari emas Produk komunikasi aplikasi industri komunikasi
Cahaya Tinggi

ROHS Fast PCB Prototyping

,

IT180A Fast PCB Prototyping

,

IT180A bga pcb board

Tinggalkan pesan
Deskripsi Produk

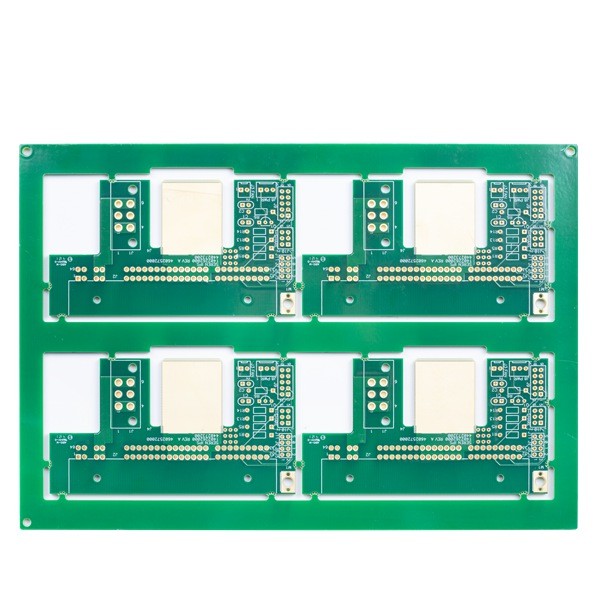

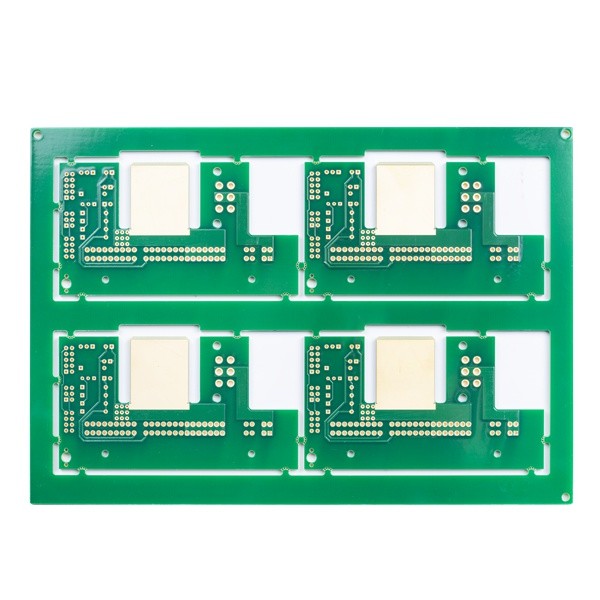

FR4 IT180A Layanan Prototipe PCB Cepat Immersion Gold ROHS Disetujui



Papan PCB Putar Cepat Layanan Pembuatan Prototipe PCB Cepat ROHS Compliant PCB Fabrikasi PCB Cepat



Papan Sirkuit Cetak FR4 Putar Cepat 4L



Produk Huashengxin mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan kaku-flex dll. Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Dan produk kami banyak diterapkan mulai dari industri komunikasi, perangkat catu daya, jaringan komputer hingga industri dirgantara.



Lapisan: 1-32 lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.


Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.


Ukuran panel minimum adalah 5 * 5mm.


Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...


Waktu tekan laminasi lubang buta dan terkubur: Tekan dengan inti yang sama 3 kali (>3 kali perlu ditinjau)


Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau terlebih dahulu.


Kemampuan ketebalan tembaga PCB: Lapisan dalam ≤ 6 OZ (tetapi ketebalan tembaga 5 OZ untuk 4L, 4OZ untuk 6L, 3OZ untuk 8L dan di atasnya harus ditinjau)
Tembaga lapisan luar: 10 OZ(≥5 OZ perlu ditinjau)


Toleransi busur dan putaran adalah 0,075%.


Ukuran lubang minimum: 1) Jika ketebalan papan 2.0mm, ukuran lubang minimum 0.20mm.Jika ketebalan Papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)
2) Jika ketebalan papan≤0.8mm, ukuran lubang min 0.10mm.Jika ketebalan papan 1.2mm, ukuran lubang min 0.15mm


Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai permintaan Anda.


Silkscreen warna: Putih, hitam dan sebagai permintaan Anda


Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.





Jumlah lapisan: 4 lapisan Laminasi papan sirkuit: FR4 IT-180A
Ketebalan Tembaga yang berbeda: 1/1/1/1OZ Papan PCB tebal: 3,2 mm
Lubang pengeboran mekanis terkecil: 0,70 mm min.jarak/spasi garis: 5/8jt
Warna topeng solder: Warna hijau TAIYO Warna legenda: warna putih
Permukaan PCB selesai: Emas Perendaman, Jari Emas Profil papan: Penggilingan
Aplikasi Papan PCB: komunikasi
Meminta persyaratan khusus: kontrol impedansi / area au besar / jari emas

FR4 IT180A Layanan Prototipe PCB Cepat Immersion Gold ROHS Disetujui 0

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.



Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)



Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.



Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja



Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
