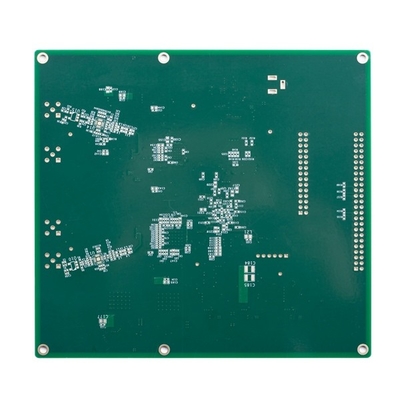

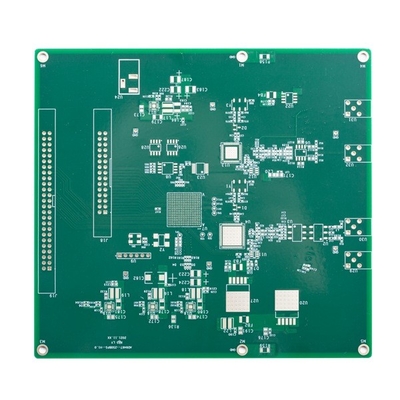

Nilai TG Tinggi Papan PCB Putar Cepat TG170 Prototipe Cepat PCB Immersion Gold 2u
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | TG170 Prototipe PCB Cepat | Marterial | FR4 TG170 |
|---|---|---|---|
| Permukaan selesai | Perendaman Emas 2u | Ketebalan papan | 1.6mm |
| Ketebalan tembaga | 1/1/1/1 OZ selesai | Min. min. line distance/space jarak/spasi garis | 6/6jt |
| Topeng solder | KSM Hijau | Lubang pengeboran mekanis terkecil | 0.25mm |
| Persyaratan Khusus | kontrol impedansi / 0,25mm BGA | Produk komunikasi aplikasi | kontrol industri |
| Cahaya Tinggi | 2u Papan PCB Putar Cepat,Papan PCB Putar Cepat TG Tinggi,PCB Prototipe Cepat TG170 |
||
Deskripsi Produk
Nilai TG Tinggi Papan PCB Putar Cepat TG170 Prototipe Cepat PCB Immersion Gold 2u
Putar Cepat Papan PCB Nilai TG Tinggi PCB Cepat PCB Putar Cepat Papan Sirkuit Cetak PCB Prototipe Cepat
Papan Sirkuit Cetak TG170 Putar Cepat 4L
Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.
Ukuran panel minimum adalah 5 * 5mm.
Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...
Waktu tekan laminasi lubang buta dan terkubur: Tekan dengan inti yang sama 3 kali (>3 kali perlu ditinjau)
Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau terlebih dahulu.
Kemampuan ketebalan tembaga PCB: Lapisan dalam ≤ 6 OZ (tetapi ketebalan tembaga 5 OZ untuk 4L, 4OZ untuk 6L, 3OZ untuk 8L dan di atasnya harus ditinjau)
Tembaga lapisan luar: 10 OZ(≥5 OZ perlu ditinjau)
Toleransi busur dan putaran adalah 0,075%.
Ukuran lubang minimum: 1) Jika ketebalan papan 2.0mm, ukuran lubang minimum 0.20mm.Jika ketebalan Papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)
2) Jika ketebalan papan≤0.8mm, ukuran lubang min 0.10mm.Jika ketebalan papan 1.2mm, ukuran lubang min 0.15mm
Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai permintaan Anda.
Silkscreen warna: Putih, hitam dan sebagai permintaan Anda
Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.
| Jumlah lapisan papan sirkuit: | 4 L | Laminasi papan sirkuit: | FR4 TG170 |
| Lapisan Tembaga tebal: | 1/1/1/1OZ | Ketebalan papan: | 1.6MM |
| Ukuran lubang terkecil: | 0.25mm | Track/celah PCB terkecil: | 6/6jt |
| Warna topeng solder: | KSM Hijau | Warna layar sutra: | putih |
| permukaan PCB selesai: | Emas Perendaman | Profil papan: | Rute |
| Aplikasi Papan PCB: | kontrol industri | ||
| Meminta persyaratan khusus: | kontrol impedansi0.25mm BGA | ||
FAQ:
Q1: Berapa jumlah pesanan minimum Anda?
A: Tidak Ada MOQ. Kuantitas hanya akan mempengaruhi harga.Silahkan hubungi kami untuk RFQ.
Q2: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
Q3: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.
Q4: Di negara mana Anda pernah bekerja?
A: AMERIKA SERIKAT, Kanada, Italia, Jerman, Inggris, Spanyol, Prancis, Rusia, Iran, Turki, Republik Ceko, Austria, Australia, Brasil, Jepang, India dll.
Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
