1OZ Selesai Putar Cepat Rigid Flex Pcb Gold Finger Selesai FR4 TG170
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | 6 lapisan Quick Turn PCB dengan Jari Emas | Marterial | FR4 TG170 |
|---|---|---|---|
| Permukaan selesai | Emas Perendaman, Jari Emas 30U | Ketebalan papan | 1.6mm |
| Ketebalan tembaga | 1/1/1/1/1/1 OZ selesai | Min. min. line distance/space jarak/spasi garis | 3/3jt |
| Topeng solder | Hijau muda | Lubang pengeboran mekanis terkecil | 0.15mm |
| Persyaratan Khusus | melalui ukuran lubang 0.15mm/kontrol impedansi/resin diisi dan dilapisi | Produk komunikasi aplikasi | produk digital |
| Cahaya Tinggi | 1 OZ Pcb Cepat Putar Kaku Flex,TG170 Putar Cepat Pcb Fleksibel Kaku,FR4 TG170 Pcb putar cepat |
||
Deskripsi Produk
1OZ Selesai Putar Cepat Rigid Flex Pcb Gold Finger Selesai FR4 TG170
Putar Cepat Papan PCB Resin Terpasang Lubang Kontrol Impedansi Jari Emas Ruang Garis Kecil Dan Celah

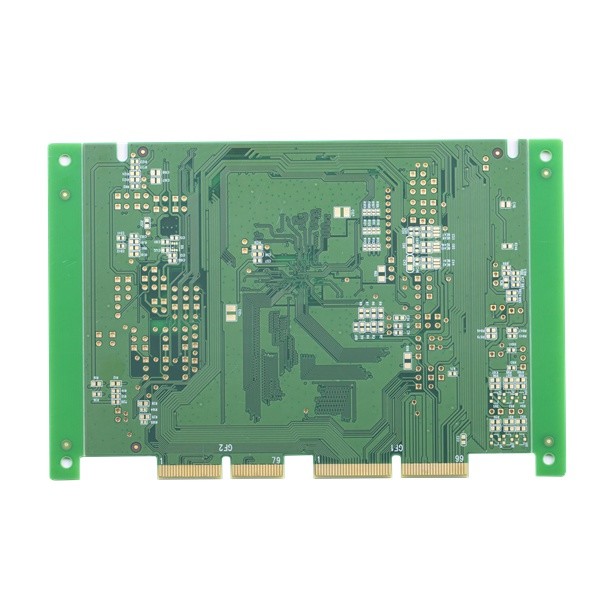

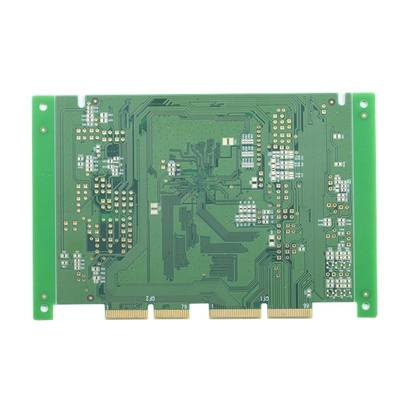

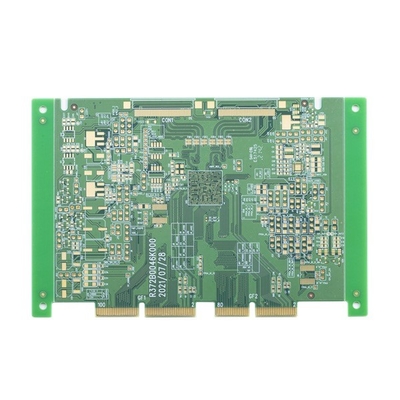

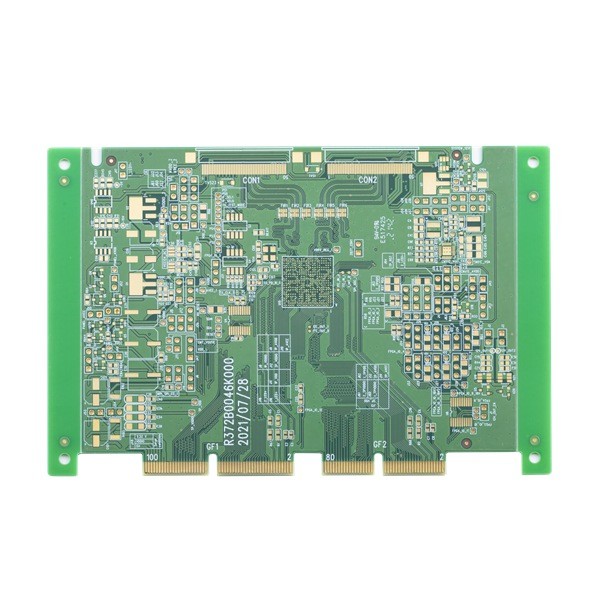

6 lapisan Cepat Putar PCB dengan Jari Emas
Lapisan: 1-32 lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.
Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.
Ukuran panel minimum adalah 5 * 5mm.Pcb Flex Kaku Putar Cepat
Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...
Waktu tekan laminasi lubang buta dan terkubur: Tekan dengan inti yang sama 3 kali (>3 kali perlu ditinjau)
Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau terlebih dahulu.
Kemampuan ketebalan tembaga PCB: Lapisan dalam ≤ 6 OZ (tetapi ketebalan tembaga 5 OZ untuk 4L, 4OZ untuk 6L, 3OZ untuk 8L dan di atasnya harus ditinjau)
Tembaga lapisan luar: 10 OZ(≥5 OZ perlu ditinjau)
Toleransi busur dan putaran adalah 0,075%.
Ukuran lubang minimum: 1) Jika ketebalan papan 2.0mm, ukuran lubang minimum 0.20mm.Jika ketebalan Papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)
2) Jika ketebalan papan≤0.8mm, ukuran lubang min 0.10mm.Jika ketebalan papan 1.2mm, ukuran lubang min 0.15mm
Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai permintaan Anda.
Silkscreen warna: Putih, hitam dan sebagai permintaan Anda
Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.
| Jumlah lapisan: | 6 lapisan | Laminasi papan sirkuit: | FR4 TG170 |
| Ketebalan Tembaga yang berbeda: | 1/1/1/1/1OZ | Papan PCB tebal: | 1.6 MM |
| Lubang pengeboran mekanis terkecil: | 0,15 mm | min.jarak/spasi garis: | 3/3jt |
| Warna topeng solder: | Hijau muda | Warna legenda: | warna putih |
| permukaan PCB selesai: | Perendaman Emas, Jari Emas 30U“ | Profil papan: | Penggilingan + V-CUT |
| Aplikasi Papan PCB: | produk digital | ||
| Meminta persyaratan khusus: | ruang garis kecil dan celah: 3/3mil/menit.melalui ukuran lubang 0.15mm/kontrol impedansi/resin diisi dan berlapis lebih/0.25mm BGA/jari emas | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
