Lubang Kecil BGA Quick Turn Papan PCB Prototipe 8 Lapisan PCB FR4 TG170

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 134296
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB 8 Lapisan Cepat Putar PCB dengan BGA Kecil Marterial FR4 TG170
Permukaan selesai Emas Perendaman Ketebalan papan 1.6mm
Ketebalan tembaga 1/H/H/H/H/H/H/1OZ Min. min. line distance/space jarak/spasi garis 4/4 juta
Topeng solder HIJAU Lubang pengeboran mekanis terkecil 0.15mm
Persyaratan Khusus min. menit via hole size 0.15mm/impedance control/0.25mm BGA melalui ukuran Produk komunikasi aplikasi produk digital
Cahaya Tinggi

FR4 BGA Papan PCB Putar Cepat

,

TG170 BGA Papan PCB Putar Cepat

,

FR4 TG170 8 Lapisan PCB

Tinggalkan pesan
Deskripsi Produk

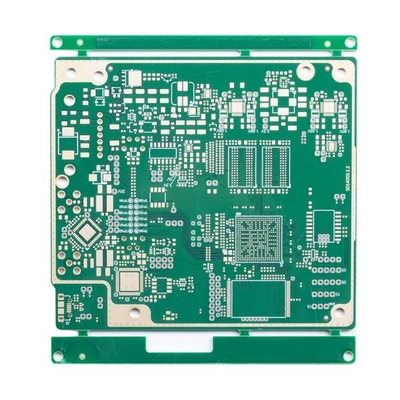

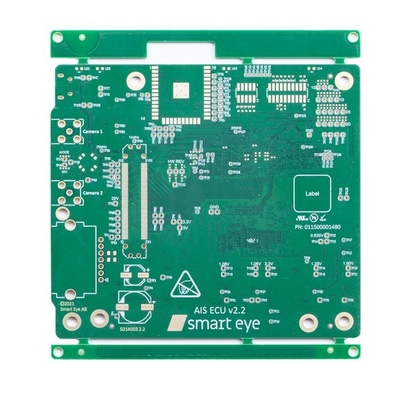

Lubang Kecil BGA Quick Turn Papan PCB Prototipe 8 Lapisan PCB FR4 TG170



Putar Cepat Papan PCB Ukuran Lubang Kecil Kontrol Impedansi Kecil BGA Prototipe PCB Cepat Putar Cepat Papan Sirkuit Cetak



8 Lapisan Cepat Putar PCB dengan BGA Kecil



Didirikan pada tahun 2010, Sirkuit Huashengxin Shenzhen adalah produsen profesional untuk papan sirkuit tercetak.Produk Huashengxin mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan kaku-flex dll. Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Dan produk kami banyak diterapkan mulai dari industri komunikasi, perangkat catu daya, jaringan komputer hingga industri dirgantara.





Jumlah lapisan papan sirkuit: 8L Laminasi papan sirkuit: FR4 TG170
Lapisan Tembaga tebal: 1/H/H/H/H/H/H/1OZ Ketebalan papan: 1.6MM
Ukuran lubang terkecil: 0.15mm Track/celah PCB terkecil: 4/4jt
Warna topeng solder: Hijau Warna layar sutra: putih
Permukaan PCB selesai: Emas Perendaman Profil papan: Perutean/V-CUT/Punching
Aplikasi Papan PCB: produk digital
Meminta persyaratan khusus: menitmelalui ukuran lubang 0.15mm/kontrol impedansi/0.25mm BGA


Lapisan: 1-32 lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.


Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.


Ukuran panel minimum adalah 5 * 5mm.


Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...


Waktu tekan laminasi lubang buta dan terkubur: Tekan dengan inti yang sama 3 kali (>3 kali perlu ditinjau)


Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau terlebih dahulu.


Kemampuan ketebalan tembaga PCB: Lapisan dalam ≤ 6 OZ (tetapi ketebalan tembaga 5 OZ untuk 4L, 4OZ untuk 6L, 3OZ untuk 8L dan di atasnya harus ditinjau)
Tembaga lapisan luar: 10 OZ(≥5 OZ perlu ditinjau)


Toleransi busur dan putaran adalah 0,075%.


Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.



Lubang Kecil BGA Quick Turn Papan PCB Prototipe 8 Lapisan PCB FR4 TG170 0



FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.



Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.



Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.



Q5: Untuk apa lead time standar Anda? produksi?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
