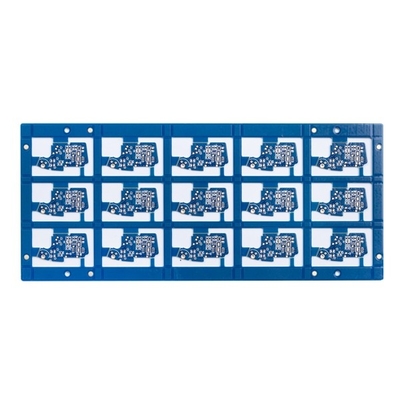

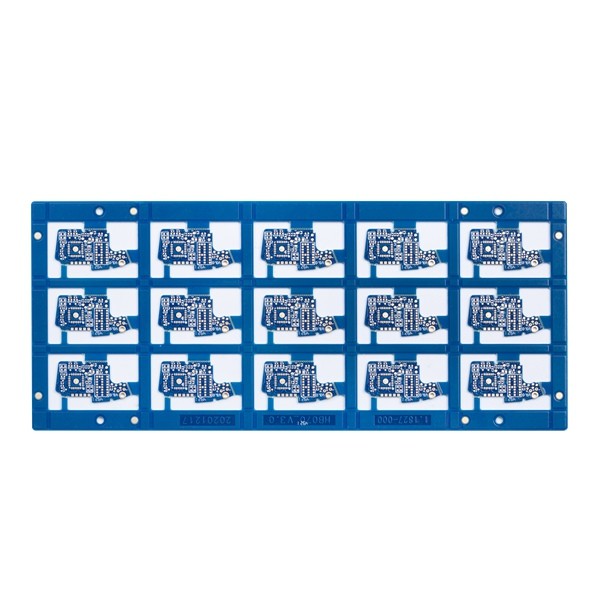

Resin Diisi Lubang Perputaran Cepat Pcb Immersion Gold 5mil Blue Solder Mask

Resin Diisi Lubang Perputaran Cepat Pcb Immersion Gold 5mil Blue Solder Mask

Putar Cepat Papan PCB Produk Komunikasi Resin Diisi Lubang PCB Setengah Lubang Kontrol Impedansi PCB Sirkuit Cepat

6L Putaran Cepat PCB lubang berisi Resin

Pcb Perputaran Cepat, Sirkuit Huashengxin adalah produsen profesional untuk papan sirkuit tercetak.Produk Huashengxin mencakup 1~32L FR-4 PCB, IMS PCB, Papan HDI, papan PTFE frekuensi tinggi dan papan kaku-flex dll. Kami menyediakan layanan produksi belokan cepat yang fleksibel (12 jam hingga 72 jam), serta volume kecil hingga volume besar pembuatan PCB.Dan produk kami banyak diterapkan mulai dari industri komunikasi, perangkat catu daya, jaringan komputer hingga industri dirgantara.

Lapisan: 1-32 lapisan, jika lapisannya 20L atau lebih dari 20L, perlu meninjau papan.

Ukuran panel akhir maksimal adalah 740* 500 MM, tetapi jika sisi panel >600 MM, perlu meninjaunya.

Ukuran panel minimum adalah 5 * 5mm.

Bahan baku papan sirkuit tercetak termasuk FR4, Rogers, bebas Halogen, bahan TG Tinggi ...

Waktu tekan laminasi lubang buta dan terkubur: Tekan dengan inti yang sama 3 kali (>3 kali perlu ditinjau)

Kemampuan ketebalan PCB adalah dari 0.2~4.0mm, jika ketebalan kurang dari 0.2 mm, atau lebih dari 4 mm, perlu ditinjau terlebih dahulu.

Kemampuan ketebalan tembaga PCB: Lapisan dalam ≤ 6 OZ (tetapi ketebalan tembaga 5 OZ untuk 4L, 4OZ untuk 6L, 3OZ untuk 8L dan di atasnya harus ditinjau)
Tembaga lapisan luar: 10 OZ(≥5 OZ perlu ditinjau)

Toleransi busur dan putaran adalah 0,075%.

Ukuran lubang minimum: 1) Jika ketebalan papan 2.0mm, ukuran lubang minimum 0.20mm.Jika ketebalan Papan> 2.0mm, ukuran lubang min: rasio aspek≤10 (untuk mata bor)
2) Jika ketebalan papan≤0.8mm, ukuran lubang min 0.10mm.Jika ketebalan papan 1.2mm, ukuran lubang min 0.15mm

Warna topeng solder: Hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dan sebagai permintaan Anda.

Silkscreen warna: Putih, hitam dan sebagai permintaan Anda

Permukaan selesai: HASL, LF-HASL, ENIG, Immersion Sn, OSP, Selective ENIG + OSP, Immersion Silver, ENEPIG, Plating hard gold, dll.

FAQ:
Q1: Bagaimana saya bisa mendapatkan kutipan??
A: Mohon kirimkan file gerber dengan format Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB dan berikan jumlah permintaan.Kami akan memberikan kutipan sesuai.

Q2: Bisakah Anda membuat PCB dari file gambar??
A: Tidak. Tetapi jika Anda dapat mengirimkan sampel PCB kepada kami, kami dapat mengkloning desainnya dan menyelesaikannya.

Q3: Apakah Anda memiliki PCB dalam stok?.
A: Sebagian besar papan PCB disesuaikan, dan mereka memiliki desain yang berbeda, kami memproduksinya sesuai dengan file gerber yang disediakan oleh pelanggan.

Q4: Bahan FR4 apa yang biasanya Anda gunakan?

A: Kingboard, ITEQ, Shengyi...

Q5:Cara pengiriman seperti apa yang biasanya Anda gunakan??
A: Untuk pesanan volume kecil, kami selalu menyarankan untuk mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (bea masuk tidak dibayar).
Dan untuk pesanan volume besar, untuk menghemat biaya pengiriman, kami akan menyarankan untuk mengatur pengiriman melalui udara atau laut, Tentu saja, jika Anda memiliki pengirim sendiri dan dapat memberikan informasi kepada kami, kami dapat menghubungi mereka untuk mengatur pengiriman.
