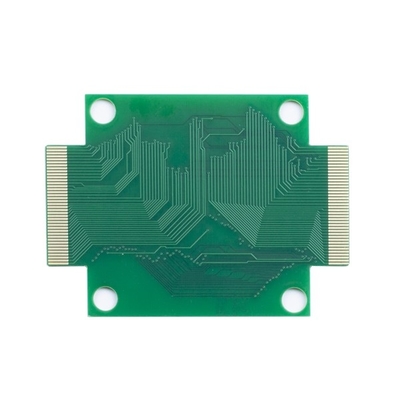

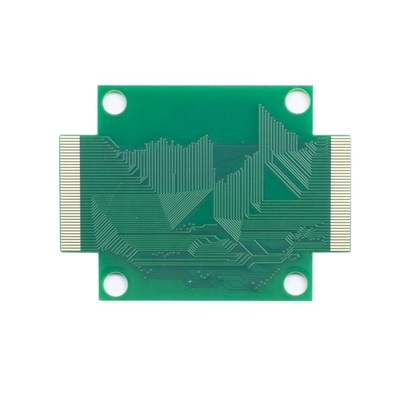

Pelapisan Jari Emas Putar Cepat Prototipe Papan PCB Dua Sisi 1.6mm 1OZ

 Pelapisan Jari Emas Cepat Putar Prototipe Papan PCB Dua Sisi 1.6mm 1OZ

Putar Cepat Papan PCB Pelapisan Jari Emas Emas Keras Putar Cepat PCB Prototipe Cepat Pesanan Sampel Dan Volume Besar

Papan Sirkuit Cetak Jari Emas Cepat 4L

Sirkuit HSX mencakup total area produksi 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, dan memproduksi lebih dari 5.000 jenis PCB setiap bulan.Produk kami banyak digunakan di banyak industri, komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan dirgantara, dll.

Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)

Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan

Ukuran panel minimal selesai adalah 5 * 5mm

Bahan PCB termasuk PI + FR4, FR4, Rogers, dll

Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Toleransi busur dan putaran: 0,075%

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Kemampuan lubang pengisian topeng solder: 0.1-0.5mm

Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll

Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um

Film oksidasi kemampuan OSP: 0.2-0.5um

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.

Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
