Papan PCB Putar Cepat 4L Cepat Immersion Gold Electronic Prototype Board 5mil
Hubungi saya untuk sampel gratis dan kupon.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.
xDetail produk
| Nama PCB | Papan Sirkuit Cetak Putar Cepat 4L | Marterial | FR4 S1000-2 TG170 |
|---|---|---|---|
| Permukaan selesai | Emas Perendaman | Ketebalan papan | 1.0mm |
| Ketebalan tembaga | 1/1/1/1OZ1/1/1/1OZ | Min. min. line distance/space jarak/spasi garis | 5/5jt |
| Topeng solder | topeng solder KSM hijau | Lubang pengeboran mekanis terkecil | 0.2MM |
| Persyaratan Khusus | kontrol impedansi / resin diisi dan dilapisi | Produk komunikasi aplikasi | produk perangkat komunikasi |
| Cahaya Tinggi | Papan PCB Putar Cepat 5mil,Papan PCB Putar Cepat 4L,Papan Prototipe Elektronik 5mil |
||
Deskripsi Produk

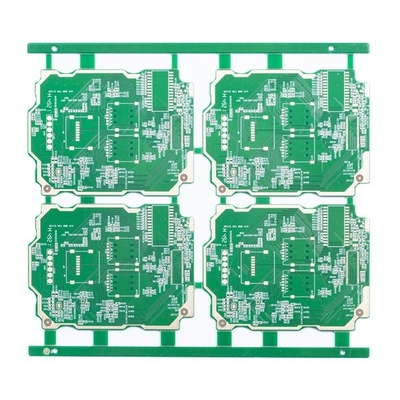

Papan PCB Putar Cepat 4L Cepat Immersion Gold Electronic Prototype Board 5mil
Putar Cepat Papan PCB Perangkat Komunikasi Produk Epoxy Via Plug Quick Turn PCB
Papan Sirkuit Cetak Putar Cepat 4L
Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan
Ukuran panel minimal selesai adalah 5 * 5mm
Bahan PCB termasuk PI + FR4, FR4, Rogers, dll
Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)
Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz
Toleransi busur dan putaran: 0,075%
min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)
Kemampuan lubang bor HDI Min: 0,08-0,10MM
Kemampuan track/celah PCB: 3mil (0,075mm)
Metode garis besar PCB: Perutean / V-CUT / Punching
Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um
Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil
Kemampuan lubang pengisian topeng solder: 0.1-0.5mm
Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda
| Jumlah lapisan: | 4 lapisan | Laminasi papan sirkuit: | FR4 TG170 S1000-2 |
| Ketebalan Tembaga yang berbeda: | 1/1/1/1OZ | Papan PCB tebal: | 1,0 MM |
| Lubang pengeboran mekanis terkecil: | 0,20 mm | min.jarak/spasi garis: | 5/5jt |
| Warna topeng solder: | Warna hijau | Warna legenda: | warna putih |
| permukaan PCB selesai: | Emas Perendaman | Profil papan: | Penggilingan |
| Aplikasi Papan PCB: | komunikasi | ||
| Meminta persyaratan khusus: | kontrol impedansi / resin diisi dan dilapisi | ||
FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.
Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)
Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.
Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.
Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
