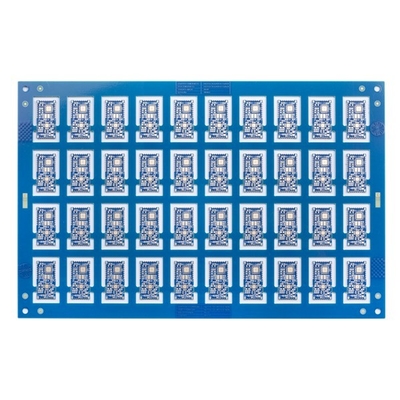

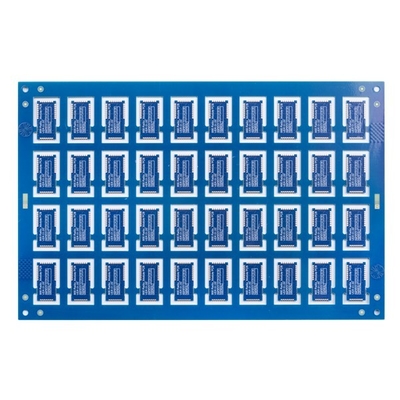

1.0mm Papan Sirkuit Putar Cepat Blue Solder Mask PCB Rapid Prototype 6mil

1.0mm Papan Sirkuit Putar Cepat Blue Solder Mask PCB Rapid Prototype 6mil

Putar Cepat Papan PCB Blue Solder Mask Prototipe Cepat PCB Sampel Putar Cepat Papan Sirkuit Putar Cepat​

4L Cepat Berubah Biru PCB

Sirkuit HSX mencakup total area produksi 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, dan memproduksi lebih dari 5.000 jenis PCB setiap bulan.Produk kami banyak digunakan di banyak industri, komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan dirgantara, dll.

Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)

Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan

Ukuran panel minimal selesai adalah 5 * 5mm

Bahan PCB termasuk PI + FR4, FR4, Rogers, dll

Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Toleransi busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)

Kemampuan lubang bor HDI Min: 0,08-0,10MM

Kemampuan track/celah PCB: 3mil (0,075mm)

Metode garis besar PCB: Perutean / V-CUT / Punching

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Kemampuan lubang pengisian topeng solder: 0.1-0.5mm

Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll

Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um

Film oksidasi kemampuan OSP: 0.2-0.5um

Keuntungan Sirkuit HSX:

1) PCB manufaktur profesional selama 10 tahun

2) Pemosisian kelas atas, lini produksi profesional

3) Teknologi manufaktur yang stabil dan matang

4) Jaminan kualitas keandalan yang tinggi

5) Sistem layanan pasar yang komprehensif

6) Respon cepat, pengiriman cepat

FAQ:
Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB kami akan diperiksa.
J: Ya.Data Anda akan diperiksa oleh Tim Engineer kami.Jika kami menemukan masalah teknis atau memiliki pertanyaan, kami akan menghubungi Anda dan menyelesaikan masalah bersama.

Q4: Apakah produk kami akan diuji sebelum pengiriman.
J: Ya.Kami dapat menyediakan Pengujian Sirkuit Fungsi jika Anda memberi kami metode pengujian.

Q5: Apakah Anda juga menyediakan layanan Perakitan PCB?
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.
