FR4 TG170 Putar Cepat Papan PCB Kontrol Impedansi Lubang Countersink

 FR4 TG170 Putar Cepat Papan PCB Kontrol Impedansi Lubang Countersink

Putar Cepat Papan PCB, Kontrol Impedansi Lubang Countersink Area Au Besar, Sampel Cepat PCB Cepat PCB

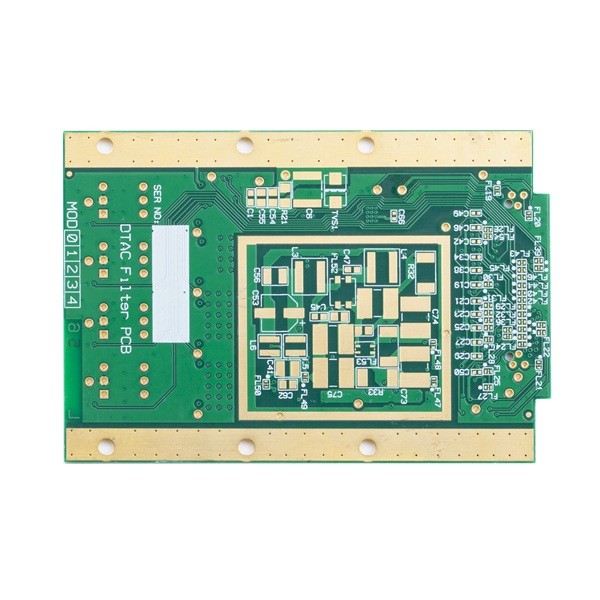

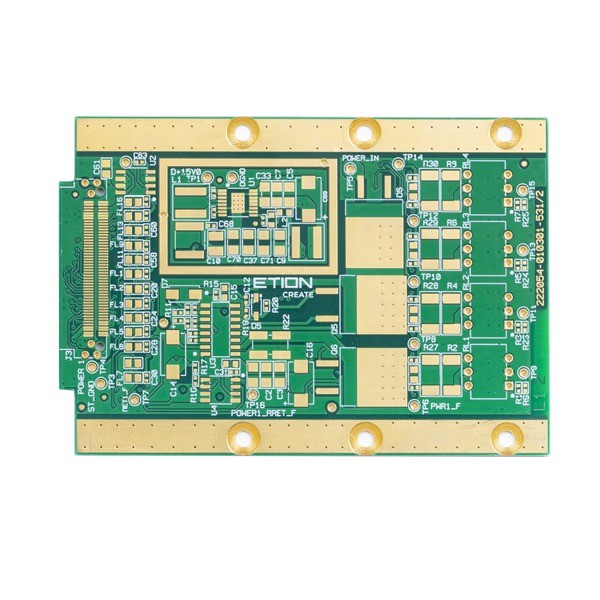

6L Rapid Turn Big Au Area PCB

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Toleransi busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)

Kemampuan lubang bor HDI Min: 0,08-0,10MM

Kemampuan track/celah PCB: 3mil (0,075mm)

Metode garis besar PCB: Perutean / V-CUT / Punching

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Kemampuan lubang pengisian topeng solder: 0.1-0.5mm

Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll

Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um

Film oksidasi kemampuan OSP: 0.2-0.5um

Keuntungan Sirkuit HSX:

1) PCB manufaktur profesional selama 10 tahun

2) Pemosisian kelas atas, lini produksi profesional

3) Teknologi manufaktur yang stabil dan matang

4) Jaminan kualitas keandalan tinggi

5) Sistem layanan pasar yang komprehensif

6) Respon cepat, pengiriman cepat

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.

Q4: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
