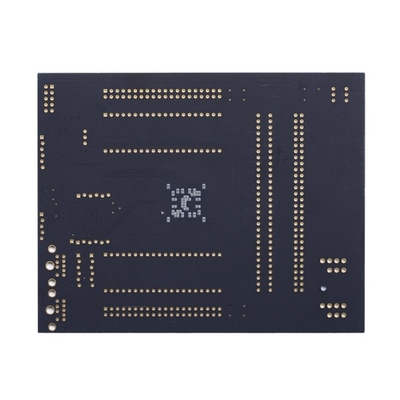

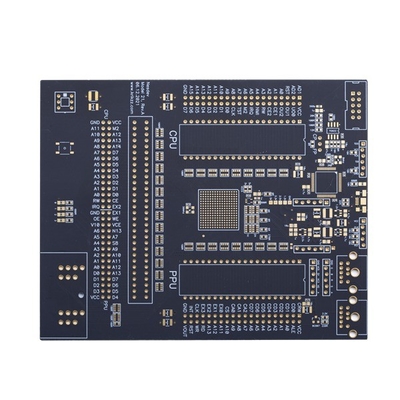

Kecil Melalui BGA ENIG Quick Turn Pcb Fabrication 6 Layer Circuit Board 1.6mm

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135353
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB Papan Hitam Putar Cepat 6 Lapisan Marterial FR4
Permukaan selesai Emas Perendaman Ketebalan papan 1.6mm
Ketebalan tembaga 1/1/1/1/1/1OZ Min. min. line distance/space jarak/spasi garis 4/4jt
Topeng solder Masker solder hitam untuk 2 sisi Lubang pengeboran mekanis terkecil 0.15mm
Persyaratan Khusus min. menit via hole size 0.15mm/impedance control/0.25mm BGA melalui ukuran Produk komunikasi aplikasi produk digital
Cahaya Tinggi

4mil Quick Turn Pcb Fabrikasi

,

1.6mm Quick Turn Pcb Fabrikasi

,

1.6mm 6 Layer Circuit Board

Tinggalkan pesan
Deskripsi Produk

Kecil Melalui BGA ENIG Quick Turn Pcb Fabrikasi Papan Sirkuit 6 Lapisan 1.6mm



Putar Cepat Papan PCB Melalui Kecil Dan Papan BGA ENIG Putar Cepat Pcba Putar Cepat Perakitan Pcb



Papan Hitam Putar Cepat 6 Lapisan



Sirkuit HSX mencakup total area produksi 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, dan memproduksi lebih dari 5.000 jenis PCB setiap bulan.Produk kami banyak digunakan di banyak industri, komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan dirgantara, dll.



Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)



Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan



Ukuran panel minimal selesai adalah 5 * 5mm


Bahan PCB termasuk PI + FR4, FR4, Rogers, dll


Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)



Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz



Toleransi busur dan putaran: 0,075%



min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)



Kemampuan lubang bor HDI Min: 0,08-0,10MM


Kemampuan track/celah PCB: 3mil (0,075mm)


Metode garis besar PCB: Perutean / V-CUT / Punching



Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um



Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil



Kemampuan lubang pengisian topeng solder: 0.1-0.5mm



Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll


Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda



Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um


Film oksidasi kemampuan OSP: 0.2-0.5um



Keuntungan Sirkuit HSX:

1) PCB manufaktur profesional selama 10 tahun

2) Pemosisian kelas atas, lini produksi profesional

3) Teknologi manufaktur yang stabil dan matang

4) Jaminan kualitas keandalan yang tinggi

5) Sistem layanan pasar yang komprehensif

6) Respon cepat, pengiriman cepat



Jumlah lapisan papan sirkuit: 6 L Laminasi papan sirkuit: FR4
Lapisan Tembaga tebal: 1/1/1/1/1/1OZ Ketebalan papan: 1.6MM
Ukuran lubang terkecil: 0.15mm Track/celah PCB terkecil: 4/4jt
Warna topeng solder: Hitam Warna layar sutra: putih
Permukaan PCB selesai: Emas Perendaman Profil papan: Rute
Aplikasi Papan PCB: produk digital
Meminta persyaratan khusus: menitmelalui ukuran lubang 0.15mm/kontrol impedansi/0.25mm BGA



Kecil Melalui BGA ENIG Quick Turn Pcb Fabrication 6 Layer Circuit Board 1.6mm 0



FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.



Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.



Q3: Jika kita tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.



Q5: Apa lead time standar Anda untuk produksi?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
