Blue Solder Resist Quick Turn Papan PCB Fabrikasi FR4 IT180 TG180

Tempat asal Cina
Nama merek Huashengxin
Sertifikasi UL , ISO9001
Nomor model 135382
Kuantitas min Order 1 buah
Kemasan rincian Kekosongan
Waktu pengiriman 24 jam tercepat untuk prototipe 2L dan 4L, 3 hari untuk produksi papan HDI
Syarat-syarat pembayaran T/T

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama PCB 4L TG180 Papan Topeng Solder Biru Cepat Marterial FR4 IT180 TG180
Ketebalan papan 1.6mm Ketebalan tembaga 1/1/1/1OZ
Lubang pengeboran mekanis terkecil 0.25mm Min. min. line distance/space jarak/spasi garis 6/6jt
Permukaan selesai Emas Perendaman Topeng solder Tahanan solder biru
Persyaratan Khusus kontrol impedansi / TG ​​. tinggi Produk komunikasi aplikasi kontrol industri
Cahaya Tinggi

IT180 Quick Turn PCB Boards

,

TG180 Quick Turn PCB Boards

,

TG180 fast turn pcb

Tinggalkan pesan
Deskripsi Produk

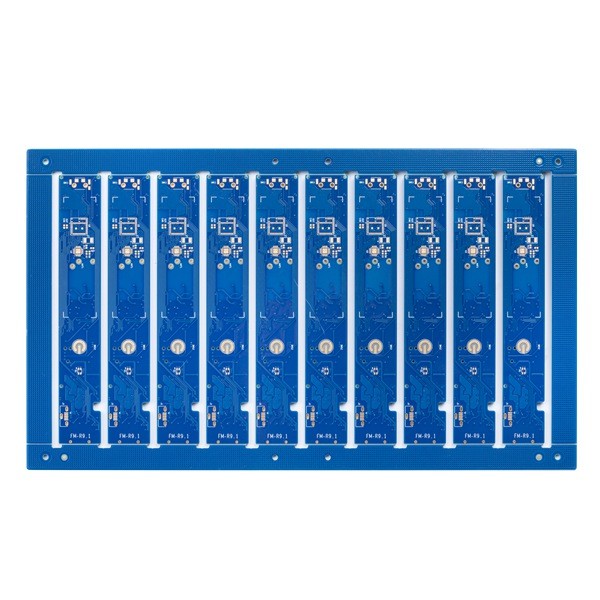

Blue Solder Resist Quick Turn Papan PCB Fabrikasi FR4 IT180 TG180



Putar Cepat Papan PCB Solder Biru Tahan Putar Cepat Produsen PCB Fabrikasi PCB Dan Perakitan Manufaktur PCB



4L TG180 Papan Topeng Solder Biru Cepat



Sirkuit HSX mencakup total area produksi 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, dan memproduksi lebih dari 5.000 jenis PCB setiap bulan.Produk kami banyak digunakan di banyak industri, komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan dirgantara, dll.



Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)



Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan



Ukuran panel minimal selesai adalah 5 * 5mm


Bahan PCB termasuk PI + FR4, FR4, Rogers, dll


Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)



Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz



Toleransi busur dan putaran: 0,075%



min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)



Kemampuan lubang bor HDI Min: 0,08-0,10MM


Kemampuan track/celah PCB: 3mil (0,075mm)


Metode garis besar PCB: Perutean / V-CUT / Punching



Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um



Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil



Kemampuan lubang pengisian topeng solder: 0.1-0.5mm



Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll


Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda



Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um


Film oksidasi kemampuan OSP: 0.2-0.5um



Keuntungan Sirkuit HSX:

1) PCB manufaktur profesional selama 10 tahun

2) Pemosisian kelas atas, lini produksi profesional

3) Teknologi manufaktur yang stabil dan matang

4) Jaminan kualitas keandalan yang tinggi

5) Sistem layanan pasar yang komprehensif

6) Respon cepat, pengiriman cepat



Jumlah lapisan papan sirkuit: 4L Laminasi papan sirkuit: FR4 IT180 TG180
Lapisan Tembaga tebal: 1/1/1/1OZ Ketebalan papan: 1.6MM
Ukuran lubang terkecil: 0.25mm Track/celah PCB terkecil: 6/6jt
Warna topeng solder: Biru Warna layar sutra: putih
permukaan PCB selesai: Emas Perendaman Profil papan: Perutean/V-CUT
Aplikasi Papan PCB: kontrol industri
Meminta persyaratan khusus: kontrol impedansi / TG ​​Tinggi

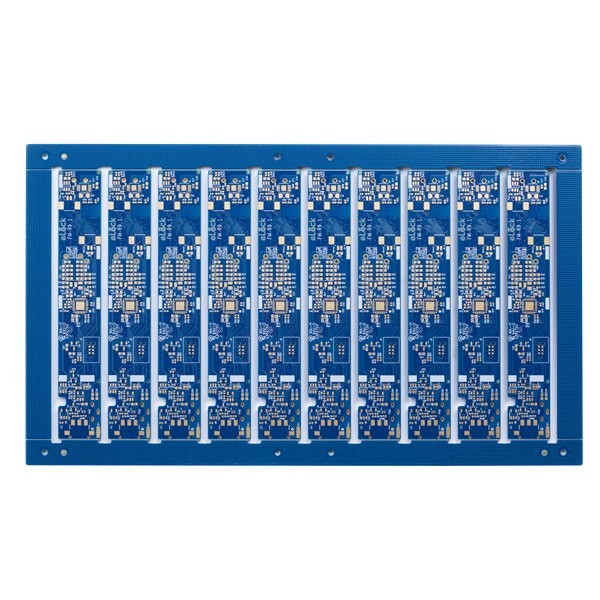

Blue Solder Resist Quick Turn Papan PCB Fabrikasi FR4 IT180 TG180 0

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.



Q2: Bagaimana dengan kapasitas produksi pabrik PCB Anda?
A: kapasitas produksi bulanan Kami adalah 50,000 meter persegi/bulan dan 5000 jenis/bulan.



Q3: Jika kami tidak memiliki file PCB / file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.



Q4: Bagaimana Anda biasanya mengirimkan PCB?
A: Biasanya untuk paket kecil, kami akan mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (import duty unpaid).
Untuk barang berat lebih dari 300kg, kami dapat mengirimkan papan PCB Anda dengan kapal atau udara untuk menghemat biaya pengiriman.Tentu saja, jika Anda memiliki pengirim sendiri, kami dapat menghubungi mereka untuk menangani kiriman Anda.



Q5: Berapa lead time standar Anda untuk produksi??
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja
