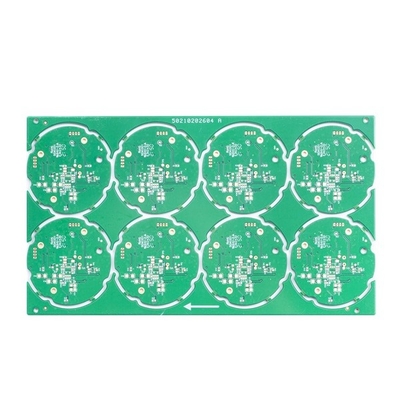

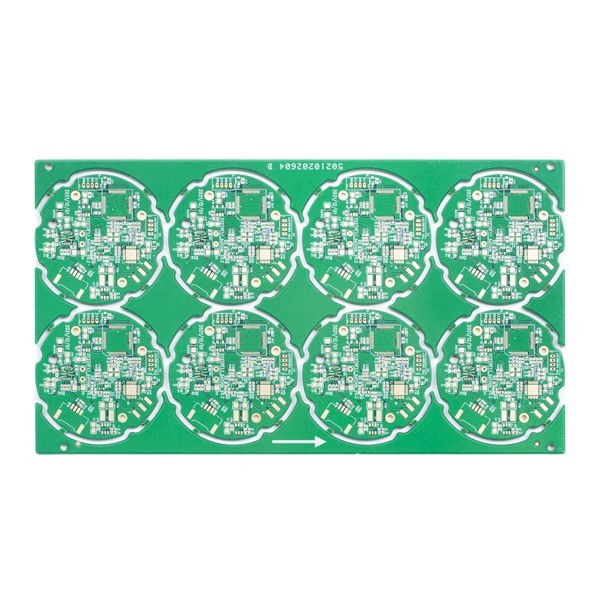

Papan Sirkuit Cetak Tinggi TG Kaku FR4 TG170 1.6mm Pcb Putar Cepat

Papan Sirkuit Cetak Tinggi TG Kaku FR4 TG170 1.6mm Pcb Putar Cepat

Papan PCB Putar Cepat Pabrikan Papan PCB Putaran Cepat TG Tinggi Fabrikasi Papan Sirkuit Cetak

Papan Sirkuit Cetak 4L High TG Fast Turn

Sirkuit HSX mencakup total area produksi 10.000 meter persegi, mempekerjakan lebih dari 350 pekerja, dan memproduksi lebih dari 5.000 jenis PCB setiap bulan.Produk kami banyak digunakan di banyak industri, komunikasi, catu daya, jaringan komputer, produk digital, kontrol industri, sains dan pendidikan, perangkat medis, dan dirgantara, dll.

Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)

Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan

Ukuran panel minimal selesai adalah 5 * 5mm

Bahan PCB termasuk PI + FR4, FR4, Rogers, dll

Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Toleransi busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)

Kemampuan lubang bor HDI Min: 0,08-0,10MM

Kemampuan track/celah PCB: 3mil (0,075mm)

Metode garis besar PCB: Perutean / V-CUT / Punching

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Kemampuan lubang pengisian topeng solder: 0.1-0.5mm

Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll

Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um

Film oksidasi kemampuan OSP: 0.2-0.5um

Keuntungan Sirkuit HSX:

1) PCB manufaktur profesional selama 10 tahun

2) Pemosisian kelas atas, lini produksi profesional

3) Teknologi manufaktur yang stabil dan matang

4) Jaminan kualitas keandalan yang tinggi

5) Sistem layanan pasar yang komprehensif

6) Respon cepat, pengiriman cepat

FAQ:
Q1: Bagaimana saya bisa mendapatkan kutipan??
A: Mohon kirimkan file gerber dengan format Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB dan berikan jumlah permintaan.Kami akan memberikan kutipan sesuai.

Q2: Bisakah Anda membuat PCB dari file gambar??
A: Tidak. Tetapi jika Anda dapat mengirimkan sampel PCB kepada kami, kami dapat mengkloning desainnya dan menyelesaikannya.

Q3: Apakah Anda memiliki PCB dalam stok?.
A: Sebagian besar papan PCB disesuaikan, dan mereka memiliki desain yang berbeda, kami memproduksinya sesuai dengan file gerber yang disediakan oleh pelanggan.

Q4: Bahan FR4 apa yang biasanya Anda gunakan?

A: Kingboard, ITEQ, Shengyi...

Q5:Cara pengiriman seperti apa yang biasanya Anda gunakan??
A: Untuk pesanan volume kecil, kami selalu menyarankan untuk mengirimkan papan melalui DHL, UPS, FedEx door to door service, kami dapat menggunakan akun pengiriman Anda untuk melakukan penagihan atau menggunakan akun kami untuk mengirim dalam jangka waktu pengiriman DDU (bea masuk tidak dibayar).
Dan untuk pesanan volume besar, untuk menghemat biaya pengiriman, kami akan menyarankan untuk mengatur pengiriman melalui udara atau laut, Tentu saja, jika Anda memiliki pengirim sendiri dan dapat memberikan informasi kepada kami, kami dapat menghubungi mereka untuk mengatur pengiriman.
