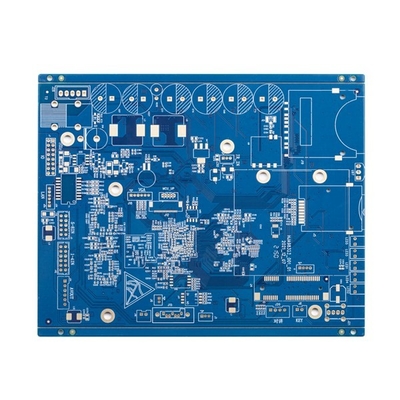

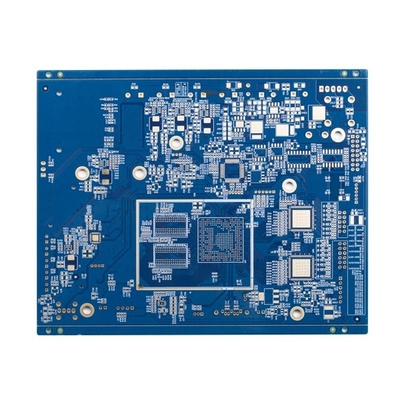

Masker Solder Biru, Putar Cepat Prototipe Papan PCB 4.8mil 1.6mm

Masker Solder Biru, Putar Cepat Prototipe Papan PCB 4.8mil 1.6mm

Putar Cepat Papan PCB Kontrol Impedansi Perangkat Komunikasi Blue Solder Mask Prototipe Cepat

Kontrol Impedansi 4L Putar Cepat Papan Sirkuit Cetak

Lapisan maksimum adalah 32 lapisan (≥20 lapisan perlu ditinjau)

Ukuran panel akhir maksimal adalah 740*500 MM, tetapi jika sisi panel >600 MM, perlu meninjau papan

Ukuran panel minimal selesai adalah 5 * 5mm
Bahan PCB termasuk PI + FR4, FR4, Rogers, dll
Kemampuan ketebalan PCB adalah 0.2~4.0mm (perlu ditinjau bila <0.2 mm, atau >4 mm) (dan tidak dapat melakukan permukaan HASL dengan ketebalan papan </=0.6mm)

Ketebalan tembaga dari kemampuan tembaga dasar bagian dalam dan luar: Min 0.3/0.5oz,Max 3oz, advance 4-6oz

Toleransi busur dan putaran: 0,075%

min.ukuran lubang: 0.15mm (perlu meninjau papan jika lebih kecil dari 0.15mm)

Kemampuan lubang bor HDI Min: 0,08-0,10MM
Kemampuan track/celah PCB: 3mil (0,075mm)
Metode garis besar PCB: Perutean / V-CUT / Punching

Kemampuan ketebalan topeng solder: standar 15-20um;Lanjutan: 35um

Kemampuan lebar jembatan topeng solder min: hijau 4mil, warna lain 4.8mil

Kemampuan lubang pengisian topeng solder: 0.1-0.5mm

Warna topeng solder meliputi hijau, hijau matt, biru, biru matt, hitam, hitam matt, kuning, merah, putih, dll
Silkscreen PCB termasuk putih, Hitam dan sebagai permintaan Anda

Kemampuan ketebalan topeng yang dapat dikupas: 500-1000um
Film oksidasi kemampuan OSP: 0.2-0.5um

FAQ:

Q1: Apakah Anda pabrik atau perusahaan perdagangan?
A: Ya, kami adalah pabriknya, kami memiliki pembuatan PCB prototipe cepat yang independen & jalur produksi PCB volume besar.

Q2: Apa jenis format file PCB yang dapat Anda terima untuk produksi?
A: Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, ODB+(.TGZ)

Q3: Apakah file PCB saya aman saat saya mengirimkannya kepada Anda untuk pembuatan?
A: Kami menghormati hak cipta pelanggan dan tidak akan pernah membuat PCB untuk orang lain dengan file Anda kecuali kami menerima izin tertulis dari pihak Anda, atau kami tidak akan membagikan file ini dengan pihak ke-3 lainnya.Dan kita bisa menandatangani NDA dengan klien jika perlu.

Q4: Jika kami tidak memiliki file PCB/file Gerber, hanya memiliki sampel PCB, dapatkah Anda memproduksinya untuk saya?
A: Ya, kami dapat membantu Anda mengkloning PCB.Kirimkan saja sampel PCB kepada kami, kami dapat mengkloning desain PCB dan mengerjakannya.

Q5: Apa lead time standar Anda untuk PCB?
A: Sampel/prototipe (kurang dari 3 meter persegi):
1-2 Lapisan: 3 hingga 5 hari kerja (24 jam tercepat untuk layanan giliran cepat)
4-8 Lapisan: 7~12 hari kerja (48 jam tercepat untuk layanan giliran cepat)
Produksi massal (kurang dari 200 meter persegi):
1-2 Lapisan: 7 hingga 12 hari kerja
4-8 Lapisan: 10 hingga 15 hari kerja

Q6: Pembayaran apa yang Anda terima?
A: Wire Transfer (T/T) atau Letter of Credit (L/C) atau Paypal (hanya untuk nilai kecil kurang dari 500 USD)
